Jaringan di tepi

Saat Anda merancang solusi yang menggunakan infrastruktur AWS tepi, seperti AWS Outposts atau Local Zones, Anda harus mempertimbangkan desain jaringan dengan cermat. Jaringan membentuk fondasi konektivitas untuk mencapai beban kerja yang digunakan di lokasi tepi ini, dan sangat penting untuk memastikan latensi rendah. Bagian ini menguraikan berbagai aspek konektivitas edge hybrid.

Arsitektur VPC

Virtual Private Cloud (VPC) mencakup semua Availability Zone di dalamnya. Wilayah AWS Anda dapat memperluas VPC apa pun di Region ke Outposts atau Local Zones dengan mulus AWS menggunakan konsol AWS Command Line Interface atau () untuk menambahkan subnet Outpost atau AWS CLI Local Zone. Contoh berikut menunjukkan cara membuat subnet di AWS Outposts dan Local Zones dengan menggunakan: AWS CLI

  • AWS Outposts: Untuk menambahkan subnet Outpost ke VPC, tentukan Amazon Resource Name (ARN) dari Outpost.

    aws ec2 create-subnet --vpc-id vpc-081ec835f3EXAMPLE \
--cidr-block 10.0.0.0/24 \
--outpost-arn arn:aws:outposts:us-west-2:11111111111:outpost/op-0e32example1 \
--tag-specifications ResourceType=subnet,Tags=[{Key=Name,Value=my-ipv4-only-subnet}]

    Lihat informasi yang lebih lengkap dalam dokumentasi AWS Outposts.

  • Local Zones: Untuk menambahkan subnet Zona Lokal ke VPC, ikuti prosedur yang sama yang Anda gunakan dengan Availability Zones, tetapi tentukan ID Zona Lokal <local-zone-name> (dalam contoh berikut).

    aws ec2 create-subnet --vpc-id vpc-081ec835f3EXAMPLE \
--cidr-block 10.0.1.0/24 \
--availability-zone <local-zone-name> \
--tag-specifications ResourceType=subnet,Tags=[{Key=Name,Value=my-ipv4-only-subnet}]

    Untuk informasi selengkapnya, lihat dokumentasi Local Zones.

Diagram berikut menunjukkan AWS arsitektur yang mencakup subnet Outpost dan Local Zone.

AWS arsitektur dengan subnet Outpost dan:Local Zone.

Lalu lintas Edge ke Region

Saat Anda mendesain arsitektur hybrid dengan menggunakan layanan seperti Local Zones dan AWS Outposts, pertimbangkan arus kontrol dan arus lalu lintas data antara infrastruktur edge dan Wilayah AWS. Bergantung pada jenis infrastruktur edge, tanggung jawab Anda mungkin berbeda: Beberapa infrastruktur mengharuskan Anda untuk mengelola koneksi ke Wilayah induk, sedangkan yang lain menangani ini melalui infrastruktur AWS global. Bagian ini mengeksplorasi implikasi konektivitas bidang kontrol dan bidang data untuk Local Zones dan. AWS Outposts

AWS Outposts pesawat kontrol

AWS Outposts menyediakan konstruksi jaringan yang disebut link layanan. Tautan layanan adalah koneksi yang diperlukan antara AWS Outposts dan Wilayah yang dipilih Wilayah AWS atau induk (juga disebut sebagai Wilayah asal). Hal ini memungkinkan pengelolaan Outpost dan pertukaran lalu lintas antara Outpost dan. Wilayah AWS Tautan layanan menggunakan seperangkat koneksi VPN terenkripsi untuk berkomunikasi dengan Wilayah asal. Anda harus menyediakan konektivitas antara AWS Outposts dan Wilayah AWS baik melalui tautan internet atau antarmuka virtual AWS Direct Connect publik (VIF publik), atau melalui antarmuka virtual AWS Direct Connect pribadi (VIF pribadi). Untuk pengalaman dan ketahanan yang optimal, AWS merekomendasikan agar Anda menggunakan konektivitas redundan minimal 500 Mbps (1 Gbps lebih baik) untuk koneksi tautan layanan ke. Wilayah AWS Koneksi tautan layanan minimum 500 Mbps memungkinkan Anda meluncurkan EC2 instans Amazon, melampirkan volume Amazon EBS, dan mengakses Layanan AWS seperti Amazon EKS, Amazon EMR, dan metrik Amazon. CloudWatch Jaringan harus mendukung unit transmisi maksimum (MTU) 1.500 byte antara Outpost dan titik akhir tautan layanan di induk. Wilayah AWSUntuk informasi selengkapnya, lihat AWS Outposts konektivitas ke Wilayah AWS dalam dokumentasi Outposts.

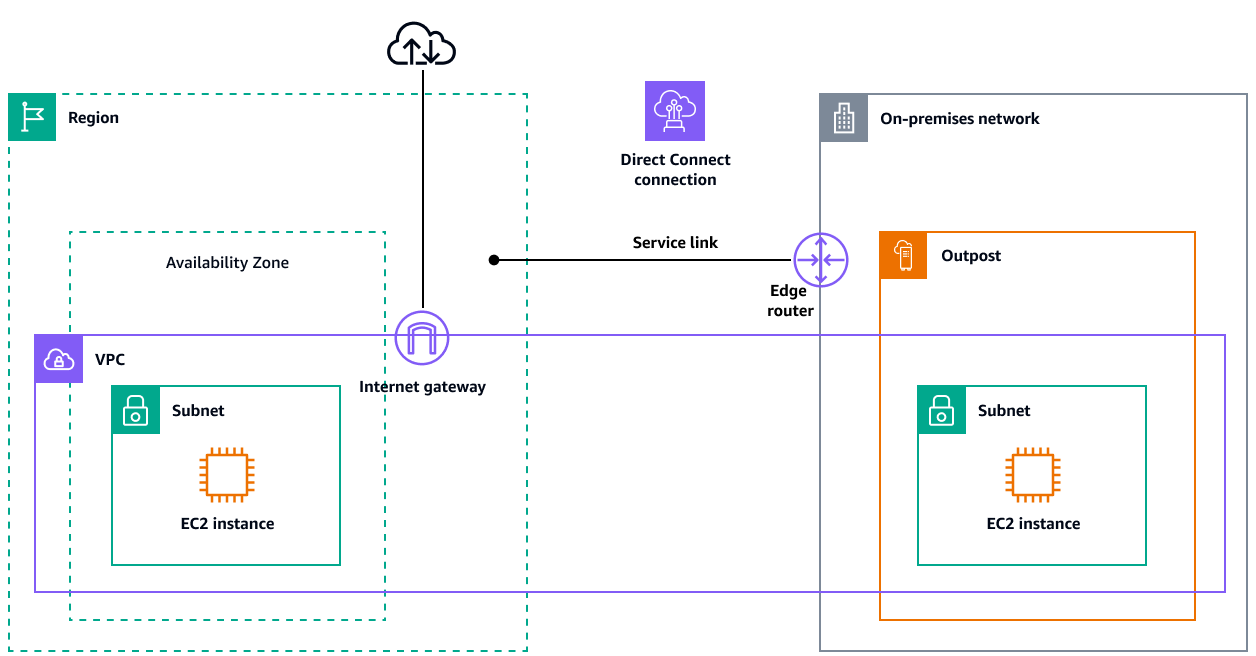

Tautan layanan untuk Outposts menggunakan AWS Direct Connect (VIF pribadi) dan konektivitas pribadi.

Untuk informasi tentang membuat arsitektur tangguh untuk tautan layanan yang menggunakan AWS Direct Connect dan internet publik, lihat bagian Konektivitas jangkar di AWS whitepaper Pertimbangan Desain dan Arsitektur Ketersediaan AWS Outposts Tinggi.

AWS Outposts pesawat data

Bidang data antara AWS Outposts dan Wilayah AWS didukung oleh arsitektur tautan layanan yang sama yang digunakan oleh bidang kontrol. Bandwidth dari tautan layanan bidang data antara AWS Outposts dan Wilayah AWS harus berkorelasi dengan jumlah data yang harus dipertukarkan: Semakin besar ketergantungan data, semakin besar bandwidth tautan yang seharusnya.

Persyaratan bandwidth bervariasi tergantung pada karakteristik berikut:

  • Jumlah AWS Outposts rak dan konfigurasi kapasitas

  • Karakteristik beban kerja seperti ukuran AMI, elastisitas aplikasi, dan kebutuhan kecepatan burst

  • Lalu lintas VPC ke Wilayah

Lalu lintas antara EC2 instance AWS Outposts dan EC2 instance di Wilayah AWS memiliki MTU 1.300 byte. Kami menyarankan Anda mendiskusikan persyaratan ini dengan spesialis cloud AWS hybrid sebelum Anda mengusulkan arsitektur yang memiliki ketergantungan bersama antara Wilayah dan. AWS Outposts

Pesawat data Local Zones

Bidang data antara Local Zones dan Local Zones didukung melalui infrastruktur AWS global. Wilayah AWS Pesawat data diperpanjang melalui VPC dari Wilayah AWS ke Zona Lokal. Local Zones juga menyediakan bandwidth tinggi, koneksi aman ke Wilayah AWS, dan memungkinkan Anda untuk terhubung dengan mulus ke berbagai layanan Regional melalui perangkat yang sama APIs dan alat.

Tabel berikut menunjukkan opsi koneksi dan terkait MTUs.

Dari

Untuk

MTU

Amazon EC2 di Wilayah

Amazon EC2 di Local Zones

1.300 byte

AWS Direct Connect

Local Zones

1.468 byte

gateway internet

Local Zones

1.500 byte

Amazon EC2 di Local Zones

Amazon EC2 di Local Zones

9.001 byte

Local Zones menggunakan infrastruktur AWS global untuk terhubung Wilayah AWS. Infrastruktur dikelola sepenuhnya oleh AWS, jadi Anda tidak perlu mengatur konektivitas ini. Kami menyarankan Anda mendiskusikan persyaratan dan pertimbangan Local Zones Anda dengan spesialis cloud AWS hybrid sebelum Anda merancang arsitektur apa pun yang memiliki ketergantungan bersama antara Region dan Local Zones.

Edge ke lalu lintas lokal

AWS Layanan cloud hybrid dirancang untuk mengatasi kasus penggunaan yang memerlukan latensi rendah, pemrosesan data lokal, atau kepatuhan residensi data. Arsitektur jaringan untuk mengakses data ini penting, dan itu tergantung pada apakah beban kerja Anda berjalan di AWS Outposts atau Local Zones. Konektivitas lokal juga membutuhkan ruang lingkup yang terdefinisi dengan baik, seperti yang dibahas di bagian berikut.

AWS Outposts gerbang lokal

Lokal gateway (LGW) adalah komponen inti dari arsitektur. AWS Outposts Gateway lokal memungkinkan konektivitas antara subnet Outpost Anda dan jaringan lokal Anda. Peran utama LGW adalah menyediakan konektivitas dari Outpost ke jaringan lokal lokal Anda. Ini juga menyediakan konektivitas ke internet melalui jaringan lokal Anda melalui perutean VPC langsung atau alamat IP milik pelanggan.

  • Perutean VPC langsung menggunakan alamat IP pribadi instans di VPC Anda untuk memfasilitasi komunikasi dengan jaringan lokal Anda. Alamat ini diiklankan ke jaringan lokal Anda dengan Border Gateway Protocol (BGP). Iklan ke BGP hanya untuk alamat IP pribadi yang termasuk dalam subnet di rak Outpost Anda. Jenis routing ini adalah mode default untuk AWS Outposts. Dalam mode ini, gateway lokal tidak menjalankan NAT untuk instance, dan Anda tidak perlu menetapkan alamat IP Elastis ke instans Anda. EC2 Diagram berikut menunjukkan gateway AWS Outposts lokal yang menggunakan routing VPC langsung.

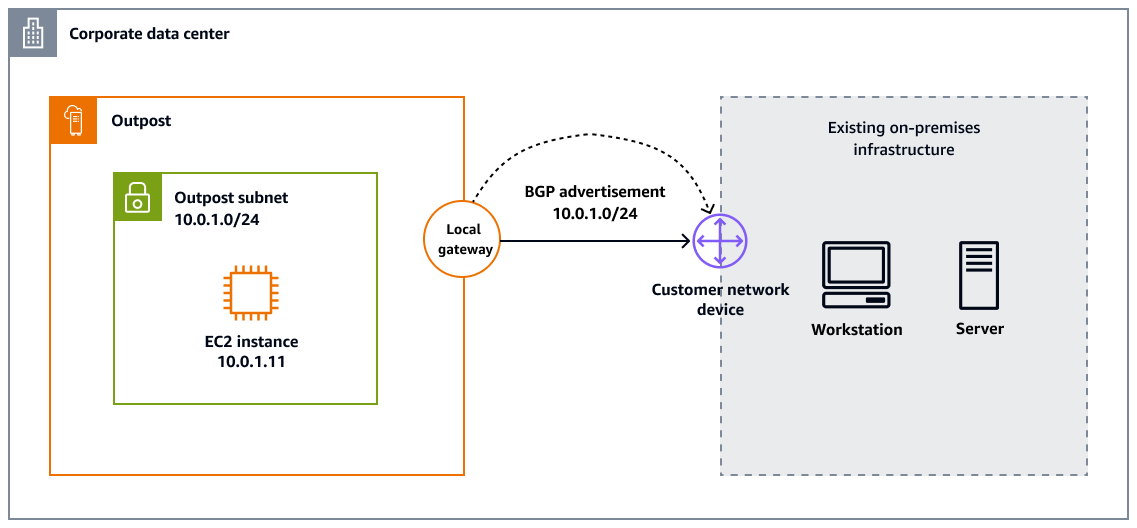

Outposts gateway lokal dengan mode VPC langsung.

  • Dengan alamat IP milik pelanggan, Anda dapat memberikan rentang alamat, yang dikenal sebagai kumpulan alamat IP (CoIP) milik pelanggan, yang mendukung rentang CIDR yang tumpang tindih dan topologi jaringan lainnya. Ketika Anda memilih CoIP, Anda harus membuat kumpulan alamat, menetapkannya ke tabel rute gateway lokal, dan mengiklankan alamat ini kembali ke jaringan Anda melalui BGP. Alamat CoIP menyediakan konektivitas lokal atau eksternal ke sumber daya di jaringan lokal Anda. Anda dapat menetapkan alamat IP ini ke sumber daya di Outpost Anda, seperti EC2 instance, dengan mengalokasikan alamat IP Elastis baru dari CoIP, dan kemudian menetapkannya ke sumber daya Anda. Diagram berikut menunjukkan gateway AWS Outposts lokal yang menggunakan mode CoIP.

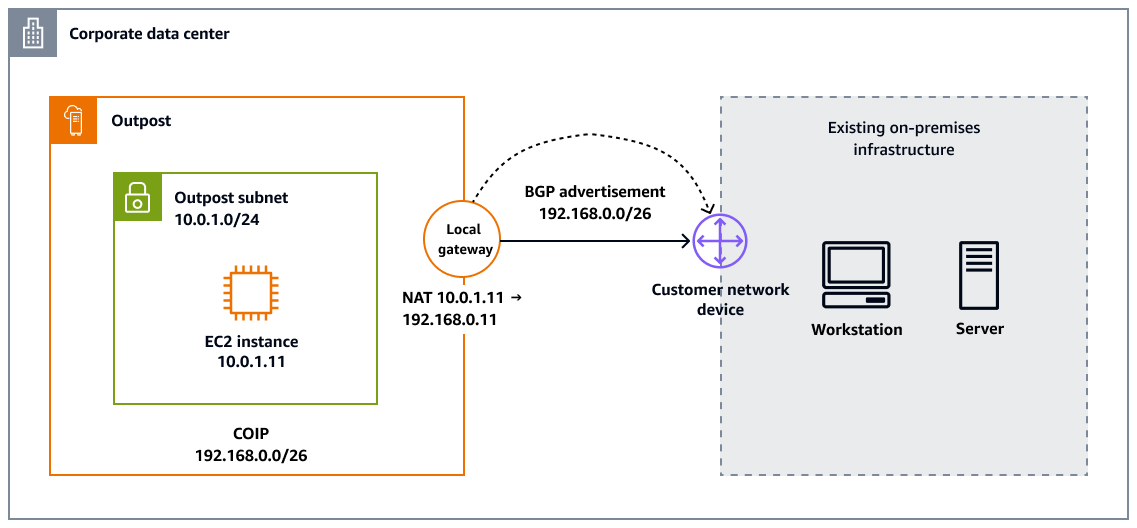

Outposts gateway lokal dengan mode COIP.

Konektivitas lokal dari AWS Outposts ke jaringan lokal memerlukan beberapa konfigurasi parameter, seperti mengaktifkan protokol routing BGP dan awalan iklan antara rekan-rekan BGP. MTU yang dapat didukung antara Outpost Anda dan gateway lokal adalah 1.500 byte. Untuk informasi lebih lanjut, hubungi spesialis cloud AWS hybrid atau tinjau AWS Outposts dokumentasinya.

Local Zones dan Internet

Industri yang membutuhkan latensi rendah atau residensi data lokal (contohnya termasuk game, streaming langsung, layanan keuangan, dan pemerintah) dapat menggunakan Local Zones untuk menyebarkan dan menyediakan aplikasi mereka kepada pengguna akhir melalui internet. Selama penyebaran Zona Lokal, Anda harus mengalokasikan alamat IP publik untuk digunakan di Zona Lokal. Ketika Anda mengalokasikan alamat IP elastis, Anda dapat menentukan lokasi dari mana alamat IP diiklankan. Lokasi ini disebut grup perbatasan jaringan. Grup perbatasan jaringan adalah kumpulan Availability Zones, Local Zones, atau AWS Wavelength Zones dari mana AWS mengiklankan alamat IP publik. Ini membantu memastikan latensi minimum atau jarak fisik antara AWS jaringan dan pengguna yang mengakses sumber daya di Zona ini. Untuk melihat semua grup perbatasan jaringan untuk Local Zones, lihat Available Local Zones dalam dokumentasi Local Zones.

Untuk mengekspos beban kerja yang EC2 dihosting Amazon di Zona Lokal ke internet, Anda dapat mengaktifkan opsi Auto-assign Public IP saat meluncurkan instance. EC2 Jika Anda menggunakan Application Load Balancer, Anda dapat mendefinisikannya sebagai menghadap ke internet sehingga alamat IP publik yang ditetapkan ke Zona Lokal dapat disebarkan oleh jaringan perbatasan yang terkait dengan Zona Lokal. Selain itu, saat Anda menggunakan alamat IP Elastis, Anda dapat mengaitkan salah satu sumber daya ini dengan EC2 instance setelah diluncurkan. Saat Anda mengirim lalu lintas melalui gateway internet di Local Zones, spesifikasi bandwidth instance yang sama yang digunakan oleh Wilayah diterapkan. Lalu lintas jaringan Zona Lokal langsung menuju internet atau ke titik kehadiran (PoPs) tanpa melintasi Wilayah induk Zona Lokal, untuk memungkinkan akses ke komputasi latensi rendah.

Local Zones menyediakan opsi konektivitas berikut melalui internet:

  • Akses publik: Menghubungkan beban kerja atau peralatan virtual ke internet dengan menggunakan alamat IP Elastis melalui gateway internet.

  • Akses internet keluar: Memungkinkan sumber daya untuk mencapai titik akhir publik melalui instance terjemahan alamat jaringan (NAT) atau peralatan virtual dengan alamat IP Elastis terkait, tanpa paparan internet langsung.

  • Konektivitas VPN: Menetapkan koneksi pribadi dengan menggunakan Internet Protocol Security (IPsec) VPN melalui peralatan virtual dengan alamat IP Elastis terkait.

Untuk informasi selengkapnya, lihat Opsi konektivitas untuk Local Zones di dokumentasi Local Zones.

Local Zones dan AWS Direct Connect

Local Zones juga mendukung AWS Direct Connect, yang memungkinkan Anda merutekan lalu lintas melalui koneksi jaringan pribadi. Untuk informasi selengkapnya, lihat Direct Connect di Local Zones dalam dokumentasi Local Zones.

Local Zones dan gateway transit

AWS Transit Gateway tidak mendukung lampiran VPC langsung ke subnet Zona Lokal. Namun, Anda dapat terhubung ke beban kerja Zona Lokal dengan membuat lampiran Transit Gateway di subnet Availability Zone induk dari VPC yang sama. Konfigurasi ini memungkinkan interkonektivitas antara beberapa VPCs dan beban kerja Zona Lokal Anda. Untuk informasi selengkapnya, lihat Koneksi gateway transit antara Local Zones dalam dokumentasi Local Zones.

Local Zones dan VPC mengintip

Anda dapat memperluas VPC apa pun dari Wilayah induk ke Zona Lokal dengan membuat subnet baru dan menetapkannya ke Zona Lokal. Pengintip VPC dapat dibuat antara VPCs yang diperluas ke Local Zones. Ketika peered VPCs berada di Zona Lokal yang sama, lalu lintas tetap berada di dalam Zona Lokal dan tidak menjepit rambut melalui Wilayah induk.
