Pantau lalu lintas beban kerja Kubernetes dengan Observabilitas Jaringan Kontainer

Amazon EKS menyediakan fitur observabilitas jaringan yang disempurnakan yang memberikan wawasan lebih dalam tentang lingkungan jaringan kontainer Anda. Kemampuan ini membantu Anda lebih memahami, memantau, dan memecahkan masalah lanskap jaringan Kubernetes Anda. AWS Dengan observabilitas jaringan kontainer yang ditingkatkan, Anda dapat memanfaatkan metrik granular terkait jaringan untuk deteksi anomali proaktif yang lebih baik di seluruh lalu lintas cluster, aliran lintas-AZ, dan layanan. AWS Dengan menggunakan metrik ini, Anda dapat mengukur kinerja sistem dan memvisualisasikan metrik yang mendasarinya menggunakan tumpukan observabilitas pilihan Anda.

Selain itu, Amazon EKS sekarang menyediakan visualisasi pemantauan jaringan di AWS konsol yang mempercepat dan meningkatkan pemecahan masalah yang tepat untuk analisis akar penyebab yang lebih cepat. Anda juga dapat memanfaatkan kemampuan visual ini untuk menentukan pembicara teratas dan arus jaringan yang menyebabkan transmisi ulang dan batas waktu transmisi ulang, menghilangkan titik buta selama insiden.

Kemampuan ini diaktifkan oleh Amazon CloudWatch Network Flow Monitor.

Kasus penggunaan

Ukur kinerja jaringan untuk mendeteksi anomali

Beberapa tim melakukan standarisasi pada tumpukan observabilitas yang memungkinkan mereka mengukur kinerja sistem mereka, memvisualisasikan metrik sistem, dan waspada jika ambang tertentu dilanggar. Observabilitas jaringan kontainer di EKS sejalan dengan ini dengan mengekspos metrik sistem kunci yang dapat Anda kikis untuk memperluas observabilitas kinerja jaringan sistem Anda di tingkat pod dan node pekerja.

Manfaatkan visualisasi konsol untuk pemecahan masalah yang lebih tepat

Jika terjadi alarm dari sistem pemantauan Anda, Anda mungkin ingin mengasah klaster dan beban kerja dari mana masalah berasal. Untuk mendukung hal ini, Anda dapat memanfaatkan visualisasi di konsol EKS yang mempersempit ruang lingkup investigasi di tingkat cluster, dan mempercepat pengungkapan aliran jaringan yang bertanggung jawab atas sebagian besar transmisi ulang, batas waktu transmisi ulang, dan volume data yang ditransfer.

Lacak pembicara teratas di lingkungan Amazon EKS Anda

Banyak tim menjalankan EKS sebagai fondasi untuk platform mereka, menjadikannya titik fokus untuk aktivitas jaringan lingkungan aplikasi. Dengan menggunakan kemampuan pemantauan jaringan dalam fitur ini, Anda dapat melacak beban kerja mana yang bertanggung jawab atas sebagian besar lalu lintas (diukur dengan volume data) di dalam cluster, lintas AZs, serta lalu lintas ke tujuan eksternal di dalam AWS (DynamoDB dan S3) dan di luar cloud (internet atau AWS on-prem). Selain itu, Anda dapat memantau kinerja masing-masing aliran ini berdasarkan transmisi ulang, batas waktu transmisi ulang, dan data yang ditransfer.

Fitur

Memulai

Untuk memulai, aktifkan Container Network Observability di konsol EKS untuk cluster baru atau yang sudah ada. Ini akan mengotomatiskan pembuatan dependensi Network Flow Monitor (NFM) (sumber daya Lingkup dan Monitor). Selain itu, Anda harus menginstal add-on Network Flow Monitor Agent. Atau, Anda dapat menginstal dependensi ini menggunakan AWS CLI, EKS APIs (untuk add-on), NFM APIs atau Infrastruktur sebagai Kode (seperti Terraform). Setelah dependensi ini ada, Anda dapat mengonfigurasi alat pemantauan pilihan Anda untuk mengikis metrik kinerja jaringan untuk pod dan node pekerja dari agen NFM. Untuk memvisualisasikan aktivitas jaringan dan kinerja beban kerja Anda, Anda dapat menavigasi ke konsol EKS di bawah tab “Jaringan” di dasbor observabilitas cluster.

Saat menggunakan Network Flow Monitor di EKS, Anda dapat mempertahankan alur kerja observabilitas dan tumpukan teknologi yang ada sambil memanfaatkan serangkaian fitur tambahan yang selanjutnya memungkinkan Anda memahami dan mengoptimalkan lapisan jaringan lingkungan EKS Anda. Anda dapat mempelajari lebih lanjut tentang harga Network Flow Monitor di sini.

Prasyarat dan catatan penting

Izin IAM yang diperlukan

Pengaya EKS untuk agen NFM

Anda dapat menggunakan kebijakan CloudWatchNetworkFlowMonitorAgentPublishPolicyAWS terkelola dengan Pod Identity. Kebijakan ini berisi izin bagi agen NFM untuk mengirim laporan telemetri (metrik) ke titik akhir Network Flow Monitor.

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect" : "Allow",
      "Action" : [
        "networkflowmonitor:Publish"
      ],
      "Resource" : "*"
    }
  ]
}

Observabilitas Jaringan Kontainer di konsol EKS

Izin berikut diperlukan untuk mengaktifkan fitur dan memvisualisasikan peta layanan dan tabel alur di konsol.

{
  "Version" : "2012-10-17",
  "Statement" : [
    {
      "Effect": "Allow",
      "Action": [
        "networkflowmonitor:ListScopes",
        "networkflowmonitor:ListMonitors",
        "networkflowmonitor:GetScope",
        "networkflowmonitor:GetMonitor",
        "networkflowmonitor:CreateScope",
        "networkflowmonitor:CreateMonitor",
        "networkflowmonitor:TagResource",
        "networkflowmonitor:StartQueryMonitorTopContributors",
        "networkflowmonitor:StopQueryMonitorTopContributors",
        "networkflowmonitor:GetQueryStatusMonitorTopContributors",
        "networkflowmonitor:GetQueryResultsMonitorTopContributors"
      ],
      "Resource": "*"
    }
  ]
}

Menggunakan AWS CLI, EKS API dan NFM API

#!/bin/bash

# Script to create required Network Flow Monitor resources
set -e

CLUSTER_NAME="my-eks-cluster"
CLUSTER_ARN="arn:aws:eks:{Region}:{Account}:cluster/{ClusterName}"
REGION="us-west-2"
AGENT_NAMESPACE="amazon-network-flow-monitor"

echo "Creating Network Flow Monitor resources..."

# Check if Network Flow Monitor agent is running in the cluster
echo "Checking for Network Flow Monitor agent in cluster..."
if kubectl get pods -n "$AGENT_NAMESPACE" --no-headers 2>/dev/null | grep -q "Running"; then
    echo "Network Flow Monitor agent exists and is running in the cluster"
else
    echo "Network Flow Monitor agent not found. Installing as EKS addon..."
    aws eks create-addon \
        --cluster-name "$CLUSTER_NAME" \
        --addon-name "$AGENT_NAMESPACE" \
        --region "$REGION"
    echo "Network Flow Monitor addon installation initiated"
fi

# Get Account ID
ACCOUNT_ID=$(aws sts get-caller-identity --query Account --output text)

echo "Cluster ARN: $CLUSTER_ARN"
echo "Account ID: $ACCOUNT_ID"

# Check for existing scope
echo "Checking for existing Network Flow Monitor Scope..."
EXISTING_SCOPE=$(aws networkflowmonitor list-scopes --region $REGION --query 'scopes[0].scopeArn' --output text 2>/dev/null || echo "None")

if [ "$EXISTING_SCOPE" != "None" ] && [ "$EXISTING_SCOPE" != "null" ]; then
    echo "Using existing scope: $EXISTING_SCOPE"
    SCOPE_ARN=$EXISTING_SCOPE
else
    echo "Creating new Network Flow Monitor Scope..."
    SCOPE_RESPONSE=$(aws networkflowmonitor create-scope \
        --targets "[{\"targetIdentifier\":{\"targetId\":{\"accountId\":\"${ACCOUNT_ID}\"},\"targetType\":\"ACCOUNT\"},\"region\":\"${REGION}\"}]" \
        --region $REGION \
        --output json)

    SCOPE_ARN=$(echo $SCOPE_RESPONSE | jq -r '.scopeArn')
    echo "Scope created: $SCOPE_ARN"
fi

# Create Network Flow Monitor with EKS Cluster as local resource
echo "Creating Network Flow Monitor..."
MONITOR_RESPONSE=$(aws networkflowmonitor create-monitor \
    --monitor-name "${CLUSTER_NAME}-monitor" \
    --local-resources "type=AWS::EKS::Cluster,identifier=${CLUSTER_ARN}" \
    --scope-arn "$SCOPE_ARN" \
    --region $REGION \
    --output json)

MONITOR_ARN=$(echo $MONITOR_RESPONSE | jq -r '.monitorArn')

echo "Monitor created: $MONITOR_ARN"

echo "Network Flow Monitor setup complete!"
echo "Monitor ARN: $MONITOR_ARN"
echo "Scope ARN: $SCOPE_ARN"
echo "Local Resource: AWS::EKS::Cluster (${CLUSTER_ARN})"

Menggunakan Infrastruktur sebagai Kode (IAc)

Terraform

Jika Anda menggunakan Terraform untuk mengelola infrastruktur AWS cloud, Anda dapat menyertakan konfigurasi sumber daya berikut untuk mengaktifkan Pengamatan Jaringan Kontainer untuk klaster Anda.

Lingkup NFM

data "aws_caller_identity" "current" {}

resource "aws_networkflowmonitor_scope" "example" {
  target {
    region = "us-east-1"
    target_identifier {
      target_type = "ACCOUNT"
      target_id {
        account_id = data.aws_caller_identity.current.account_id
      }
    }
  }

  tags = {
    Name = "example"
  }
}

Monitor NFM

resource "aws_networkflowmonitor_monitor" "example" {
  monitor_name = "eks-cluster-name-monitor"
  scope_arn    = aws_networkflowmonitor_scope.example.scope_arn

  local_resource {
    type       = "AWS::EKS::Cluster"
    identifier = aws_eks_cluster.example.arn
  }

  remote_resource {
    type       = "AWS::Region"
    identifier = "us-east-1" # this must be the same region that the cluster is in
  }

  tags = {
    Name = "example"
  }
}

Pengaya EKS untuk NFM

resource "aws_eks_addon" "example" {
  cluster_name                = aws_eks_cluster.example.name
  addon_name                  = "aws-network-flow-monitoring-agent"
}

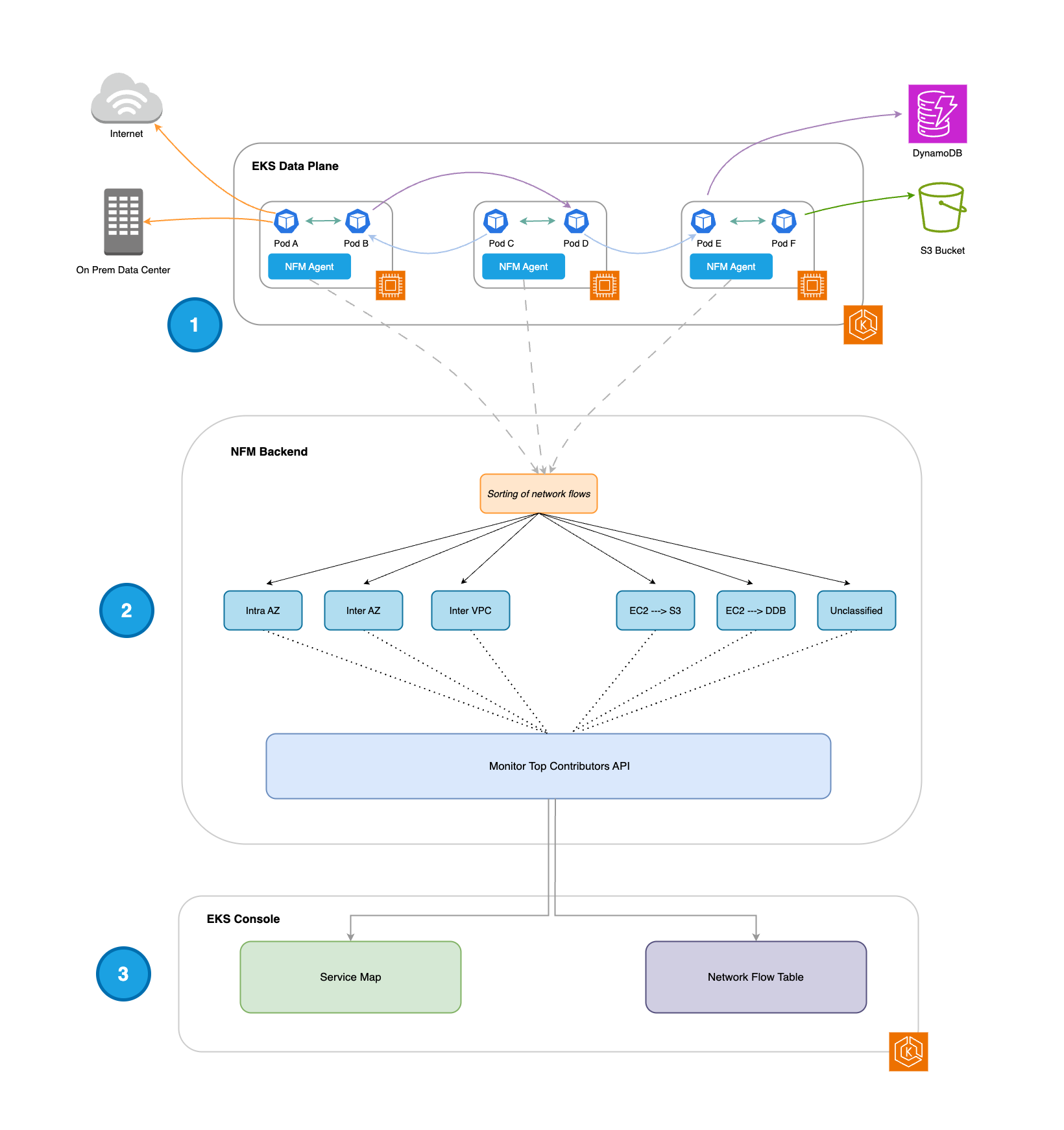

Bagaimana cara kerjanya?

Metrik kinerja

Metrik sistem

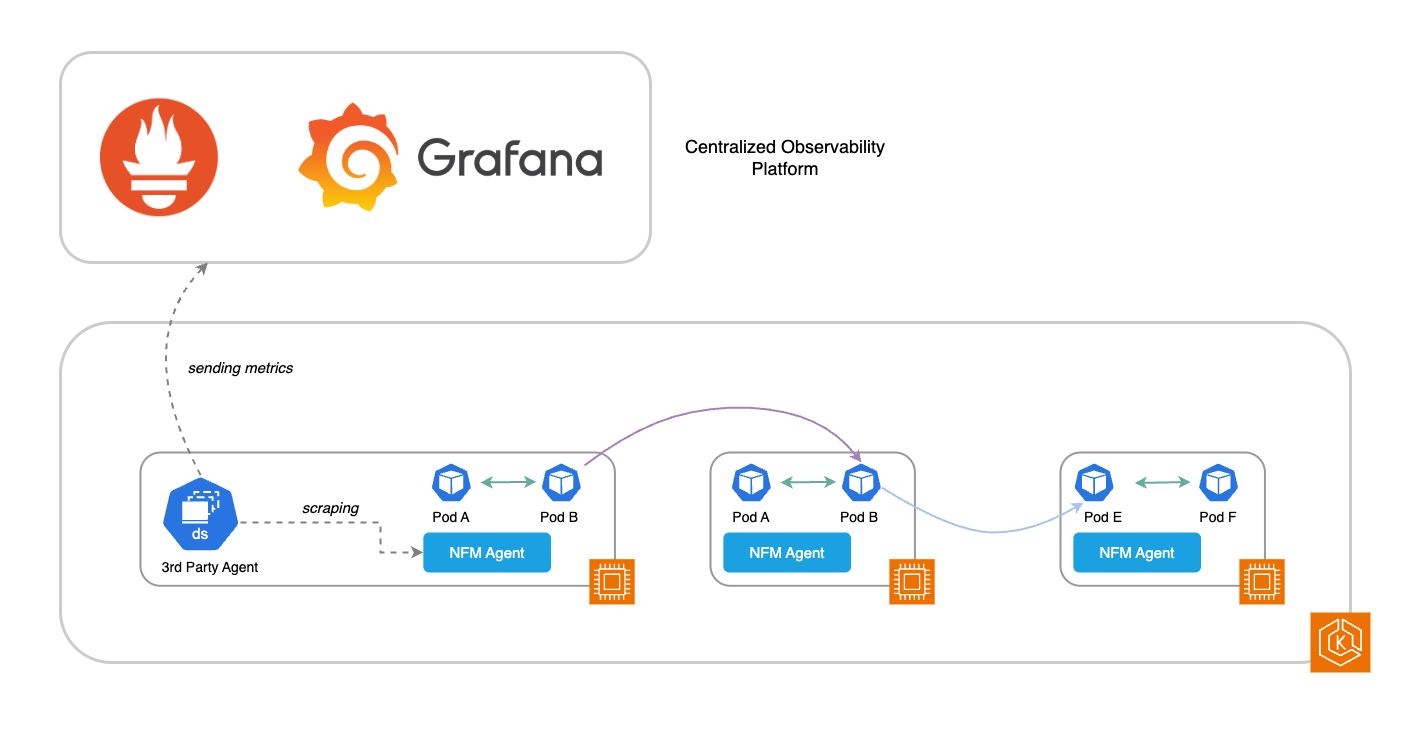

Jika Anda menjalankan perkakas pihak ketiga (3P) untuk memantau lingkungan EKS Anda (seperti Prometheus dan Grafana), Anda dapat mengikis metrik sistem yang didukung langsung dari agen Network Flow Monitor. Metrik ini dapat dikirim ke tumpukan pemantauan Anda untuk memperluas pengukuran kinerja jaringan sistem Anda di tingkat pod dan node pekerja. Metrik yang tersedia tercantum dalam tabel, di bawah Metrik sistem yang didukung.

Untuk mengaktifkan metrik ini, ganti variabel lingkungan berikut menggunakan variabel konfigurasi selama proses instalasi (lihat: https://aws.amazon.com/blogs/amazon-eks-add-onscontainers/ -advanced-configuration/):

OPEN_METRICS:
    Enable or disable open metrics. Disabled if not supplied
    Type: String
    Values: [“on”, “off”]
OPEN_METRICS_ADDRESS:
    Listening IP address for open metrics endpoint. Defaults to 127.0.0.1 if not supplied
    Type: String
OPEN_METRICS_PORT:
    Listening port for open metrics endpoint. Defaults to 80 if not supplied
    Type: Integer
    Range: [0..65535]

Metrik tingkat aliran

Selain itu, Network Flow Monitor menangkap data aliran jaringan bersama dengan metrik tingkat aliran: transmisi ulang, batas waktu transmisi ulang, dan data yang ditransfer. Data ini diproses oleh Network Flow Monitor dan divisualisasikan di konsol EKS untuk memunculkan lalu lintas di lingkungan klaster Anda, dan bagaimana kinerjanya berdasarkan metrik tingkat aliran ini.

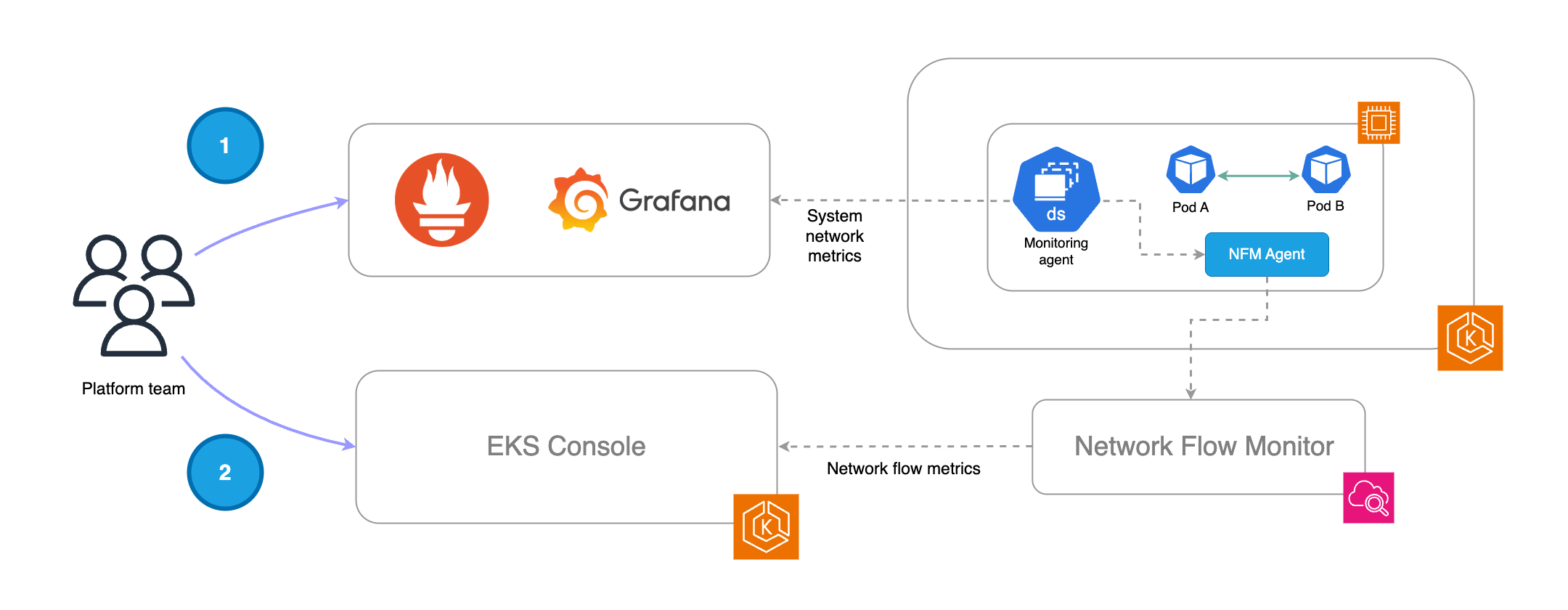

Diagram di bawah ini menggambarkan alur kerja di mana kedua jenis metrik (sistem dan tingkat aliran) dapat dimanfaatkan untuk mendapatkan lebih banyak kecerdasan operasional.

Catatan penting: Pengikisan metrik sistem dari agen NFM dan proses agen NFM yang mendorong metrik tingkat aliran ke backend NFM adalah proses independen.

Metrik sistem yang didukung

Catatan penting: metrik sistem diekspor dalam OpenMetricsformat.

Metrik tingkat aliran yang didukung

Peta layanan dan tabel aliran

Alur jaringan yang ditarik dari Top Contributors API tercakup ke rentang waktu 1 jam, dan dapat mencakup hingga 500 aliran dari setiap kategori. Untuk peta layanan, ini berarti hingga 1000 aliran dapat bersumber dan disajikan dari kategori aliran Intra AZ dan Inter AZ selama rentang waktu 1 jam. Untuk tabel aliran, ini berarti bahwa hingga 3000 aliran jaringan dapat bersumber dan disajikan dari semua 6 kategori aliran jaringan selama rentang waktu 2 jam.

Contoh: Peta layanan

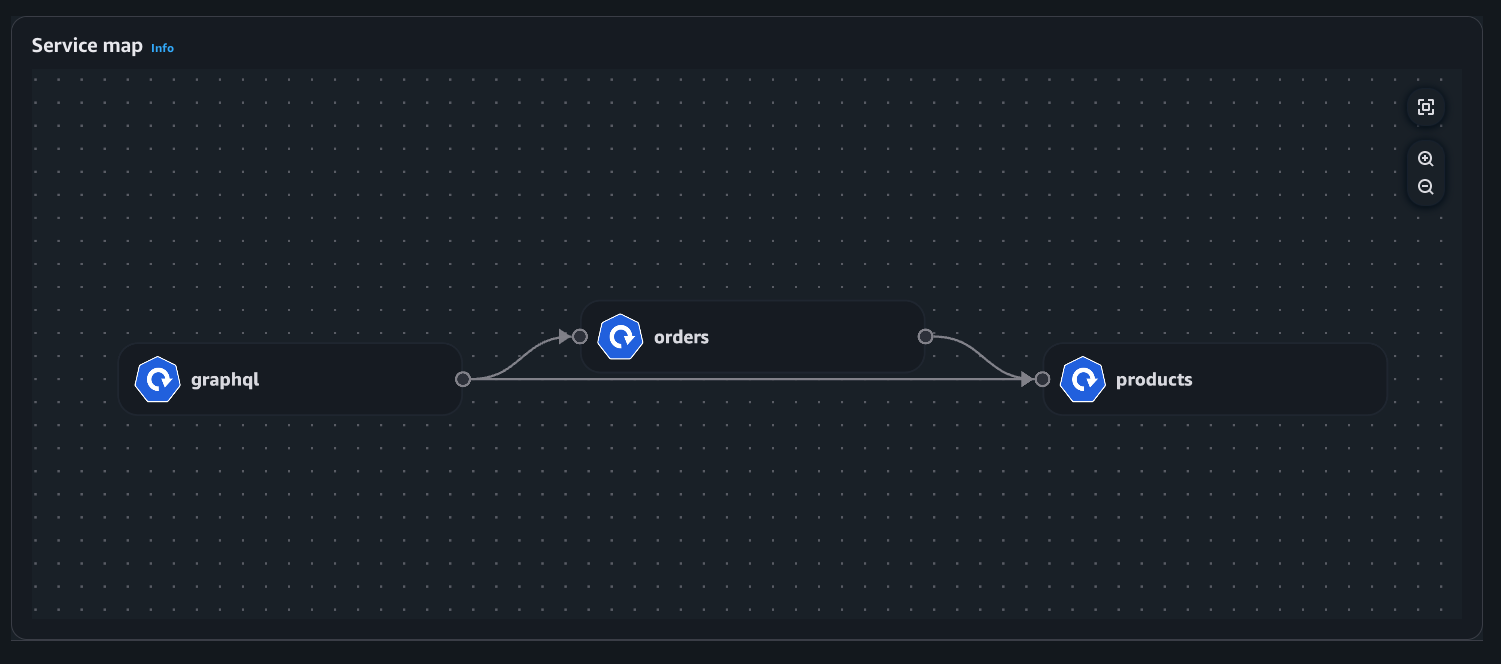

Tampilan penyebaran

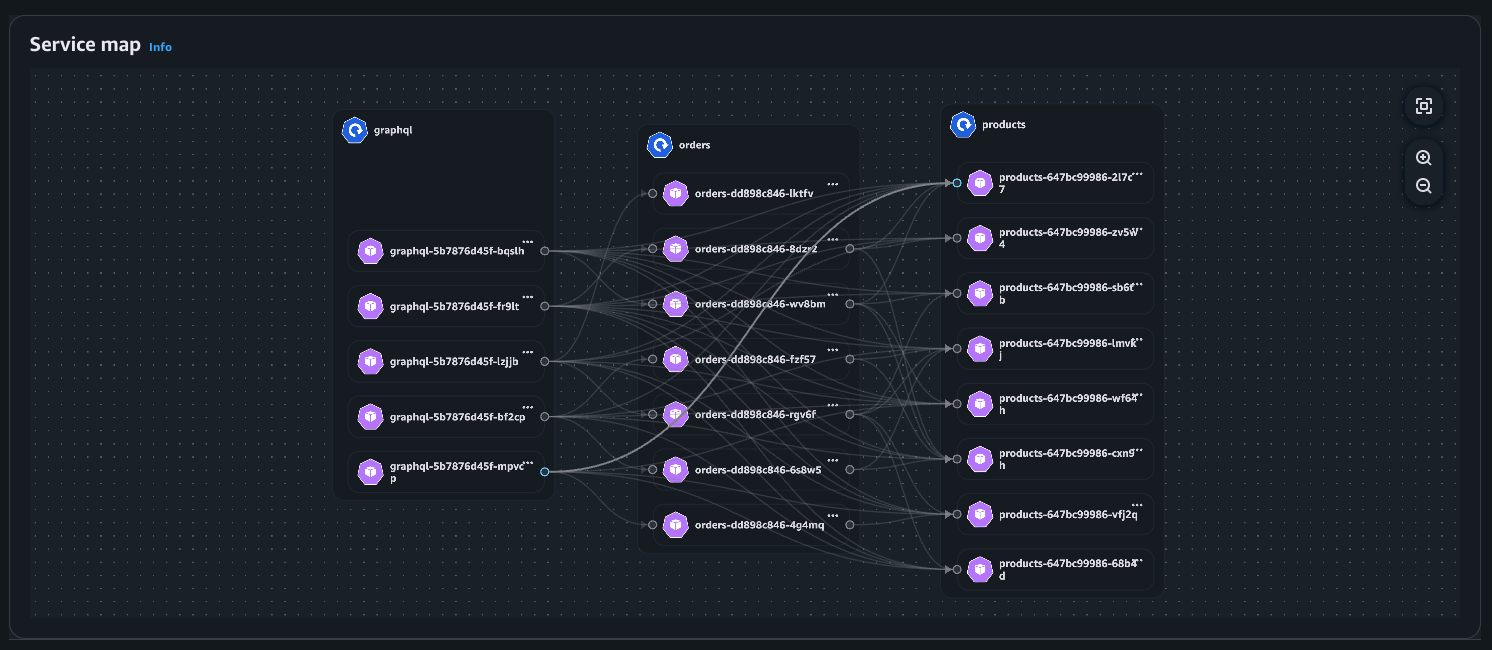

Tampilan pod

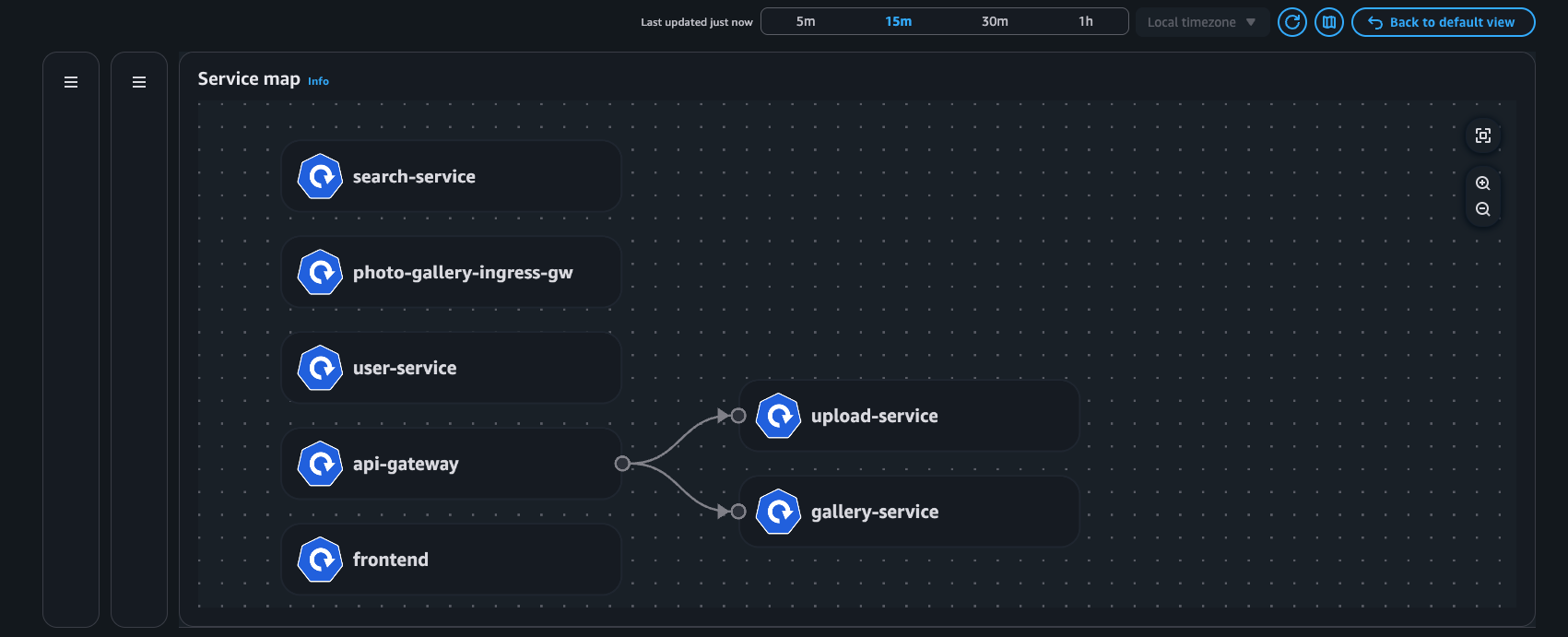

Tampilan penyebaran

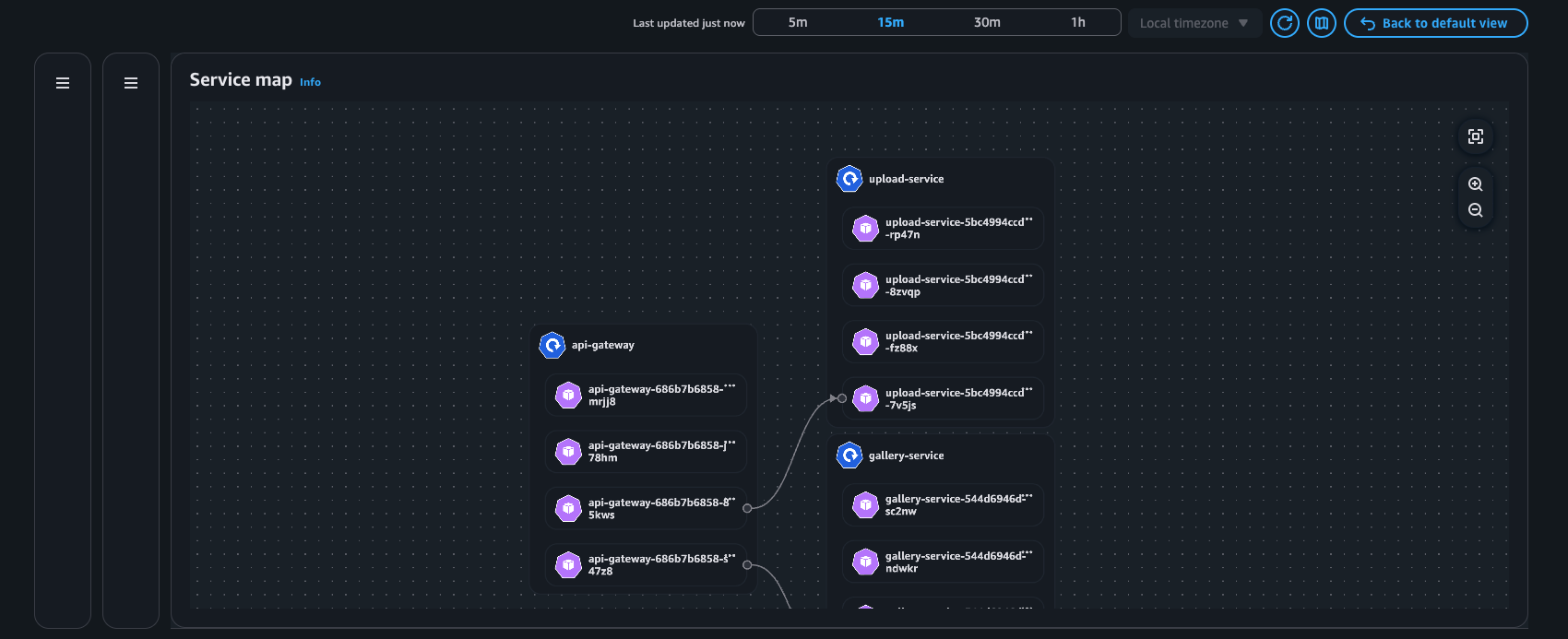

Tampilan pod

Contoh: Tabel aliran

AWS tampilan layanan

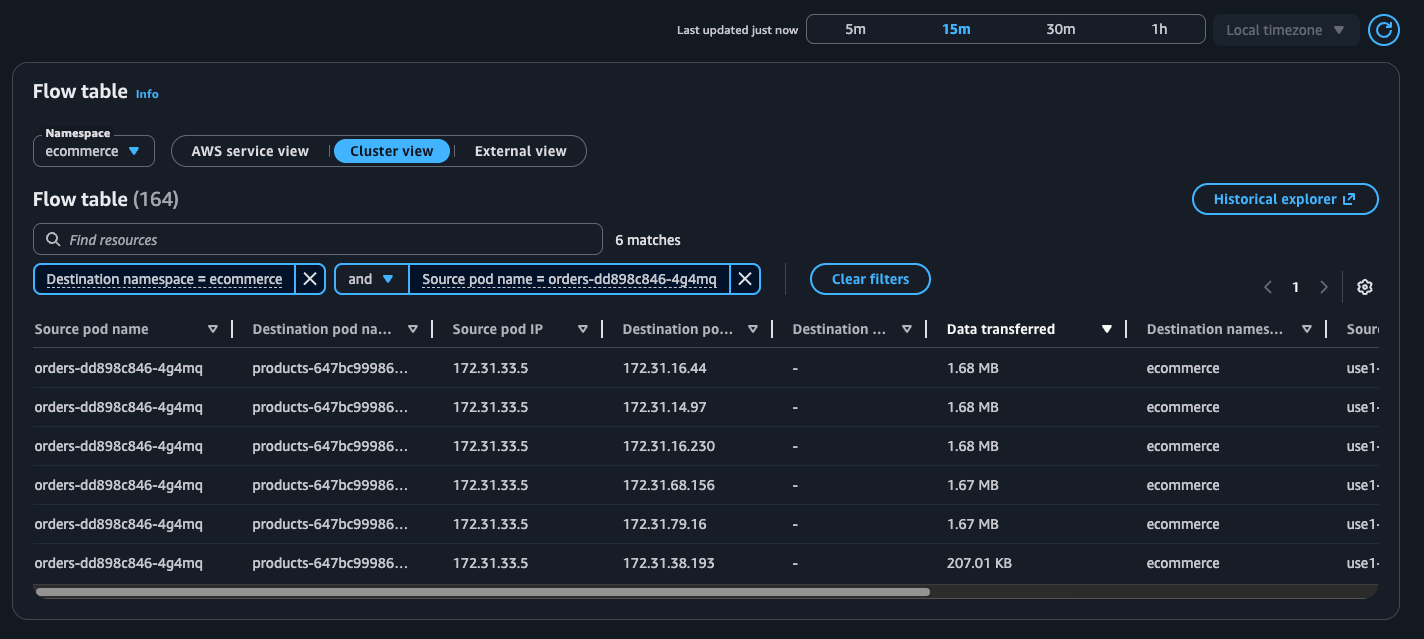

Tampilan cluster

Pertimbangan dan batasan
