Pengoptimalan Biaya - Jaringan - Amazon EKS
Komunikasi Pod ke PodPenyeimbang Beban ke Komunikasi PodTransfer Data dari Container RegistryTransfer Data ke Layanan & AWS InternetTransfer Data Antar VPCMenggunakan Service MeshSumber Daya Tambahan

Terjemahan disediakan oleh mesin penerjemah. Jika konten terjemahan yang diberikan bertentangan dengan versi bahasa Inggris aslinya, utamakan versi bahasa Inggris.

Pengoptimalan Biaya - Jaringan

Sistem arsitektur untuk ketersediaan tinggi (HA) adalah praktik terbaik untuk mencapai ketahanan dan toleransi kesalahan. Dalam praktiknya, ini berarti menyebarkan beban kerja Anda dan infrastruktur yang mendasarinya di beberapa Zona Ketersediaan (AZ) di Wilayah AWS tertentu. Memastikan karakteristik ini berlaku untuk lingkungan Amazon EKS Anda akan meningkatkan keandalan sistem Anda secara keseluruhan. Sehubungan dengan ini, lingkungan EKS Anda kemungkinan juga akan terdiri dari berbagai konstruksi (yaitu VPC), komponen (yaitu ELB), dan integrasi (yaitu ECR dan pendaftar kontainer lainnya).

Kombinasi sistem yang sangat tersedia dan komponen khusus kasus penggunaan lainnya dapat memainkan peran penting dalam bagaimana data ditransfer dan diproses. Hal ini pada gilirannya akan berdampak pada biaya yang dikeluarkan karena transfer dan pemrosesan data.

Praktik yang dirinci di bawah ini akan membantu Anda merancang dan mengoptimalkan lingkungan EKS Anda untuk mencapai efektivitas biaya untuk berbagai domain dan kasus penggunaan.

Komunikasi Pod ke Pod

Tergantung pada pengaturan Anda, komunikasi jaringan dan transfer data antar Pod dapat berdampak signifikan pada biaya keseluruhan menjalankan beban kerja Amazon EKS. Bagian ini akan mencakup berbagai konsep dan pendekatan untuk mengurangi biaya yang terkait dengan komunikasi antar-pod, sambil mempertimbangkan arsitektur yang sangat tersedia (HA), kinerja aplikasi, dan ketahanan.

Membatasi Lalu Lintas ke Zona Ketersediaan

Proyek Kubernetes sejak awal mulai mengembangkan konstruksi sadar topologi termasuk label seperti kubernetes. io/hostname, topologi.kubernetes. io/region, dan topology.kubernetes. io/zone ditetapkan ke node untuk mengaktifkan fitur seperti distribusi beban kerja di seluruh domain kegagalan dan penyedia volume yang sadar topologi. Setelah lulus di Kubernetes 1.17, label juga dimanfaatkan untuk mengaktifkan kemampuan routing sadar topologi untuk komunikasi Pod ke Pod.

Di bawah ini adalah beberapa strategi tentang cara mengontrol jumlah lalu lintas lintas AZ antara Pod di cluster EKS Anda untuk mengurangi biaya dan meminimalkan latensi.

Jika Anda menginginkan visibilitas terperinci ke dalam jumlah lalu lintas lintas AZ antara Pod di cluster Anda (seperti jumlah data yang ditransfer dalam byte), lihat posting ini.

Perutean sadar topologi

Seperti yang ditunjukkan diagram sebelumnya, Layanan adalah lapisan abstraksi jaringan stabil yang menerima lalu lintas yang ditujukan untuk Pod Anda. Ketika Layanan dibuat, beberapa EndpointSlices dibuat. Masing-masing EndpointSlice memiliki daftar titik akhir yang berisi subset alamat Pod bersama dengan node tempat mereka berjalan dan informasi topologi tambahan apa pun. Saat menggunakan Amazon VPC CNI, kube-proxy berjalan sebagai daemonset pada setiap node. Ini mempertahankan aturan jaringan untuk mengaktifkan komunikasi Pod dan penemuan Layanan. Alternatif e BPF-based CNI mungkin tidak menggunakan kube-proxy tetapi memberikan perilaku yang setara. Ini memenuhi peran perutean internal, tetapi melakukannya berdasarkan apa yang dikonsumsinya dari yang dibuat EndpointSlices.

Di Amazon EKS, kube-proxy terutama menggunakan aturan NAT iptables (atau nftables, IPVS sebagai alternatif) untuk distribusi lalu lintas di semua pod di cluster, terlepas dari simpul atau penempatan AZ-nya. Distribusi default ini dapat menyebabkan perutean lalu lintas lintas AZ, yang berpotensi menyebabkan peningkatan latensi untuk aplikasi sensitif dan biaya transfer data antar AZ dalam penerapan besar.

Menggunakan Topology Aware Routing (sebelumnya dikenal sebagai Topology Aware Hints)

Ketika perutean sadar topologi diaktifkan dan diimplementasikan pada Layanan Kubernetes, EndpointSlice pengontrol akan mengalokasikan titik akhir secara proporsional ke zona berbeda yang tersebar di cluster Anda. Untuk masing-masing titik akhir tersebut, peng EndpointSlice ontrol juga akan menetapkan petunjuk untuk zona tersebut. Petunjuk menjelaskan zona mana titik akhir harus melayani lalu lintas. kube-proxykemudian akan merutekan lalu lintas dari zona ke titik akhir berdasarkan petunjuk yang diterapkan.

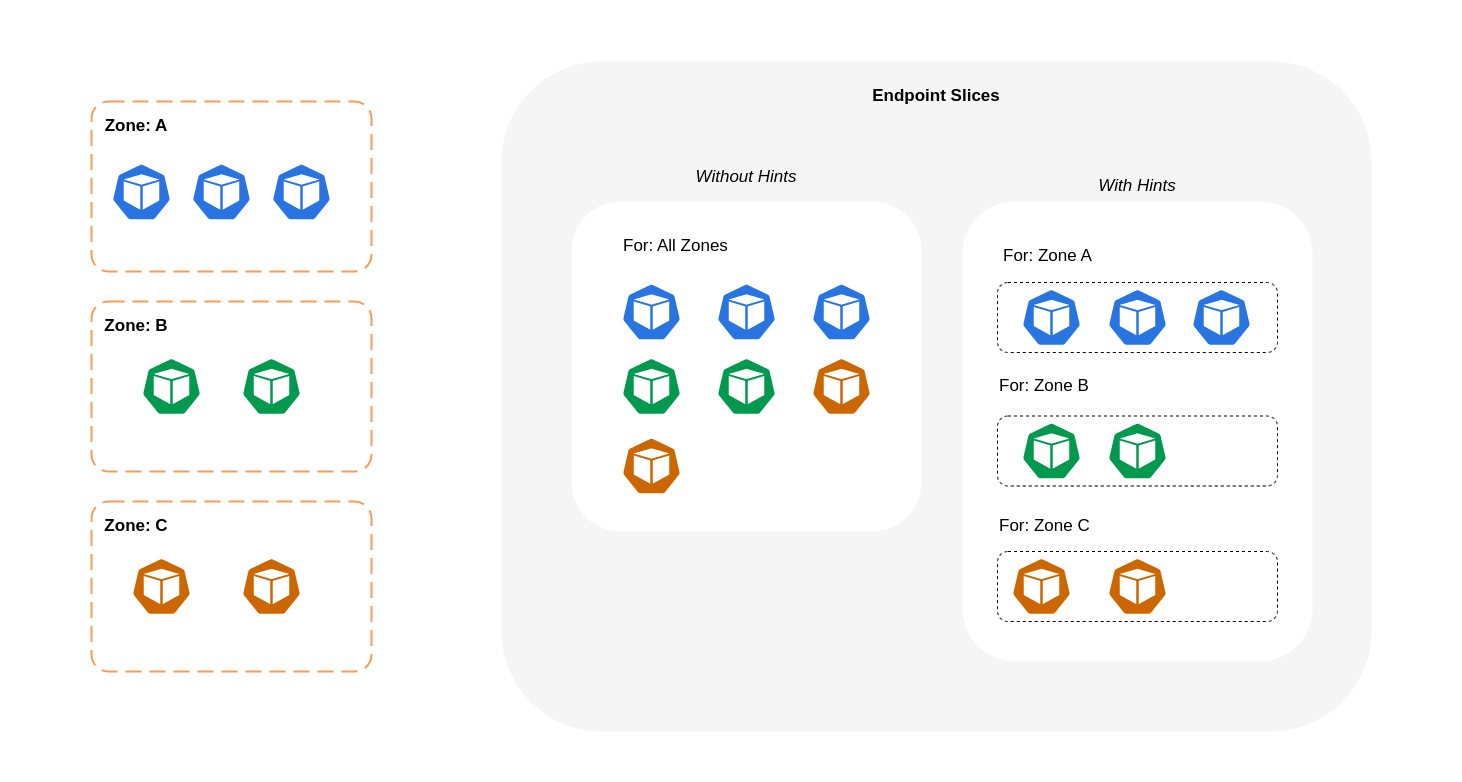

Diagram di bawah ini menunjukkan bagaimana EndpointSlices petunjuk diatur sedemikian rupa sehingga kube-proxy dapat mengetahui tujuan apa yang harus mereka tuju berdasarkan titik asal zona mereka. Tanpa petunjuk, tidak ada alokasi atau organisasi seperti itu dan lalu lintas akan diproksikan ke tujuan zona yang berbeda terlepas dari mana asalnya.

Potongan Titik Akhir

Dalam beberapa kasus, peng EndpointSlice ontrol dapat menerapkan petunjuk untuk zona yang berbeda, yang berarti titik akhir dapat melayani lalu lintas yang berasal dari zona yang berbeda. Alasan untuk ini adalah untuk mencoba dan mempertahankan distribusi lalu lintas yang merata antara titik akhir di zona yang berbeda.

Di bawah ini adalah cuplikan kode tentang cara mengaktifkan routing sadar topologi untuk Layanan.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
  annotations:
    service.kubernetes.io/topology-mode: Auto
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

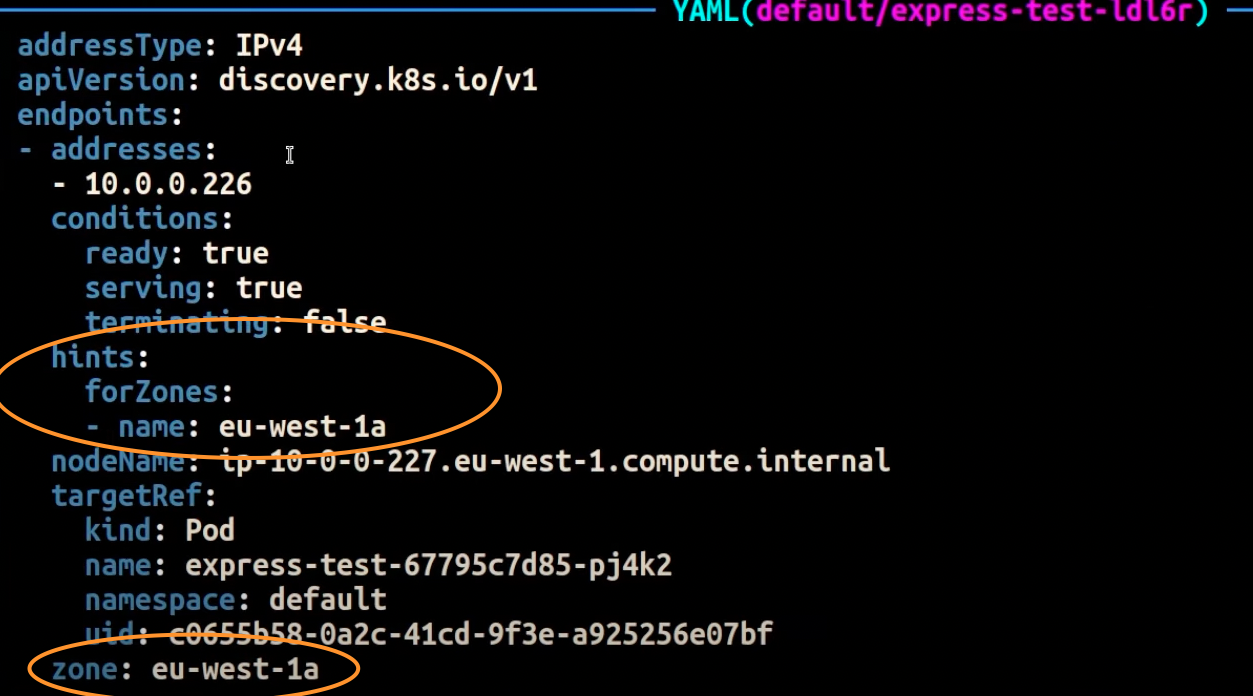

Tangkapan layar di bawah ini menunjukkan hasil peng EndpointSlice ontrol yang berhasil menerapkan petunjuk ke titik akhir untuk replika Pod yang berjalan di AZeu-west-1a.

Iriskan cangkang
catatan

Penting untuk dicatat bahwa routing sadar topologi masih dalam versi beta. Fitur ini bekerja lebih dapat diprediksi dengan beban kerja yang terdistribusi secara merata di seluruh topologi cluster, karena pengontrol mengalokasikan titik akhir secara proporsional di seluruh zona tetapi dapat melewati penetapan petunjuk ketika sumber daya node di zona terlalu tidak seimbang untuk menghindari kelebihan beban yang berlebihan. Oleh karena itu, sangat disarankan untuk menggunakannya bersamaan dengan batasan penjadwalan yang meningkatkan ketersediaan aplikasi seperti batasan penyebaran topologi pod. Perhatikan bahwa petunjuk juga mungkin tidak ditetapkan saat kapasitas berfluktuasi di seluruh zona, seperti saat menggunakan Instans Spot Amazon EC2, karena interupsi atau penggantian tidak terdeteksi secara real-time saat menghitung distribusi proporsional.

Menggunakan Distribusi Lalu Lintas

Diperkenalkan di Kubernetes 1.30 dan tersedia secara umum di 1.33, Traffic Distribution menawarkan alternatif yang lebih sederhana untuk Topology Aware Routing untuk preferensi lalu lintas zona yang sama. Sementara Topology Aware Routing mencoba menggunakan pendekatan cerdas untuk perutean lalu lintas untuk menghindari kelebihan beban titik akhir, hal itu menghasilkan perilaku yang tidak dapat diprediksi. Distribusi Lalu Lintas memprioritaskan prediktabilitas sebagai gantinya. PreferClose Opsi mengarahkan kube-proxy untuk membuat aturan yang merutekan lalu lintas ke titik akhir zona yang sama terlebih dahulu berdasarkan petunjuk zonal yang ditetapkan oleh Controller. EndpointSlice Ketika tidak ada titik akhir zona yang sama yang tersedia, itu akan kembali untuk mendistribusikan lalu lintas di setiap titik akhir cluster untuk Layanan. Fitur ini dirancang untuk beban kerja yang menerima pertukaran pengoptimalan untuk kedekatan daripada upaya distribusi beban merata yang disediakan Topology Aware Routing.

Di bawah ini adalah cuplikan kode tentang cara mengaktifkan distribusi lalu lintas untuk Layanan.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  trafficDistribution: PreferClose
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

Saat mengaktifkan Distribusi Lalu Lintas, tantangan umum muncul: titik akhir dalam satu AZ dapat menjadi kelebihan beban jika sebagian besar lalu lintas berasal dari zona yang sama. Kelebihan beban ini dapat menciptakan masalah signifikan:

  • Satu Horizontal Pod Autoscaler (HPA) yang mengelola penerapan Multi-AZ dapat merespons dengan menskalakan pod di AZ yang berbeda. Namun, tindakan ini gagal secara efektif mengatasi peningkatan beban di zona yang terkena dampak.

  • Situasi ini pada gilirannya dapat menyebabkan inefisiensi sumber daya. Ketika autoscaler cluster seperti Karpenter mendeteksi penskalaan pod di AZ yang berbeda, mereka dapat menyediakan node tambahan di AZ yang tidak terpengaruh, menghasilkan alokasi sumber daya yang tidak perlu.

Untuk mengatasi tantangan ini:

  • Buat penerapan terpisah per zona yang akan memiliki HPA sendiri untuk skala independen satu sama lain.

  • Manfaatkan Batasan Penyebaran Topologi untuk memastikan distribusi beban kerja di seluruh cluster, yang membantu mencegah kelebihan beban titik akhir di zona lalu lintas tinggi.

Menggunakan Autoscalers: Penyediaan Node ke AZ Tertentu

Kami sangat menyarankan menjalankan beban kerja Anda di lingkungan yang sangat tersedia di beberapa AZ. Ini meningkatkan keandalan aplikasi Anda, terutama ketika ada insiden masalah dengan AZ. Jika Anda bersedia mengorbankan keandalan demi mengurangi biaya terkait jaringan mereka, Anda dapat membatasi node Anda ke satu AZ.

Untuk menjalankan semua Pod Anda di AZ yang sama, sediakan node pekerja di AZ yang sama atau jadwalkan Pod pada node pekerja yang berjalan di AZ yang sama. Untuk menyediakan node dalam AZ tunggal, tentukan grup node dengan subnet milik AZ yang sama dengan Cluster Autoscaler (CA). Untuk Karpenter, gunakan topology.kubernetes.io/zone dan tentukan AZ tempat Anda ingin membuat node pekerja. Misalnya, cuplikan penyedia Karpenter di bawah ini menyediakan node di us-west-2a AZ.

Karpenter

apiVersion: karpenter.sh/v1
kind: Provisioner
metadata:
name: single-az
spec:
  requirements:

* key: "topology.kubernetes.io/zone"`
operator: In
values: ["us-west-2a"]

Pengukur Otomatis Cluster (CA)

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: my-ca-cluster
  region: us-east-1
  version: "1.21"
availabilityZones:

* us-east-1a
managedNodeGroups:
* name: managed-nodes
labels:
  role: managed-nodes
instanceType: t3.medium
minSize: 1
maxSize: 10
desiredCapacity: 1
...

Menggunakan Pod Assignment dan Node Affinity

Atau, jika Anda memiliki node pekerja yang berjalan di beberapa AZ, setiap node akan memiliki label topology.kubernetes. io/zonedengan nilai AZ-nya (seperti us-west-2a atau us-west-2b). Anda dapat memanfaatkan nodeSelector atau nodeAffinity menjadwalkan Pod ke node dalam satu AZ. Misalnya, file manifes berikut akan menjadwalkan Pod di dalam node yang berjalan di AZ us-west-2a.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  nodeSelector:
    topology.kubernetes.io/zone: us-west-2a
  containers:

* name: nginx
image: nginx
imagePullPolicy: IfNotPresent

Membatasi Lalu Lintas ke Node

Ada kasus di mana membatasi lalu lintas di tingkat zona tidak cukup. Selain mengurangi biaya, Anda mungkin memiliki persyaratan tambahan untuk mengurangi latensi jaringan antara aplikasi tertentu yang sering memiliki komunikasi antar. Untuk mencapai kinerja jaringan yang optimal dan mengurangi biaya, Anda memerlukan cara untuk membatasi lalu lintas ke node tertentu. Misalnya, Microservice A harus selalu berbicara dengan Microservice B di Node 1, bahkan dalam pengaturan yang sangat tersedia (HA). Memiliki Microservice A pada Node 1 berbicara dengan Microservice B di Node 2 mungkin memiliki dampak negatif pada kinerja yang diinginkan untuk aplikasi semacam ini, terutama jika Node 2 berada di AZ yang terpisah sama sekali.

Menggunakan Kebijakan Lalu Lintas Internal Layanan

Untuk membatasi lalu lintas jaringan Pod ke node, Anda dapat menggunakan kebijakan lalu lintas internal Layanan . Secara default, lalu lintas yang dikirim ke Layanan beban kerja akan didistribusikan secara acak di berbagai titik akhir yang dihasilkan. Jadi dalam arsitektur HA, itu berarti lalu lintas dari Microservice A dapat pergi ke replika Microservice B apa pun pada node tertentu di AZ yang berbeda. Namun, dengan kebijakan lalu lintas internal Layanan ditetapkan keLocal, lalu lintas akan dibatasi ke titik akhir pada node tempat lalu lintas berasal. Kebijakan ini menentukan penggunaan eksklusif titik akhir node-lokal. Secara implikasi, biaya terkait lalu lintas jaringan Anda untuk beban kerja itu akan lebih rendah daripada jika distribusinya luas cluster. Selain itu, latensi akan lebih rendah, membuat aplikasi Anda lebih berkinerja.

catatan

Penting untuk dicatat bahwa fitur ini tidak dapat digabungkan dengan perutean sadar topologi di Kubernetes.

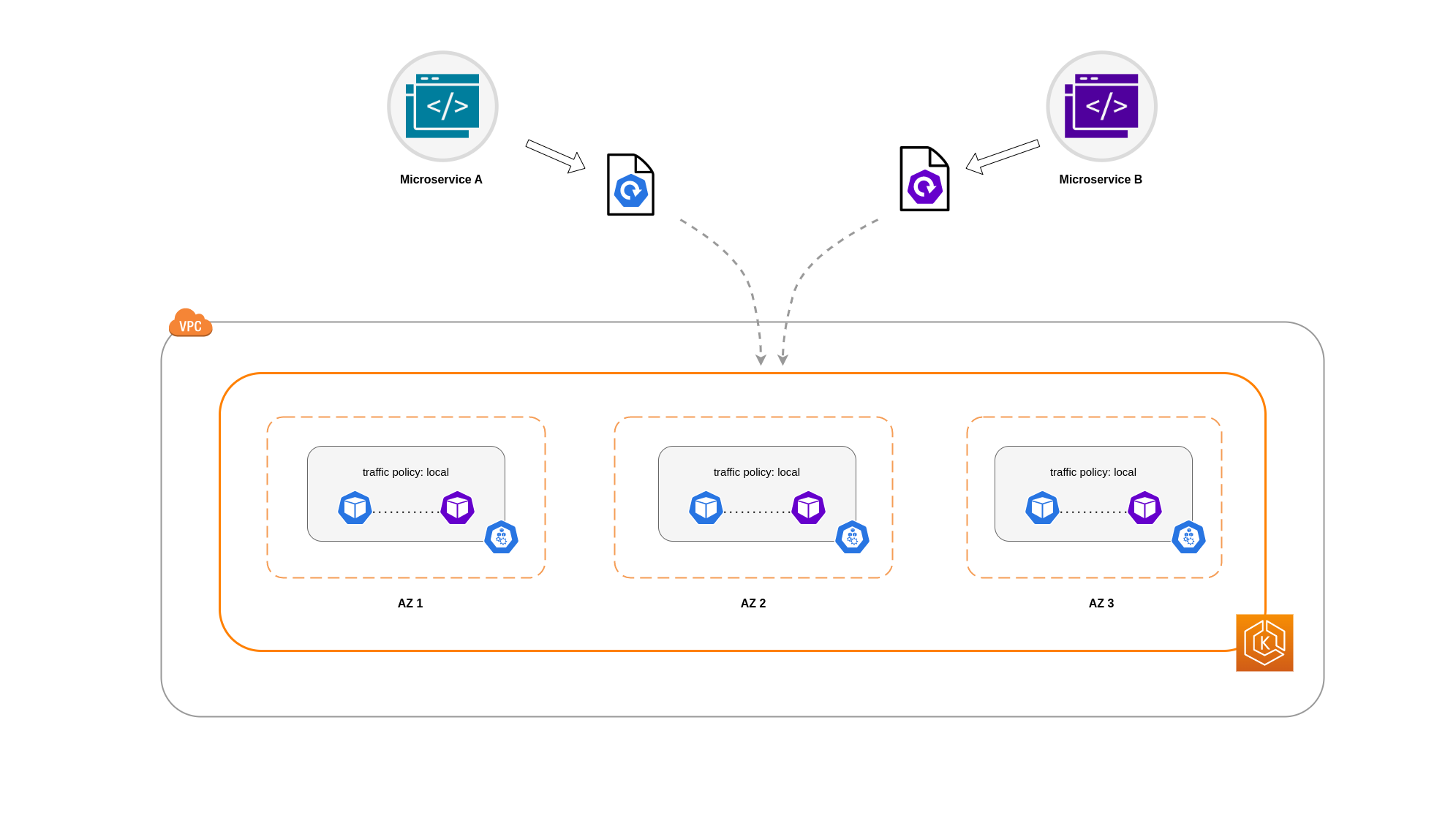

Lalu lintas internal lokal

Di bawah ini adalah cuplikan kode tentang cara mengatur kebijakan lalu lintas internal untuk Layanan.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003
  internalTrafficPolicy: Local

Untuk menghindari perilaku tak terduga dari aplikasi Anda karena penurunan lalu lintas, Anda harus mempertimbangkan pendekatan berikut:

  • Jalankan replika yang cukup untuk setiap Pod yang berkomunikasi

  • Memiliki penyebaran Pod yang relatif merata menggunakan batasan penyebaran topologi

  • Manfaatkan aturan afinitas pod untuk ko-lokasi Pod yang berkomunikasi

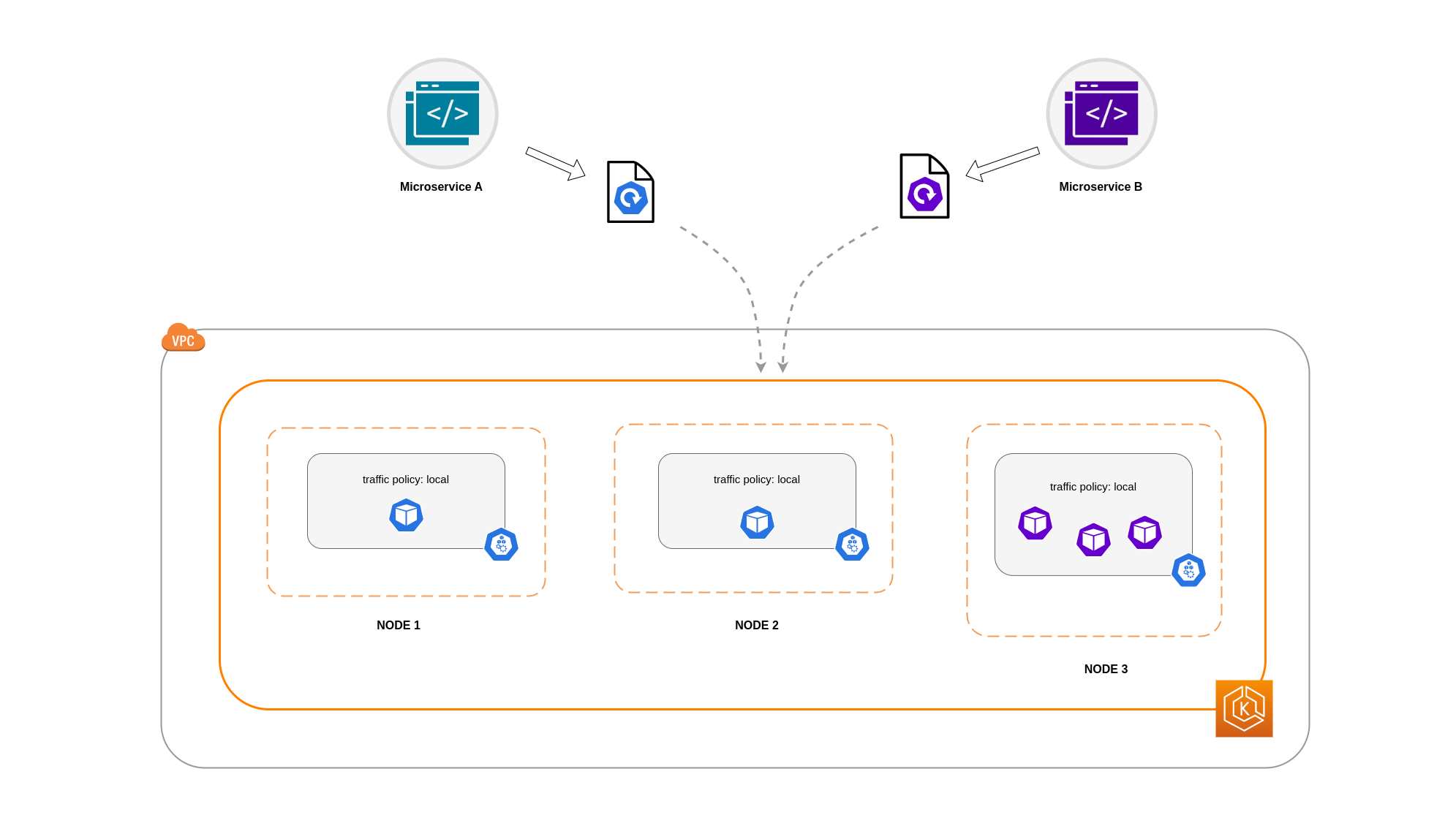

Dalam contoh ini, Anda memiliki 2 replika Microservice A dan 3 replika Microservice B. Jika Microservice A memiliki replika tersebar antara Node 1 dan 2, dan Microservice B memiliki semua 3 replika pada Node 3, maka mereka tidak akan dapat berkomunikasi karena kebijakan lalu lintas internal. Local Ketika tidak ada titik akhir node-lokal yang tersedia, lalu lintas dihilangkan.

node-lokal_no_peer

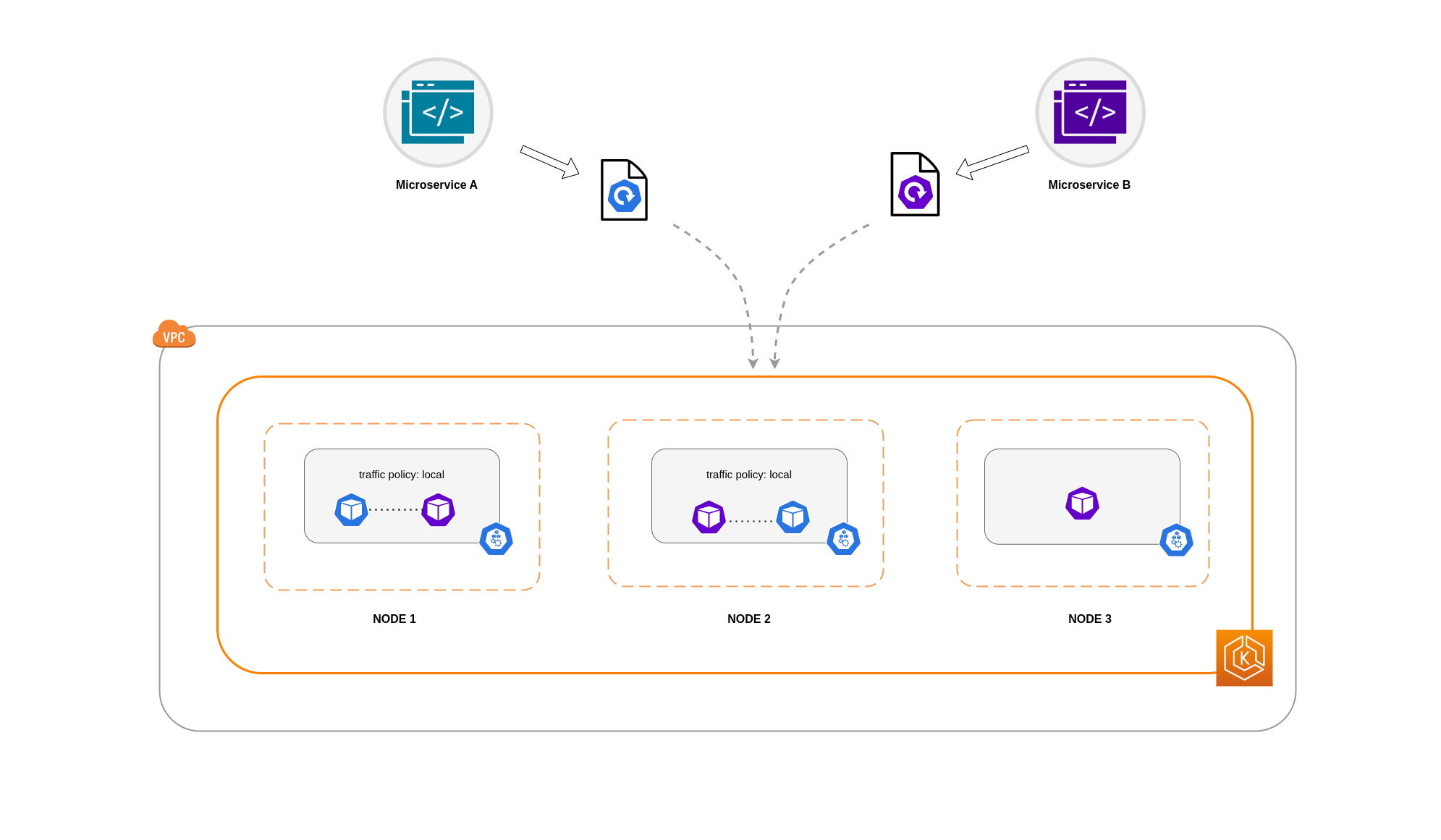

Jika Microservice B memang memiliki 2 dari 3 replika pada Node 1 dan 2, maka akan ada komunikasi antara aplikasi peer. Tetapi Anda masih akan memiliki replika Microservice B yang terisolasi tanpa replika peer untuk berkomunikasi.

node-lokal_dengan_rekan
catatan

Dalam beberapa skenario, replika terisolasi seperti yang digambarkan dalam diagram di atas mungkin tidak menimbulkan kekhawatiran jika masih melayani tujuan (seperti melayani permintaan dari lalu lintas masuk eksternal).

Menggunakan Kebijakan Lalu Lintas Internal Layanan dengan Kendala Penyebaran Topologi

Menggunakan kebijakan lalu lintas internal bersama dengan batasan penyebaran topologi dapat berguna untuk memastikan bahwa Anda memiliki jumlah replika yang tepat untuk mengkomunikasikan layanan mikro pada node yang berbeda.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: express-test
spec:
  replicas: 6
  selector:
    matchLabels:
      app: express-test
  template:
    metadata:
      labels:
        app: express-test
        tier: backend
    spec:
      topologySpreadConstraints:
      - maxSkew: 1
        topologyKey: "topology.kubernetes.io/zone"
        whenUnsatisfiable: ScheduleAnyway
        labelSelector:
          matchLabels:
            app: express-test

Menggunakan Kebijakan Lalu Lintas Internal Layanan dengan Aturan Afinitas Pod

Pendekatan lain adalah menggunakan aturan afinitas Pod saat menggunakan kebijakan lalu lintas internal Layanan. Dengan afinitas Pod, Anda dapat memengaruhi penjadwal untuk menempatkan Pod tertentu bersama karena komunikasi mereka yang sering. Dengan menerapkan batasan penjadwalan yang ketat (requiredDuringSchedulingIgnoredDuringExecution) pada Pod tertentu, ini akan memberi Anda hasil yang lebih baik untuk co-lokasi Pod saat Scheduler menempatkan Pod pada node.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: graphql
  namespace: ecommerce
  labels:
    app.kubernetes.io/version: "0.1.6"
    ...
    spec:
      serviceAccountName: graphql-service-account
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"

Penyeimbang Beban ke Komunikasi Pod

Beban kerja EKS biasanya didahului oleh load balancer yang mendistribusikan lalu lintas ke Pod yang relevan di cluster EKS Anda. Arsitektur Anda mungkin terdiri dari penye and/or imbang beban menghadap eksternal internal. Bergantung pada arsitektur dan konfigurasi lalu lintas jaringan Anda, komunikasi antara penyeimbang beban dan Pod dapat berkontribusi dalam jumlah yang signifikan terhadap biaya transfer data.

Anda dapat menggunakan AWS Load Balancer Controller untuk secara otomatis mengelola pembuatan sumber daya ELB (ALB dan NLB). Biaya transfer data yang Anda keluarkan dalam pengaturan tersebut akan tergantung pada jalur yang diambil oleh lalu lintas jaringan. AWS Load Balancer Controller mendukung dua mode lalu lintas jaringan, mode instance, dan mode ip.

Saat menggunakan mode instance, a NodePort akan dibuka pada setiap node di cluster EKS Anda. Penyeimbang beban kemudian akan memproksi lalu lintas secara merata di seluruh node. Jika sebuah node memiliki Pod tujuan yang berjalan di atasnya, maka tidak akan ada biaya transfer data yang dikeluarkan. Namun, jika Pod tujuan berada di node terpisah dan di AZ yang berbeda dari yang NodePort menerima lalu lintas, maka akan ada lompatan jaringan tambahan dari kube-proxy ke Pod tujuan. Dalam skenario seperti itu, akan ada biaya transfer data lintas AZ. Karena distribusi lalu lintas yang merata di seluruh node, sangat mungkin bahwa akan ada biaya transfer data tambahan yang terkait dengan lompatan lalu lintas jaringan lintas zona dari kube-proxy ke Pod tujuan yang relevan.

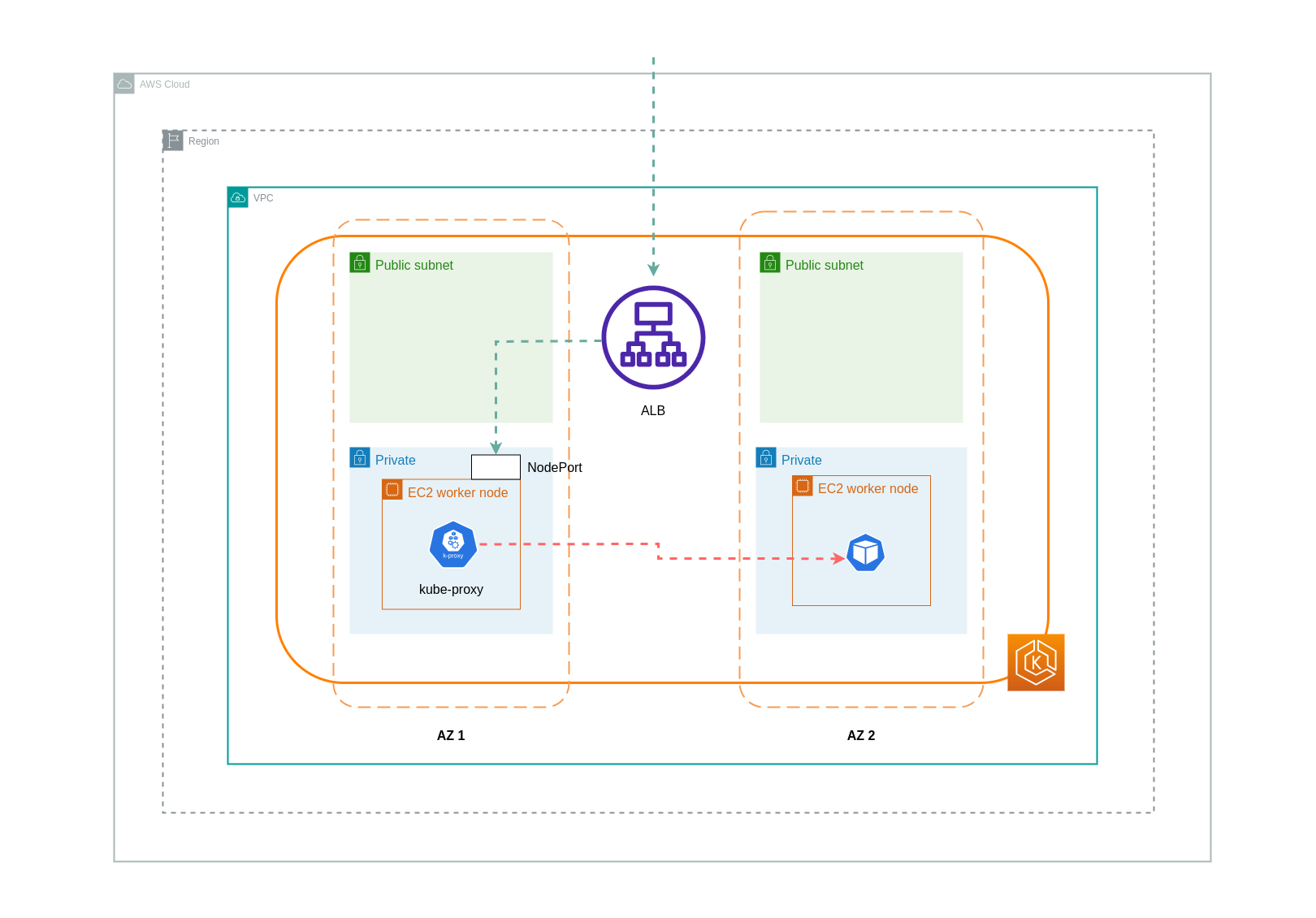

Diagram di bawah ini menggambarkan jalur jaringan untuk lalu lintas yang mengalir dari penyeimbang beban ke NodePort, dan selanjutnya dari kube-proxy ke Pod tujuan pada node terpisah di AZ yang berbeda. Ini adalah contoh pengaturan mode instance.

LB KE Pod

Saat menggunakan mode ip, lalu lintas jaringan diproksikan dari load balancer langsung ke Pod tujuan. Akibatnya, tidak ada biaya transfer data yang terlibat dalam pendekatan ini.

catatan

Disarankan agar Anda mengatur penyeimbang beban ke mode lalu lintas ip untuk mengurangi biaya transfer data. Untuk pengaturan ini, penting juga untuk memastikan bahwa penyeimbang beban Anda digunakan di semua subnet di VPC Anda.

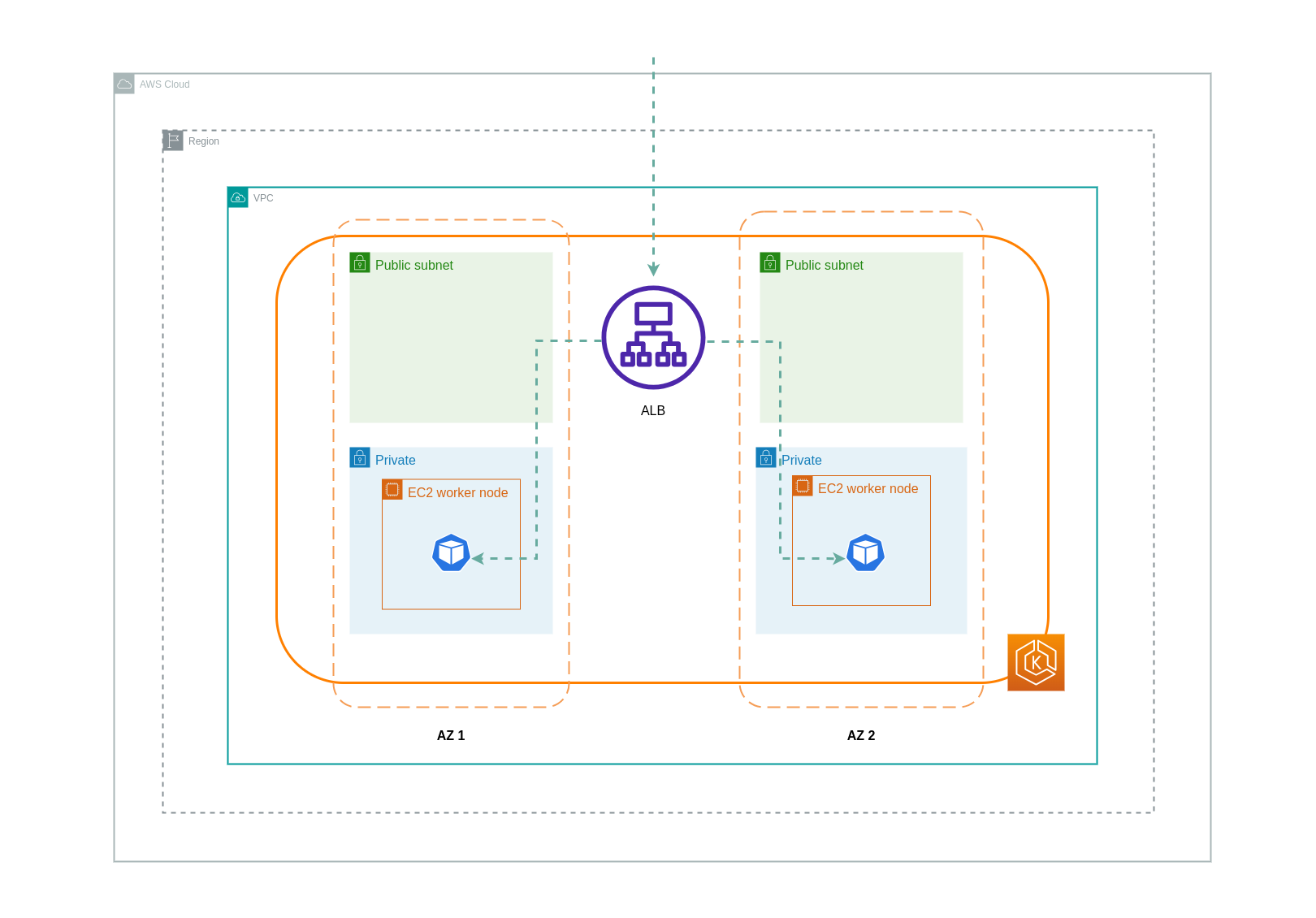

Diagram di bawah ini menggambarkan jalur jaringan untuk lalu lintas yang mengalir dari penyeimbang beban ke Pod dalam mode ip jaringan.

Modus IP

Transfer Data dari Container Registry

Amazon ECR

Transfer data ke registri pribadi Amazon ECR gratis. In-region Transfer data tidak dikenakan biaya, tetapi transfer data ke internet dan lintas wilayah akan dikenakan tarif Transfer Data Internet di kedua sisi transfer.

Anda harus menggunakan fitur replikasi gambar bawaan ECR untuk mereplikasi gambar kontainer yang relevan ke wilayah yang sama dengan beban kerja Anda. Dengan cara ini replikasi akan dikenakan biaya sekali, dan semua tarikan gambar wilayah (intra-wilayah) yang sama akan bebas.

Anda dapat lebih mengurangi biaya transfer data yang terkait dengan menarik gambar dari ECR (transfer data keluar) dengan menggunakan Antar muka VPC Endpoints untuk terhubung ke repositori ECR di wilayah. Pendekatan alternatif untuk menghubungkan ke titik akhir AWS publik ECR (melalui NAT Gateway dan Internet Gateway) akan menimbulkan biaya pemrosesan dan transfer data yang lebih tinggi. Bagian selanjutnya akan membahas pengurangan biaya transfer data antara beban kerja Anda dan Layanan AWS secara lebih rinci.

Jika menjalankan beban kerja dengan gambar yang sangat besar, Anda dapat membuat Image Mesin Amazon (AMI) kustom Anda sendiri dengan gambar kontainer yang telah di-cache sebelumnya. Ini dapat mengurangi waktu tarik gambar awal dan biaya transfer data potensial dari registri kontainer ke node pekerja EKS.

Transfer Data ke Layanan & AWS Internet

Ini adalah praktik umum untuk mengintegrasikan beban kerja Kubernetes dengan layanan AWS lain atau alat dan platform pihak ketiga melalui Internet. Infrastruktur jaringan yang mendasari yang digunakan untuk merutekan lalu lintas ke dan dari tujuan yang relevan dapat memengaruhi biaya yang dikeluarkan dalam proses transfer data.

Menggunakan NAT Gateway

NAT Gateway adalah komponen jaringan yang melakukan terjemahan alamat jaringan (NAT). Diagram di bawah ini menggambarkan Pod dalam cluster EKS yang berkomunikasi dengan layanan AWS lain (Amazon ECR, DynamoDB, dan S3), dan platform pihak ketiga. Dalam contoh ini, Pod berjalan di subnet pribadi di AZ terpisah. Untuk mengirim dan menerima lalu lintas dari Internet, NAT Gateway dikerahkan ke subnet publik dari satu AZ, memungkinkan sumber daya apa pun dengan alamat IP pribadi untuk berbagi satu alamat IP publik untuk mengakses Internet. NAT Gateway ini pada gilirannya berkomunikasi dengan komponen Internet Gateway, memungkinkan paket dikirim ke tujuan akhir mereka.

Gerbang NAT

Saat menggunakan NAT Gateway untuk kasus penggunaan seperti itu, Anda dapat meminimalkan biaya transfer data dengan menerapkan NAT Gateway di setiap AZ. Dengan cara ini, lalu lintas yang dialihkan ke Internet akan melalui NAT Gateway di AZ yang sama, menghindari transfer data antar AZ. Namun, meskipun Anda akan menghemat biaya transfer data Inter-AZ, implikasi dari pengaturan ini adalah bahwa Anda akan mengeluarkan biaya NAT Gateway tambahan dalam arsitektur Anda.

Pendekatan yang direkomendasikan ini digambarkan dalam diagram di bawah ini.

Pendekatan yang disarankan

Menggunakan VPC Endpoint

Untuk lebih mengurangi biaya dalam arsitektur tersebut, Anda harus menggunakan Endpoint VPC untuk membangun konektivitas antara beban kerja Anda dan layanan AWS. Titik Akhir VPC memungkinkan Anda mengakses layanan AWS dari dalam VPC tanpa data/network paket yang melintasi Internet. Semua lalu lintas bersifat internal dan tetap berada di dalam jaringan AWS. Ada dua jenis Titik Akhir VPC: Titik Akhir Antarmuka VPC (didukung oleh banyak layanan AWS) dan Gateway VPC Endpoints (hanya didukung oleh S3 dan DynamoDB).

Titik Akhir Gateway VPC

Tidak ada biaya transfer per jam atau data yang terkait dengan Gateway VPC End points. Saat menggunakan Gateway VPC Endpoint, penting untuk dicatat bahwa mereka tidak dapat diperpanjang melintasi batas VPC. Mereka tidak dapat digunakan dalam peering VPC, jaringan VPN, atau melalui Direct Connect.

Antarmuka Titik Akhir VPC

Titik Akhir VPC dikenakan biaya per jam dan dikenakan biaya tambahan terkait dengan pemrosesan data melalui ENI yang mendasarinya. Perhatikan bahwa transfer data inter-AZ tidak dikenakan biaya.

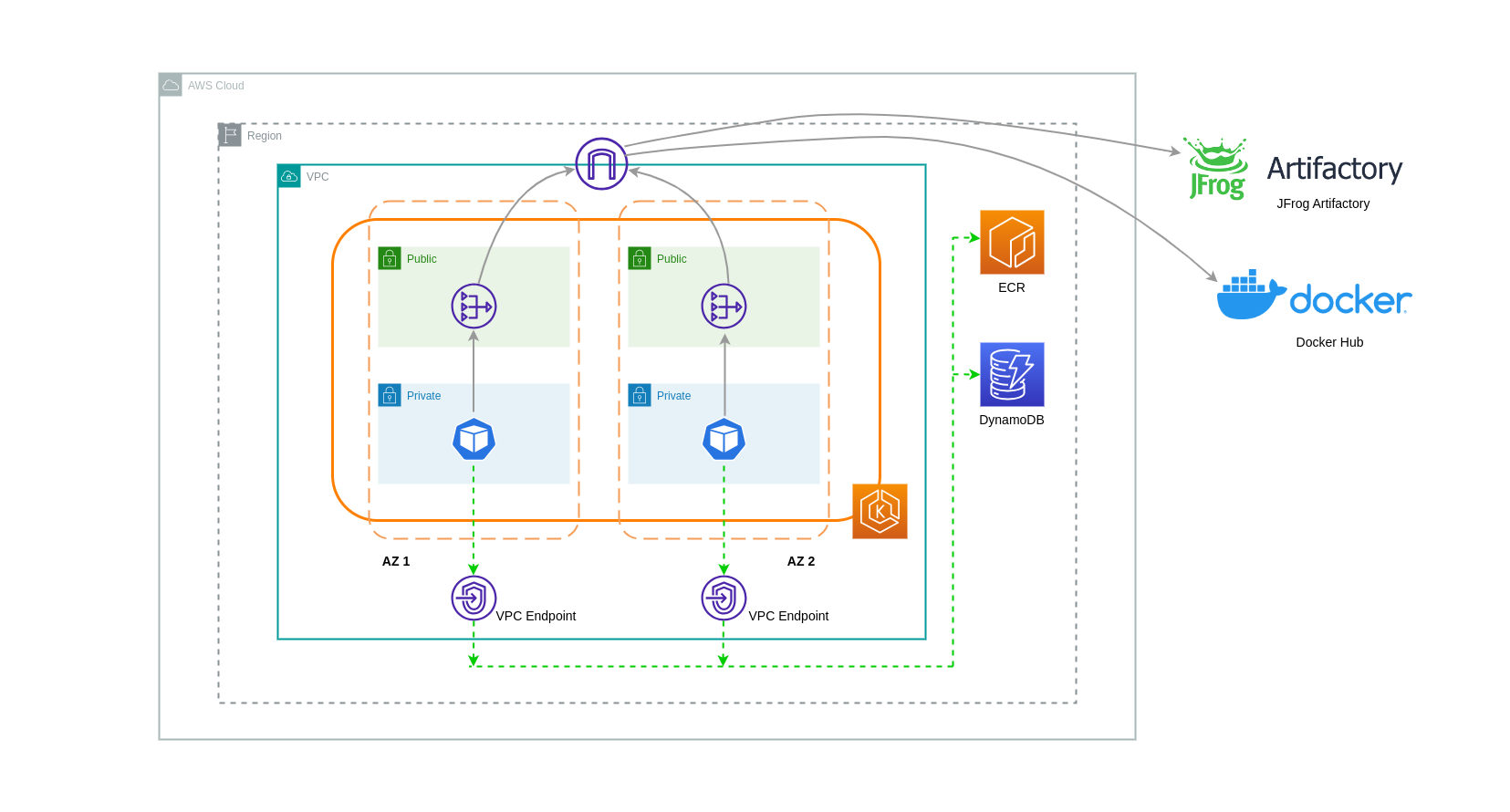

Diagram di bawah ini menunjukkan Pod berkomunikasi dengan layanan AWS melalui Titik Akhir VPC.

Titik Akhir VPC

Transfer Data Antar VPC

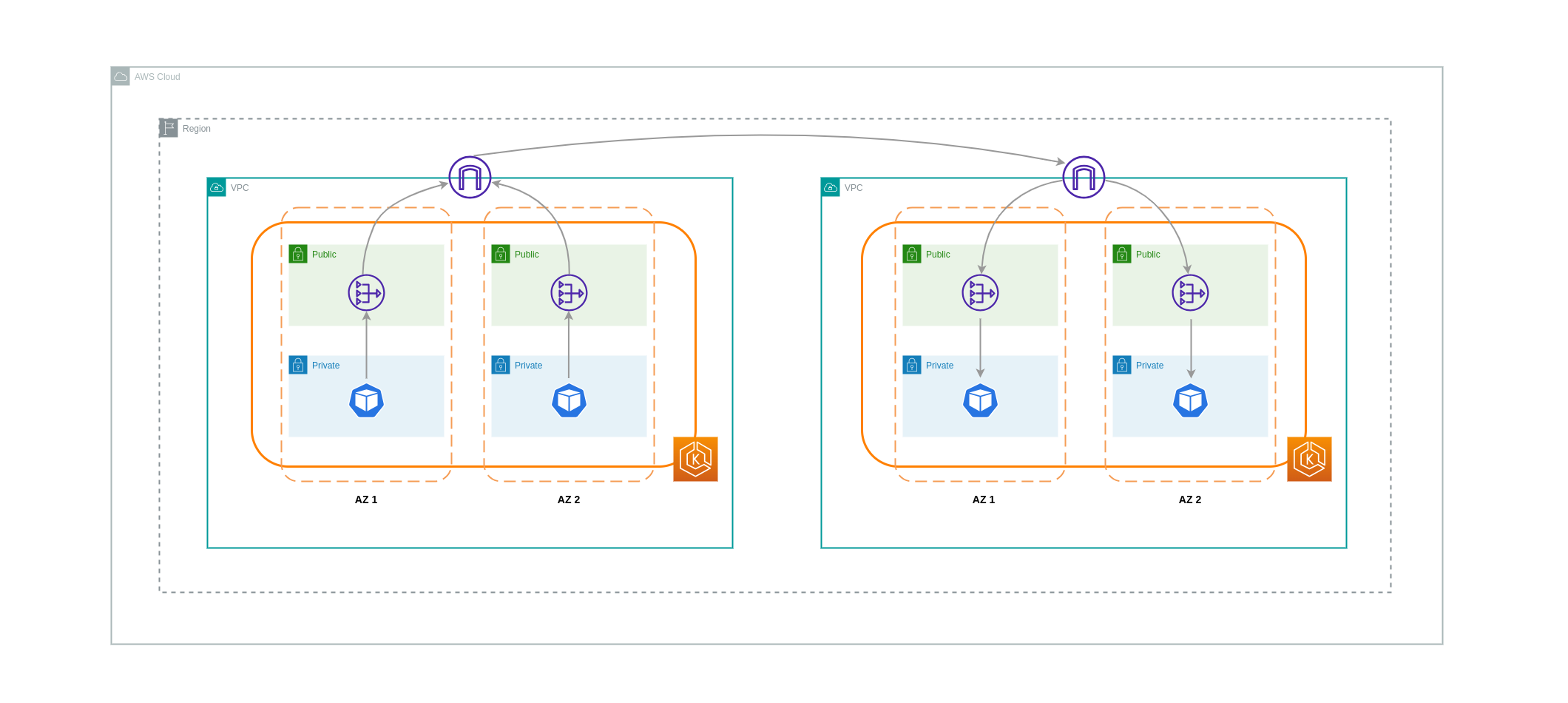

Dalam beberapa kasus, Anda mungkin memiliki beban kerja di VPC yang berbeda (dalam wilayah AWS yang sama) yang perlu berkomunikasi satu sama lain. Hal ini dapat dicapai dengan memungkinkan lalu lintas untuk melintasi internet publik melalui Internet Gateway yang terhubung ke masing-masing VPC. Komunikasi tersebut dapat diaktifkan dengan menerapkan komponen infrastruktur seperti instans EC2, NAT Gateway atau instans NAT di subnet publik. Namun, pengaturan yang menyertakan komponen-komponen ini akan dikenakan biaya untuk processing/transferring data masuk dan keluar dari VPC. Jika lalu lintas ke dan dari VPC terpisah bergerak melintasi AZ, maka akan ada biaya tambahan dalam transfer data. Diagram di bawah ini menggambarkan pengaturan yang menggunakan NAT Gateway dan Internet Gateway untuk membangun komunikasi antara beban kerja di VPC yang berbeda.

Antara VPC

Koneksi Peering VPC

Untuk mengurangi biaya untuk kasus penggunaan seperti itu, Anda dapat menggunakan VPC Pe ering. Dengan koneksi VPC Peering, tidak ada biaya transfer data untuk lalu lintas jaringan yang tetap dalam AZ yang sama. Jika lalu lintas melintasi AZ, akan ada biaya yang dikeluarkan. Meskipun demikian, pendekatan VPC Peering direkomendasikan untuk komunikasi hemat biaya antara beban kerja di VPC terpisah dalam wilayah AWS yang sama. Namun, penting untuk dicatat bahwa peering VPC terutama efektif untuk konektivitas VPC 1:1 karena tidak memungkinkan jaringan transitif.

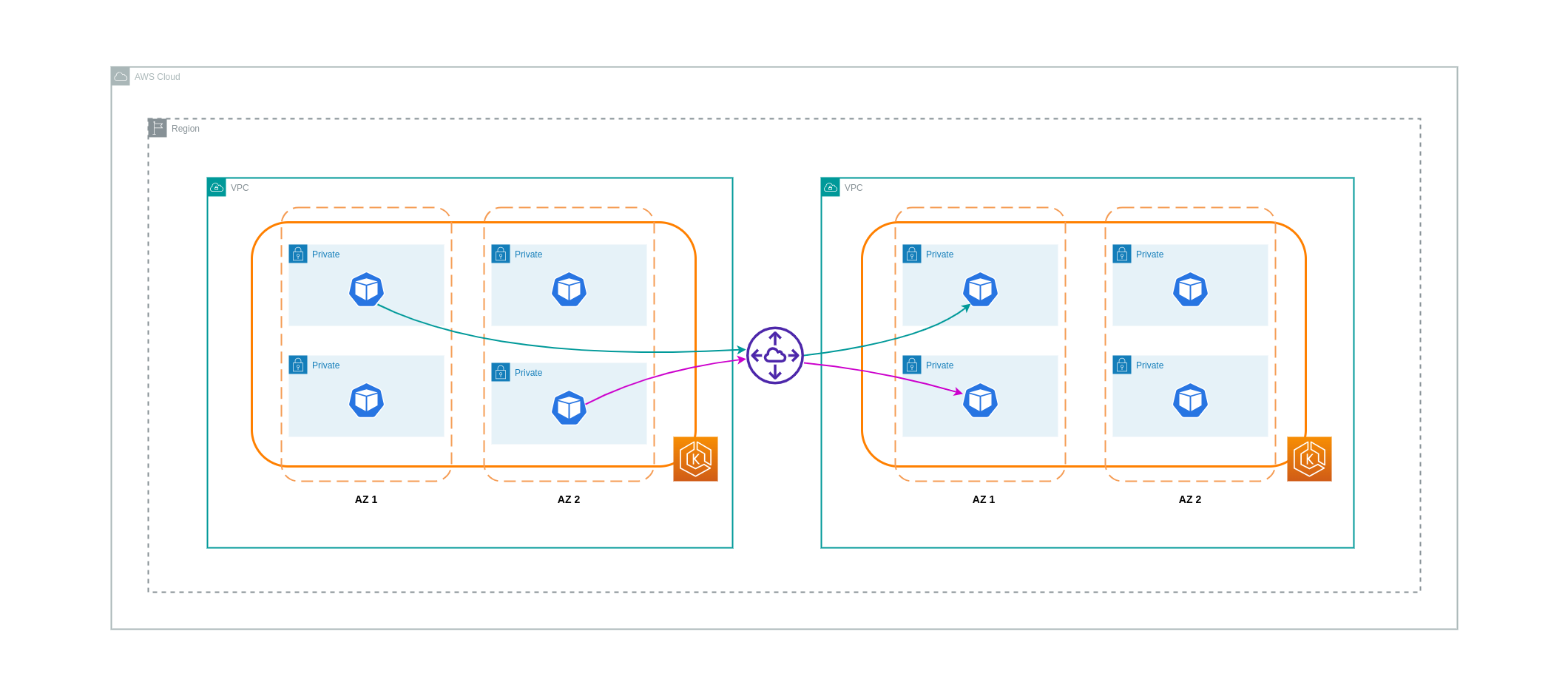

Diagram di bawah ini adalah representasi tingkat tinggi dari komunikasi beban kerja melalui koneksi peering VPC.

Mengintip

Koneksi Jaringan Transitif

Seperti yang ditunjukkan di bagian sebelumnya, koneksi VPC Peering tidak memungkinkan konektivitas jaringan transitif. Jika Anda ingin menghubungkan 3 atau lebih VPC dengan persyaratan jaringan transitif, maka Anda harus menggunakan Transit Gateway (TGW). Ini akan memungkinkan Anda untuk mengatasi batas VPC Peering atau overhead operasional apa pun yang terkait dengan memiliki beberapa koneksi VPC Peering antara beberapa VPC. Anda dit agih setiap jam dan untuk data yang dikirim ke TGW. Tidak ada biaya tujuan yang terkait dengan lalu lintas antar AZ yang mengalir melalui TGW.

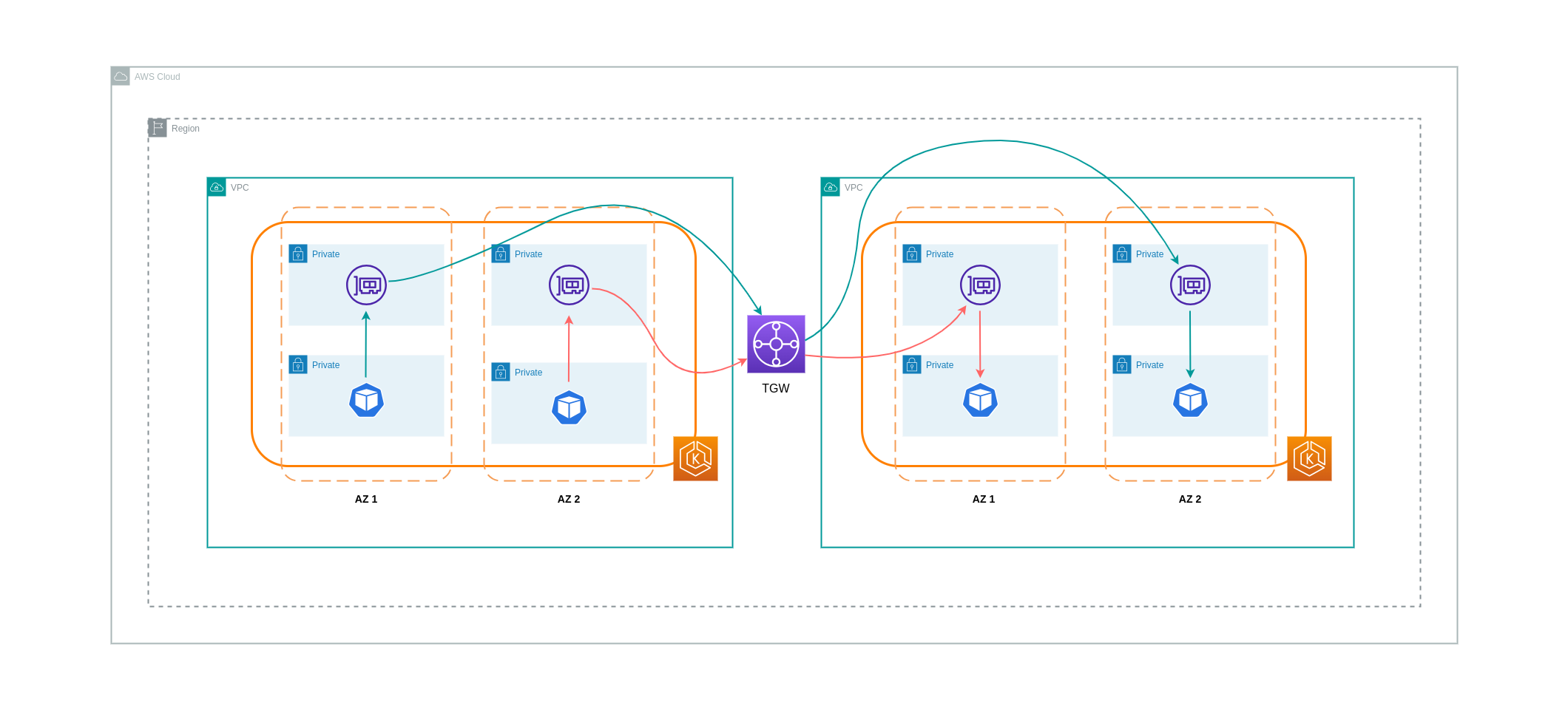

Diagram di bawah ini menunjukkan lalu lintas antar AZ yang mengalir melalui TGW antara beban kerja di VPC yang berbeda tetapi dalam wilayah AWS yang sama.

Transitif

Menggunakan Service Mesh

Jaring layanan menawarkan kemampuan jaringan yang kuat yang dapat digunakan untuk mengurangi biaya terkait jaringan di lingkungan cluster EKS Anda. Namun, Anda harus mempertimbangkan dengan cermat tugas operasional dan kompleksitas yang akan diperkenalkan oleh mesh layanan ke lingkungan Anda jika Anda mengadopsinya.

Membatasi Lalu Lintas ke Zona Ketersediaan

Menggunakan Distribusi Tertimbang Lokalitas Istio

Istio memungkinkan Anda untuk menerapkan kebijakan jaringan ke lalu lintas setelah routing terjadi. Ini dilakukan dengan menggunakan A turan Tujuan seperti distribusi tertimbang lokalitas. Dengan menggunakan fitur ini, Anda dapat mengontrol berat (dinyatakan sebagai persentase) lalu lintas yang dapat menuju ke tujuan tertentu berdasarkan asalnya. Sumber lalu lintas ini dapat berasal dari penyeimbang beban eksternal (atau menghadap publik) atau Pod di dalam cluster itu sendiri. Ketika semua titik akhir Pod tersedia, lokalitas akan dipilih berdasarkan algoritma load balancing round-robin tertimbang. Jika titik akhir tertentu tidak sehat atau tidak tersedia, bobot lokal itas akan secara otomatis disesuaikan untuk mencerminkan perubahan ini pada titik akhir yang tersedia.

catatan

Sebelum menerapkan distribusi tertimbang lokalitas, Anda harus mulai dengan memahami pola lalu lintas jaringan dan implikasi kebijakan Aturan Tujuan terhadap perilaku aplikasi Anda. Dengan demikian, penting untuk memiliki mekanisme pelacakan terdistribusi dengan alat seperti AWS X-Ray atau Jaeger.

Aturan Tujuan Istio yang dirinci di atas juga dapat diterapkan untuk mengelola lalu lintas dari penyeimbang beban ke Pod di cluster EKS Anda. Aturan distribusi tertimbang lokalitas dapat diterapkan ke Layanan yang menerima lalu lintas dari penyeimbang beban yang sangat tersedia (khususnya Ingress Gateway). Aturan-aturan ini memungkinkan Anda untuk mengontrol berapa banyak lalu lintas menuju ke mana berdasarkan asal zonalnya - penyeimbang beban dalam kasus ini. Jika dikonfigurasi dengan benar, lalu lintas lintas zona keluar akan lebih sedikit dibandingkan dengan penyeimbang beban yang mendistribusikan lalu lintas secara merata atau acak ke replika Pod di AZ yang berbeda.

Di bawah ini adalah contoh blok kode sumber daya Aturan Tujuan di Istio. Seperti dapat dilihat di bawah, sumber daya ini menentukan konfigurasi tertimbang untuk lalu lintas masuk dari 3 AZ berbeda di eu-west-1 wilayah tersebut. Konfigurasi ini menyatakan bahwa sebagian besar lalu lintas masuk (70% dalam hal ini) dari AZ tertentu harus diproksikan ke tujuan di AZ yang sama dari mana asalnya.

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: express-test-dr
spec:
  host: express-test.default.svc.cluster.local
  trafficPolicy:
    loadBalancer:                      +
      localityLbSetting:
        distribute:
        - from: eu-west-1/eu-west-1a/  +
          to:
            "eu-west-1/eu-west-1a/_": 70
            "eu-west-1/eu-west-1b/_": 20
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1b/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 70
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1c/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 10
            "eu-west-1/eu-west-1c/*": 70**
    connectionPool:
      http:
        http2MaxRequests: 10
        maxRequestsPerConnection: 10
    outlierDetection:
      consecutiveGatewayErrors: 1
      interval: 1m
      baseEjectionTime: 30s
catatan

Berat minimum yang dapat didistribusikan tujuan adalah 1%. Alasan untuk ini adalah untuk mempertahankan wilayah dan zona failover jika titik akhir di tujuan utama menjadi tidak sehat atau tidak tersedia.

Diagram di bawah ini menggambarkan skenario di mana ada penyeimbang beban yang sangat tersedia di wilayah eu-west-1 dan distribusi tertimbang lokalitas diterapkan. Kebijakan Aturan Tujuan untuk diagram ini dikonfigurasi untuk mengirim 60% lalu lintas yang berasal dari eu-west-1a ke Pod di AZ yang sama, sedangkan 40% lalu lintas dari eu-west-1a harus pergi ke Pod di eu-west-1b.

Kontrol Lalu Lintas Istop

Membatasi Lalu Lintas ke Zona Ketersediaan dan Node

Menggunakan Kebijakan Lalu Lintas Internal Layanan dengan Istio

Untuk mengurangi biaya jaringan yang terkait dengan lalu lintas masuk eksternal dan lalu lintas internal antar Pod, Anda dapat menggabungkan Aturan Tujuan Istio dan kebijakan lalu lintas internal Layanan Kubernetes. Cara menggabungkan aturan tujuan Istio dengan kebijakan lalu lintas internal layanan akan sangat bergantung pada 3 hal:

  • Peran layanan mikro

  • Pola lalu lintas jaringan di seluruh layanan mikro

  • Bagaimana layanan mikro harus diterapkan di seluruh topologi cluster Kubernetes

Diagram di bawah ini menunjukkan seperti apa aliran jaringan dalam kasus permintaan bersarang dan bagaimana kebijakan yang disebutkan di atas akan mengontrol lalu lintas.

Kebijakan lalu lintas eksternal dan internal

  1. Pengguna akhir membuat permintaan ke APP A, yang pada gilirannya membuat permintaan bersarang ke APP C. Permintaan ini pertama kali dikirim ke penyeimbang beban yang sangat tersedia, yang memiliki instance di AZ 1 dan AZ 2 seperti yang ditunjukkan diagram di atas.

  2. Permintaan masuk eksternal kemudian dialihkan ke tujuan yang benar oleh Layanan Virtual Istio.

  3. Setelah permintaan dirutekan, Aturan Tujuan Istio mengontrol berapa banyak lalu lintas yang masuk ke AZ masing-masing berdasarkan dari mana asalnya (AZ 1 atau AZ 2).

  4. Lalu lintas kemudian pergi ke Layanan untuk APP A, dan kemudian diproksi ke titik akhir Pod masing-masing. Seperti yang ditunjukkan pada diagram, 80% dari lalu lintas masuk dikirim ke titik akhir Pod di AZ 1, dan 20% dari lalu lintas masuk dikirim ke AZ 2.

  5. APP A kemudian membuat permintaan internal ke APP C. Layanan APP C memiliki kebijakan lalu lintas internal yang diaktifkan (internalTrafficPolicy`: Lokal`).

  6. Permintaan internal dari APP A (pada NODE 1) ke APP C berhasil karena titik akhir node-lokal yang tersedia untuk APP C.

  7. Permintaan internal dari APP A (pada NODE 3) ke APP C gagal karena tidak ada titik akhir node-lokal yang tersedia untuk APP C. Seperti yang ditunjukkan diagram, APP C tidak memiliki replika pada NODE 3. * *

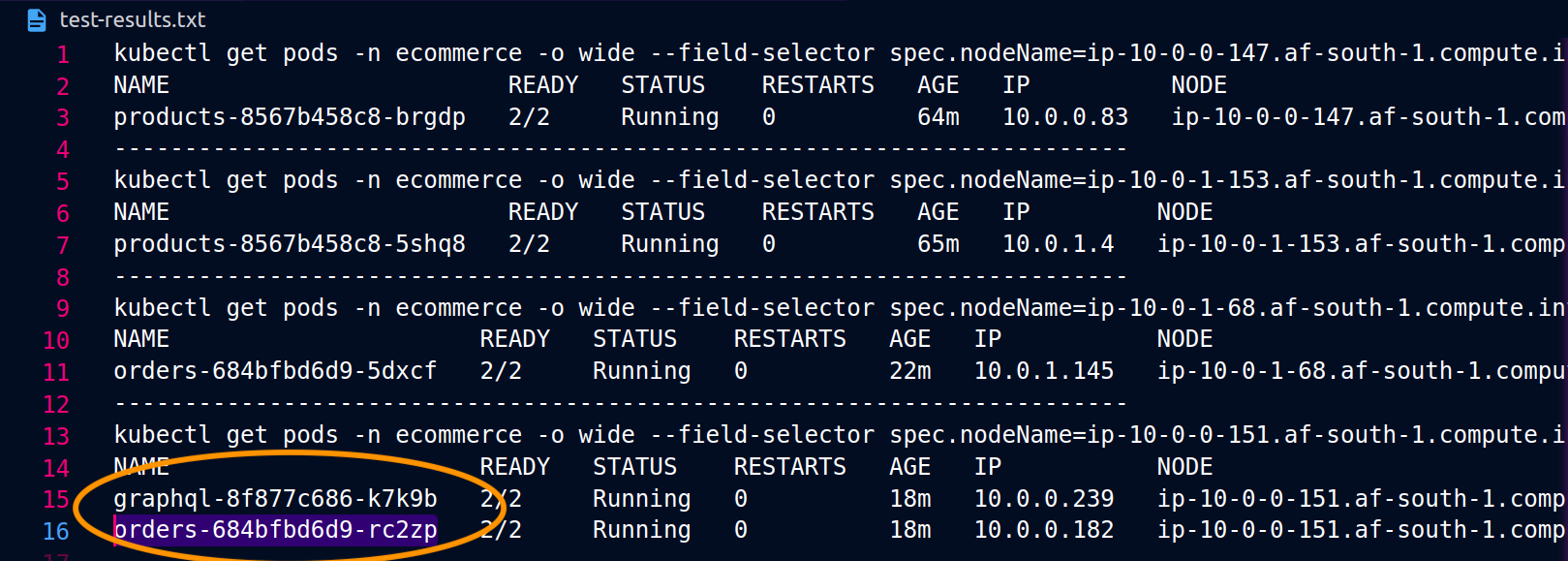

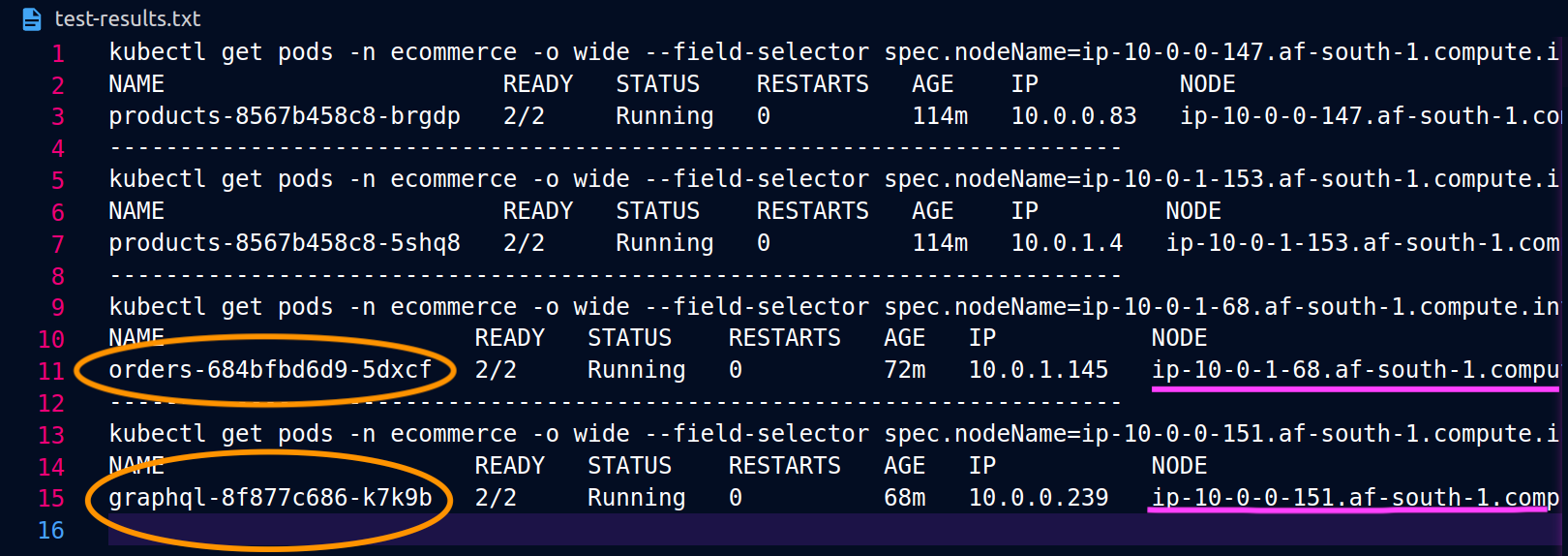

Tangkapan layar di bawah ini diambil dari contoh langsung dari pendekatan ini. Kumpulan tangkapan layar pertama menunjukkan permintaan eksternal yang berhasil ke a graphql dan permintaan bersarang yang graphql berhasil dari orders replika yang ditempatkan bersama pada node. ip-10-0-0-151.af-south-1.compute.internal

Sebelum
Sebelum hasil

Dengan Istio, Anda dapat memverifikasi dan mengekspor statistik dari setiap cluster hulu dan titik akhir yang diketahui proxy Anda. Ini dapat membantu memberikan gambaran aliran jaringan serta bagian distribusi di antara layanan beban kerja. Melanjutkan dengan contoh yang samaorders, titik akhir yang diketahui graphql proxy dapat diperoleh menggunakan perintah berikut:

kubectl exec -it deploy/graphql -n ecommerce -c istio-proxy -- curl localhost:15000/clusters | grep orders
...
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_error::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_success::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_timeout::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_total::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**health_flags::healthy**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**region::af-south-1**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**zone::af-south-1b**
...

Dalam hal ini, graphql proxy hanya mengetahui orders titik akhir untuk replika yang berbagi node dengannya. Jika Anda menghapus internalTrafficPolicy: Local pengaturan dari Layanan pesanan, dan menjalankan kembali perintah seperti yang di atas, maka hasilnya akan mengembalikan semua titik akhir replika yang tersebar di node yang berbeda. Selanjutnya, dengan memeriksa masing-masing titik akhir, Anda akan melihat pangsa yang relatif merata dalam distribusi jaringan. rq_total Akibatnya, jika titik akhir dikaitkan dengan layanan hulu yang berjalan di AZ yang berbeda, maka distribusi jaringan ini di seluruh zona akan menghasilkan biaya yang lebih tinggi.

Seperti disebutkan di bagian sebelumnya di atas, Anda dapat menempatkan bersama Pod yang sering berkomunikasi dengan menggunakan afinitas pod.

...
spec:
...
  template:
    metadata:
      labels:
        app: graphql
        role: api
        workload: ecommerce
    spec:
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"
      nodeSelector:
        managedBy: karpenter
        billing-team: ecommerce
...

Ketika orders replika graphql dan tidak hidup berdampingan pada node (ip-10-0-0-151.af-south-1.compute.internal) yang sama, permintaan pertama berhasil seperti yang dicatat oleh tangkapan layar Postman 200 response code di bawah ini, sedangkan permintaan bersarang kedua dari to gagal dengan graphql aorders. graphql 503 response code

After After results

Sumber Daya Tambahan
