Memposisikan sensor

Untuk mendeteksi kelainan pada komponen mesin, pasang sensor di semua lokasi di mana suhu dan getaran dapat diukur secara efektif.

Untuk mencapai akurasi terbesar:

  • Pasang sensor langsung ke rumah komponen target.

  • Minimalkan panjang jalur transmisi getaran (jarak antara sumber getaran dan sensor).

  • Hindari memasang sensor di mana pengukurannya dapat berosilasi karena frekuensi alami, seperti pada penutup lembaran logam.

Getaran akan melemahkan hingga 30-36" (75—90 cm) dari sumbernya.

Atribut jalur transmisi getaran yang dapat mengurangi panjang jalur transmisi meliputi:

  • jumlah permukaan pemasangan, yang dapat menyebabkan refleksi sinyal

  • bahan seperti karet atau plastik, yang dapat menyerap getaran

catatan

Amazon Monitron sensor adalah sensor getaran 3 sumbu. Tanda X, Y, dan Z menunjukkan arah dari tiga sumbu. Sumbu ini ditandai pada bodi sensor. Oleh karena itu, tidak perlu menyelaraskan sumbu tertentu dengan arah getaran aset.

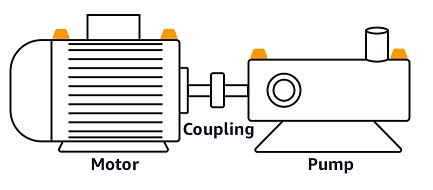

Contoh berikut dari set pompa motor listrik menunjukkan lokasi sensor, dengan empat posisi: dua pada motor dan dua di pompa.

Diagram motor dan pompa dihubungkan dengan kopling, tanpa lokasi sensor ditampilkan.

Contoh berikut menunjukkan di mana Anda dapat memasang sensor jika perhatian utama Anda adalah motor daripada pompa.

Diagram sederhana dari sistem motor dan pompa dengan label yang menunjukkan posisi mereka.

Gearbox dan bearing juga merupakan contoh lokasi umum di mana Anda mungkin ingin menempatkan sensor.

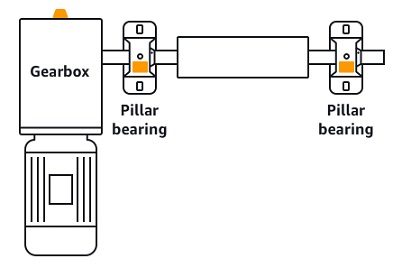

Diagram yang menunjukkan gearbox terhubung ke dua bantalan pilar melalui poros.

Untuk peralatan kompleks dengan beberapa bagian yang bergerak (seperti gearbox), posisikan sensor untuk meminimalkan panjang jalur transmisi dari sumber getaran utama. Perhatikan bahwa getaran berkurang ketika ditransmisikan antara bagian peralatan yang berdekatan, sehingga jarak terpendek antara sensor dan sumber getaran tidak selalu merupakan pilihan terbaik.

Contoh gearbox berikut menunjukkan bagaimana getaran dapat ditransmisikan melalui peralatan dengan cara ini, bersama dengan lokasi potensial bagi sensor untuk mendeteksi getaran ini.

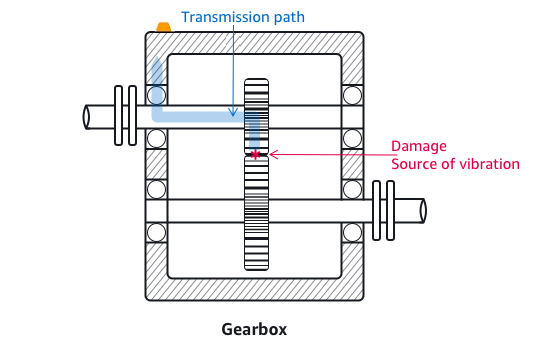

Diagram gearbox yang menunjukkan jalur transmisi dan sumber kerusakan yang menyebabkan getaran.

Untuk jenis peralatan lainnya, posisi terbaik bisa kurang jelas. Misalnya, saat menempatkan sensor untuk memantau bantalan, posisikan dekat dengan zona beban bantalan, yang didasarkan pada arah beban pada bantalan seperti yang ditunjukkan di bawah ini.

Diagram yang menunjukkan penempatan sensor di dekat zona beban bantalan, ditunjukkan oleh area merah muda dan panah.

Berbagai jenis beban pada bantalan menghasilkan zona beban yang berbeda. Menempatkan sensor sedekat mungkin ke pusat zona beban kemungkinan besar akan memberikan data terbaik.

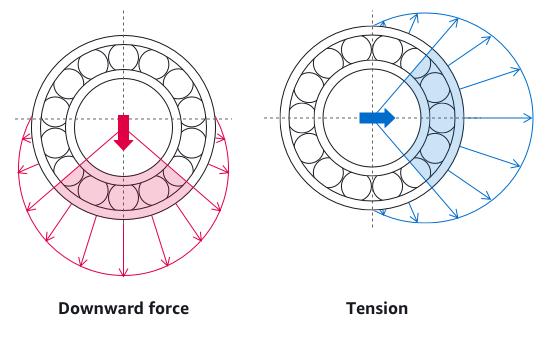

Diagram yang menunjukkan efek gaya dan tegangan ke bawah pada bantalan dengan zona beban berbeda yang disorot.

Untuk informasi tentang cara memasang sensor, lihatMemasang sensor.
