Maksimalkan bandwidth jaringan di EC2 instans Amazon dengan beberapa kartu jaringan

Banyak jenis contoh yang mendukung EFA juga memiliki beberapa kartu jaringan. Untuk informasi selengkapnya, lihat Kartu jaringan. Jika Anda berencana untuk menggunakan EFA dengan salah satu jenis instans ini, kami merekomendasikan konfigurasi dasar berikut:

  • Untuk antarmuka jaringan utama (indeks kartu jaringan0, indeks perangkat0), buat antarmuka EFA (EFA dengan ENA). Anda tidak dapat menggunakan antarmuka jaringan khusus EFA sebagai antarmuka jaringan utama.

  • Untuk setiap antarmuka jaringan tambahan, gunakan indeks kartu jaringan yang tidak digunakan berikutnya, indeks perangkat1, dan EFA (EFA dengan ENA) atau antarmuka jaringan khusus EFA, tergantung pada kasus penggunaan Anda, seperti persyaratan bandwidth ENA atau ruang alamat IP. Misalnya kasus penggunaan, lihatKonfigurasi EFA untuk instans P5.

catatan

Instans P5 memerlukan antarmuka jaringan untuk dikonfigurasi dengan cara tertentu untuk mengaktifkan bandwidth jaringan maksimum. Untuk informasi selengkapnya, lihat Konfigurasi EFA untuk instans P5.

Contoh berikut menunjukkan cara meluncurkan instance berdasarkan rekomendasi ini.

Instance launch
Untuk menentukan EFAs selama peluncuran instance menggunakan wizard instance peluncuran

  1. Di bagian Pengaturan jaringan, pilih Edit.

  2. Perluas Konfigurasi jaringan lanjutan.

  3. Untuk antarmuka jaringan utama (Antarmuka jaringan 1), pilih Indeks kartu jaringan = 0, Indeks perangkat = 0, dan Jenis antarmuka = EFA dengan ENA.

  4. Untuk setiap antarmuka jaringan tambahan yang diperlukan, pilih Tambahkan antarmuka jaringan. Untuk indeks kartu Jaringan pilih indeks yang tidak digunakan berikutnya, lalu pilih Indeks perangkat = 1, dan Jenis antarmuka = EFA dengan ENA atau EFA saja.

Untuk menentukan EFAs selama peluncuran instance menggunakan perintah run-instance

Untuk--network-interfaces, tentukan jumlah antarmuka jaringan yang diperlukan. Untuk antarmuka jaringan utama, tentukanNetworkCardIndex=0,DeviceIndex=0, danInterfaceType=efa. Untuk setiap antarmuka jaringan tambahan, untuk NetworkCardIndex menentukan indeks yang tidak digunakan berikutnya,DeviceIndex=1, dan InterfaceType=efa atau. efa-only

Contoh cuplikan perintah berikut menunjukkan permintaan dengan 32 perangkat EFA dan satu perangkat ENA.

$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami-0abcdef1234567890 \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only"
...
Launch templates
EFAs Untuk menambah template peluncuran menggunakan EC2 konsol Amazon

  1. Di bagian Pengaturan jaringan, perluas Konfigurasi jaringan lanjutan.

  2. Untuk menambahkan antarmuka jaringan utama (Antarmuka jaringan 1), pilih Tambahkan antarmuka jaringan dan kemudian pilih Indeks kartu jaringan = 0, Indeks perangkat = 0, dan Jenis antarmuka = EFA dengan ENA.

  3. Untuk menambahkan antarmuka jaringan tambahan, pilih Tambahkan antarmuka jaringan. Untuk indeks kartu Jaringan, pilih indeks yang tidak digunakan berikutnya, lalu pilih Indeks perangkat = 1, dan Jenis antarmuka = EFA dengan ENA atau EFA saja.

Untuk EFAs menambah template peluncuran menggunakan create-launch-templateperintah

UntukNetworkInterfaces, tentukan jumlah antarmuka jaringan yang diperlukan. Untuk antarmuka jaringan utama, tentukanNetworkCardIndex=0,DeviceIndex=0, danInterfaceType=efa. Untuk setiap antarmuka jaringan tambahan, untuk NetworkCardIndex menentukan indeks yang tidak digunakan berikutnya,DeviceIndex=1, dan InterfaceType=efa atau. efa-only

Cuplikan berikut menunjukkan contoh dengan 3 antarmuka jaringan dari kemungkinan 32 antarmuka jaringan.

"NetworkInterfaces":[
{
  "NetworkCardIndex":0,
  "DeviceIndex":0,
  "InterfaceType": "efa",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 1,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 2,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 3,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
}
...

Konfigurasi EFA untuk instans P5

Instans P5 memiliki total kapasitas bandwidth jaringan 3.200 Gbps, dimana hingga 800 Gbps dapat digunakan untuk lalu lintas jaringan IP. Karena lalu lintas jaringan EFA dan IP berbagi sumber daya dasar yang sama, bandwidth yang digunakan oleh satu akan mengurangi bandwidth yang tersedia untuk yang lain. Ini berarti Anda dapat mendistribusikan bandwidth jaringan antara lalu lintas EFA dan lalu lintas IP dalam kombinasi apa pun, selama total bandwidth tidak melebihi 3.200 Gbps dan bandwidth IP tidak melebihi 800 Gbps. Misalnya, jika Anda menggunakan 400 Gbps untuk bandwidth IP, Anda dapat mencapai bandwidth EFA hingga 2.800 Gbps secara bersamaan.

Kasus penggunaan 1: Simpan alamat IP dan hindari potensi masalah IP Linux

Konfigurasi ini menyediakan bandwidth jaringan EFA hingga 3200 Gbps dan bandwidth jaringan IP hingga 100 Gbps dengan satu alamat IP pribadi. Konfigurasi ini juga membantu menghindari potensi masalah IP Linux, seperti penetapan otomatis alamat IP publik yang tidak diizinkan dan tantangan perutean IP (masalah pemetaan nama host ke alamat IP dan ketidakcocokan alamat IP sumber), yang dapat muncul jika sebuah instance memiliki beberapa antarmuka jaringan.

  • Untuk antarmuka jaringan utama (indeks kartu jaringan 0, indeks perangkat 0), gunakan antarmuka jaringan EFA (EFA dengan ENA).

  • Untuk antarmuka jaringan yang tersisa (indeks kartu jaringan 1-31, indeks perangkat 1), gunakan antarmuka jaringan khusus EFA.

Kasus penggunaan 2: Bandwidth jaringan EFA dan IP maksimum

Konfigurasi ini menyediakan bandwidth jaringan EFA hingga 3200 Gbps dan bandwidth jaringan IP hingga 800 Gbps dengan 8 alamat IP pribadi. Anda tidak dapat menetapkan alamat IP publik secara otomatis dengan konfigurasi ini. Namun, Anda dapat melampirkan alamat IP Elastis ke antarmuka jaringan utama (indeks kartu jaringan 0, indeks perangkat 0) setelah peluncuran untuk konektivitas internet.

  • Untuk antarmuka jaringan utama (indeks kartu jaringan 0, indeks perangkat 0), gunakan antarmuka jaringan EFA (EFA dengan ENA).

  • Untuk antarmuka yang tersisa, lakukan hal berikut:

    • Tentukan antarmuka jaringan khusus EFA pada indeks kartu jaringan 1, 2, dan 3, dan gunakan indeks perangkat 1.

    • Tentukan satu antarmuka jaringan EFA (EFA dengan ENA) dan tiga antarmuka jaringan khusus EFA di masing-masing subset indeks kartu jaringan berikut, dan gunakan indeks perangkat 1 untuk semuanya:

      • [4,5,6,7]

      • [8,9,10,11]

      • [12,13,14,15]

      • [16,17,18,19]

      • [20,21,22,23]

      • [24,25,26,27]

      • [28,29,30,31]

Contoh berikut menggambarkan konfigurasi ini:

$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami_id \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
...

Konfigurasi EFA untuk instans P6e- 00 GB2

Instans P6e- GB2 00 dapat dikonfigurasi dengan hingga 17 kartu jaringan. Gambar berikut menunjukkan tata letak kartu antarmuka jaringan fisik (NIC) untuk instance P6e- GB2 00, bersama dengan pemetaan indeks kartu jaringan (). NCIs

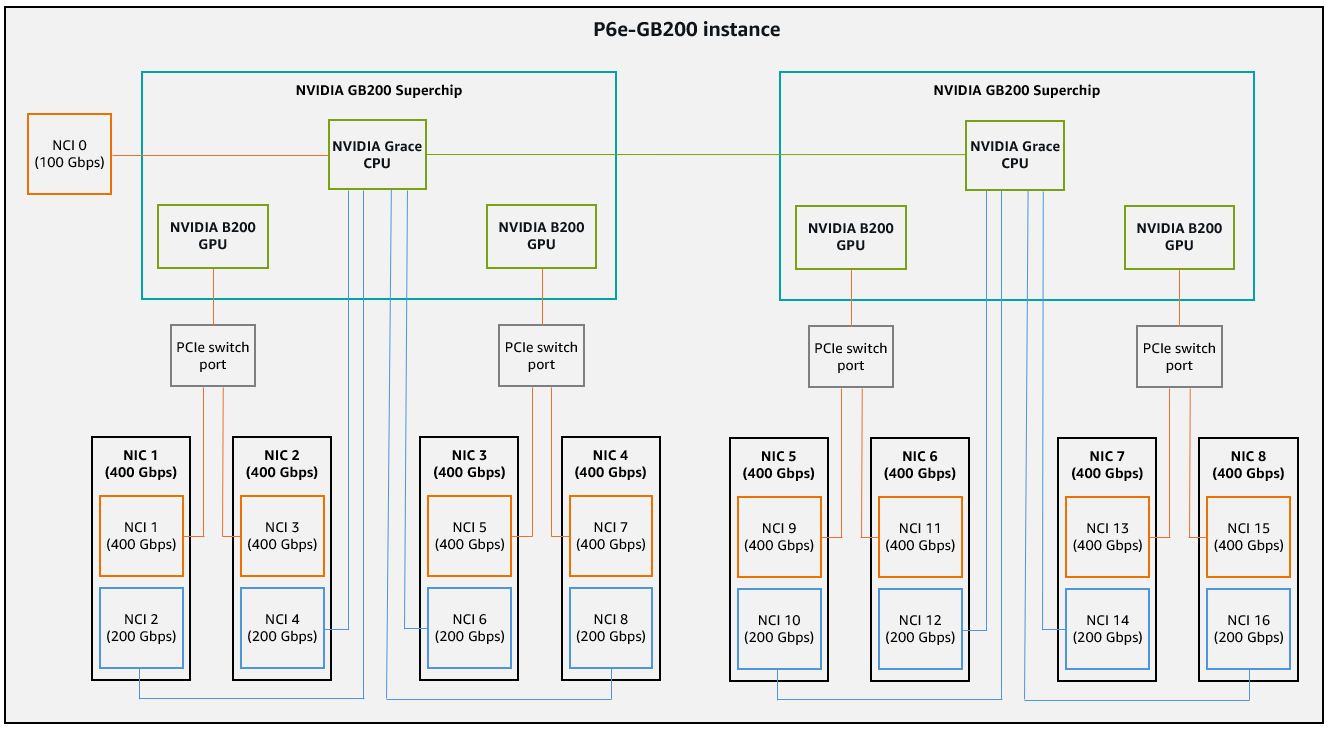

Pemetaan kartu antarmuka jaringan fisik (NIC) dan indeks kartu jaringan (NCI) untuk instance P6e-00. GB2

NCI utama (indeks 0) mendukung bandwidth ENA hingga 100 Gbps. NCIs dengan indeks berikut mendukung antarmuka jaringan khusus EFA dan bandwidth EFA 400 Gbps: [1, 3, 5, 7, 9, 11, 13, 15]. NCIs dengan indeks berikut mendukung hingga 200 Gbps ENA atau bandwidth EFA: [2, 4, 6, 8, 10, 12, 14, 16].

NCIs Dalam kelompok berikut berbagi NIC fisik yang mendasarinya pada host:

  • [1 dan 2]

  • [3 dan 4]

  • [5 dan 6]

  • [7 dan 8]

  • [9 dan 10]

  • [11 dan 12]

  • [13 dan 14]

  • [15 dan 16]

Setiap NIC fisik mendukung bandwidth hingga 400 Gbps. Karena NCIs dalam kelompok-kelompok ini berbagi NIC fisik dasar yang sama, bandwidth yang digunakan oleh satu akan mengurangi bandwidth yang tersedia untuk yang lain. Misalnya, jika NCI 2 menggunakan bandwidth ENA 200 Gbps, NCI 1 dapat menggunakan bandwidth EFA hingga 200 Gbps secara bersamaan.

Setiap GPU yang mendasari pada host dapat mengirim lalu lintas secara langsung melalui pasangan berikut: NCIs

  • [1 dan 3]

  • [5 dan 7]

  • [9 dan 11]

  • [13 dan 15]

Setiap GPU mendukung bandwidth EFA hingga 400 Gbps. Karena kartu jaringan dalam kelompok-kelompok ini berbagi GPU yang sama, bandwidth yang digunakan oleh satu akan mengurangi bandwidth yang tersedia untuk yang lain. Misalnya, jika NCI 1 menggunakan bandwidth EFA 200 Gbps, NCI 3 dapat menggunakan bandwidth EFA hingga 200 Gbps secara bersamaan. Oleh karena itu, untuk mencapai kinerja EFA maksimum, kami sarankan Anda melakukan salah satu hal berikut untuk mencapai total 1.600 Gbps EFA bandwitdh:

  • Tambahkan antarmuka jaringan khusus EFA ke hanya satu NCI di setiap grup untuk mencapai 400 Gpbs per antarmuka jaringan (4 antarmuka jaringan EFA x 400 Gbps).

  • Tambahkan antarmuka jaringan khusus EFA ke setiap NCI di setiap grup untuk mencapai 200 Gpbs per antarmuka jaringan (8 antarmuka jaringan EFA x 200 Gbps).

Misalnya, konfigurasi berikut menyediakan bandwidth EFA hingga 1.600 Gbps menggunakan antarmuka jaringan khusus EFA tunggal di setiap grup NCI, dan bandwidth jaringan ENA hingga 100 Gbps hanya menggunakan NCI utama (indeks 0).

  • Untuk NCI utama (indeks kartu jaringan 0, indeks perangkat 0), gunakan antarmuka jaringan ENA.

  • Tambahkan antarmuka jaringan khusus EFA ke yang berikut ini:

    • NCI 1, indeks perangkat 1

    • NCI 5, indeks perangkat 1

    • NCI 9, indeks perangkat 1

    • NCI 13, indeks perangkat 1
