Traitez et visualisez les données avec SiteWise Edge et les outils open source
Configurez les passerelles AWS IoT SiteWise Edge compatibles MQTT avec des outils open source pour le traitement et la visualisation locaux afin d'améliorer vos capacités de gestion des données industrielles.
Avec SiteWise Edge, vous pouvez créer un pipeline de traitement de données local à l'aide d'outils open source externes. Utilisez Node-RED®
Node-RED traite et transforme vos flux de données, tandis qu'InfluxDB fournit un stockage de données chronologiques. Grafana affiche vos données opérationnelles en temps réel. Utilisez ces outils avec SiteWise Edge pour synchroniser les données entre votre environnement local et le AWS Cloud, en vous fournissant à la fois des informations locales immédiates et des capacités d'analyse basées sur le cloud à long terme.
Note
Node-RED®, InfluxDB® et Grafana® ne sont ni des fournisseurs ni des fournisseurs d'Edge. SiteWise
Note
Dans ce guide, nous utilisons la version open source de Grafana
Options de déploiement
Vous pouvez déployer cette solution en utilisant l'une des deux approches suivantes. Avec une configuration Microsoft Windows manuelle, vous contrôlez la configuration des composants et leur intégration à votre infrastructure. AvecLinux, vous pouvez utiliser Docker pour déployer des composants préconfigurés dans des conteneurs.
Choisissez la méthode qui répond à vos exigences opérationnelles.
-
Configuration manuelle des intégrations open source (Windows)— Pour les configurations personnalisées ou l'infrastructure existante
-
Configurer des intégrations open source avec Docker (Linux)— Pour un déploiement rapide avec des composants préconfigurés
Aperçu d'un exemple de parc éolien
Ce guide utilise un exemple de parc éolien pour montrer comment surveiller la vitesse du vent pour une éolienne installée sur un parc éolien. Ce scénario pratique illustre les besoins courants de surveillance industrielle pour lesquels la visibilité locale et basée sur le cloud est précieuse pour l'efficacité opérationnelle.
Grâce à cette intégration, vous pouvez :
-
Collectez des données provenant d'équipements industriels à l'aide d'une passerelle AWS IoT SiteWise Edge
-
Traitez les données localement avec Node-RED, InfluxDB et Grafana
-
Stockez les données localement à l'aide d'InfluxDB
-
Surveillez les données en temps réel à l'aide des tableaux de bord Grafana

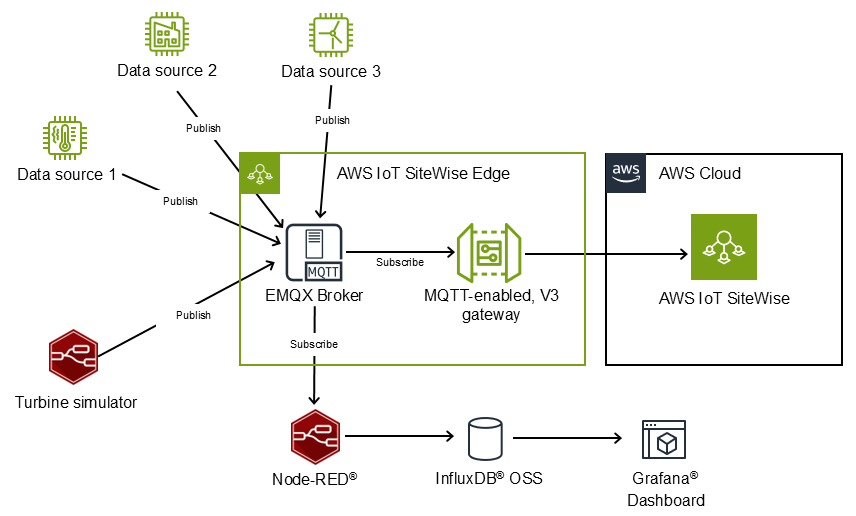

Tout au long de ce guide, nous prenons l'exemple d'un parc éolien. Nous utilisons Node-RED pour simuler une turbine qui génère des données sur la vitesse du vent. Node-RED traduit la charge utile des données, publie les données sur le broker SiteWise Edge MQTT, s'abonne pour recevoir des données du courtier et stocke les données localement dans InfluxDB. Cette approche garantit que toutes les données opérationnelles sont disponibles à la fois localement pour un accès immédiat et dans le cloud pour des analyses supplémentaires. En mettant en œuvre ce modèle, vous gagnez en résilience face aux perturbations du réseau tout en conservant la capacité d'effectuer des analyses avancées dans le AWS Cloud. Grafana se connecte à InfluxDB pour une surveillance locale, offrant aux opérateurs une visibilité en temps réel sur les métriques sans dépendance au cloud. Une passerelle SiteWise Edge compatible MQTT se connecte au même courtier MQTT auquel envoyer des données AWS IoT SiteWise, créant ainsi un pont entre vos opérations de périphérie et les services basés sur le cloud.
Vous pouvez utiliser vos propres données et configurations pour créer un flux de travail similaire adapté à vos exigences industrielles spécifiques, que vous surveilliez des équipements de fabrication, des infrastructures utilitaires ou d'autres actifs industriels.
Exigences relatives aux intégrations open source
Avant de mettre en œuvre des intégrations open source avec SiteWise Edge, assurez-vous que votre environnement répond aux exigences requises.
-
Configuration matérielle requise : le matériel de votre passerelle doit répondre aux exigences des passerelles SiteWise Edge. Pour plus d'informations, voir AWS IoT SiteWise Exigences relatives à la passerelle auto-hébergée Edge pour les passerelles MQTT, V3 et. Exigences relatives à l'application AWS IoT SiteWise Edge
-
La configuration de votre réseau doit prendre en charge à la fois la communication locale entre les composants et la connectivité cloud pour SiteWise Edge.
-
Tous les services doivent être exécutés sur le même hôte.
Considérations sur la sécurité
Nous vous recommandons de chiffrer toutes les communications entre les composants, en particulier lorsque vous accédez à des interfaces depuis des réseaux non locaux. Mettez en œuvre des contrôles d'accès appropriés pour chaque composant et suivez les AWS meilleures pratiques en matière de configuration de la passerelle AWS IoT SiteWise Edge et de sécurité des AWS comptes.
- Environnement de développement
-
Ce guide montre que Node-RED, InfluxDB et Grafana s'exécutent et sont accessibles localement sur un hôte de passerelle. Pour les déploiements de production nécessitant un accès externe, mettez en œuvre des mesures de sécurité, notamment le chiffrement, l'authentification et l'autorisation TLS. Suivez les meilleures pratiques de sécurité de chaque application.
- Logiciels tiers
-
Cette solution utilise des logiciels tiers non gérés par AWS, notamment InfluxDB, Node-RED, Grafana et le plugin.
node-red-contrib-influxdbAvant le déploiement, assurez-vous que ces composants sont conformes aux exigences de sécurité, aux normes de conformité et aux politiques de gouvernance de votre entreprise.
Important
Ce guide fait référence à des logiciels tiers qui ne sont ni détenus ni gérés par AWS. Avant la mise en œuvre, assurez-vous que tous les composants répondent à vos exigences en matière de sécurité, de conformité et de gouvernance. Maintenez tous les logiciels à jour avec les derniers correctifs de sécurité et suivez les meilleures pratiques pour sécuriser votre déploiement en périphérie.
InfluxDB, Node-red, Grafana ne sont ni des fournisseurs ni des fournisseurs d'Edge. SiteWise
Autres considérations
Tenez compte de ces facteurs supplémentaires lors de la mise en œuvre d'intégrations open source avec SiteWise Edge.
-
Utilisez les dernières versions de tous les services, outils et composants.
-
Filtrez et agrégez les données localement avant leur transmission dans le cloud afin de réduire les coûts d'ingestion de AWS IoT SiteWise données. Configurez les périodes de conservation des données appropriées dans InfluxDB et dimensionnez correctement votre matériel de passerelle. Pour en savoir plus, consultez Pricing AWS IoT SiteWise
(Tarification). -
Mettez en œuvre des procédures de sauvegarde régulières pour toutes les données.
-
Surveillez l'utilisation des ressources sur votre passerelle et configurez les limites de ressources appropriées pour chaque composant. Mettez en œuvre des politiques de conservation des données dans InfluxDB pour gérer l'utilisation du disque.
Résolution des problèmes liés aux intégrations open source
Pour plus d'informations sur les sujets de résolution des problèmes liés aux intégrations open source pour les passerelles SiteWise Edge, consultez. Résolution des problèmes liés aux intégrations open source à la périphérie
