Utilisation AWS X-Ray pour suivre les demandes dans AWS AppSync

Vous pouvez l'utiliser AWS X-Ray pour suivre les demandes au fur et à mesure qu'elles sont exécutées dans AWS AppSync. Vous pouvez l'utiliser X-Ray AWS AppSync dans toutes les AWS régions où X-Ray c'est disponible. X-Ray vous donne un aperçu détaillé de l'ensemble d'une requête GraphQL. Cela vous permet d'analyser les latences dans vos API et leurs résolveurs et sources de données sous-jacents. Vous pouvez utiliser une carte des X-Ray services pour visualiser la latence d'une demande, y compris les AWS services qui y sont intégrés X-Ray. Vous pouvez également configurer des règles d'échantillonnage pour indiquer X-Ray quelles demandes enregistrer et à quelles fréquences d'échantillonnage, en fonction des critères que vous spécifiez.

Pour plus d'informations sur l'échantillonnage dans X-Ray, voir Configuration des règles d'échantillonnage dans la AWS X-Ray console.

Installation et configuration

Vous pouvez activer le X-Ray traçage pour une API GraphQL via la AWS AppSync console.

  1. Connectez-vous à la AWS AppSync console.

  2. Choisissez Paramètres dans le volet de navigation.

  3. Sous X-Ray, activez Activer X-Ray.

  4. Choisissez Enregistrer. X-Ray le traçage est désormais activé pour votre API.

Si vous utilisez le AWS CLI ou AWS CloudFormation, vous pouvez également activer le X-Ray suivi lorsque vous créez une nouvelle AWS AppSync API ou que vous mettez à jour une AWS AppSync API existante en définissant la xrayEnabled propriété surtrue.

Lorsque le X-Ray traçage est activé pour une AWS AppSync API, un rôle Gestion des identités et des accès AWS lié à un service est automatiquement créé dans votre compte avec les autorisations appropriées. Cela permet AWS AppSync d'envoyer des traces de X-Ray manière sécurisée.

Suivi de votre API avec X-Ray

Echantillonnage

En utilisant les règles d'échantillonnage, vous pouvez contrôler la quantité de données que vous enregistrez dans AWS AppSync, mais aussi modifier le comportement d'échantillonnage à la volée sans modifier ni redéployer votre code. Par exemple, cette règle échantillonne les demandes à l'API GraphQL avec l'ID d'API 3n572shhcpfokwhdnq1ogu59v6.

  • Rule name (Nom de règle) : test-sample

  • Priority (Priorité) : 10

  • Reservoir size (Taille du réservoir) : 10

  • Fixed rate (Fréquence fixe) : 10

  • Service name (Nom du service) : *

  • Service type (Type de service) : AWS::AppSync::GraphQLAPI

  • HTTP method (Méthode HTTP) : *

  • Resource ARN (ARN des ressources) : arn:aws:appsync:us-west-2:123456789012:apis/3n572shhcpfokwhdnq1ogu59v6

  • Host (Hôte)  *

Présentation des suivis

Lorsque vous activez le X-Ray suivi pour votre API GraphQL, vous pouvez utiliser la page détaillée du X-Ray suivi pour examiner les informations de latence détaillées relatives aux requêtes adressées à votre API. L'exemple suivant montre la vue du suivi ainsi que la carte des services pour cette demande spécifique. La demande a été adressée à une API appelée postAPI avec un type Post, dont les données sont contenues dans une table Amazon DynamoDB appelée. PostTable-Example

L'image de suivi suivante correspond à la requête GraphQL suivante :

query getPost {
    getPost(id: "1") {
      id
      title
    }
}

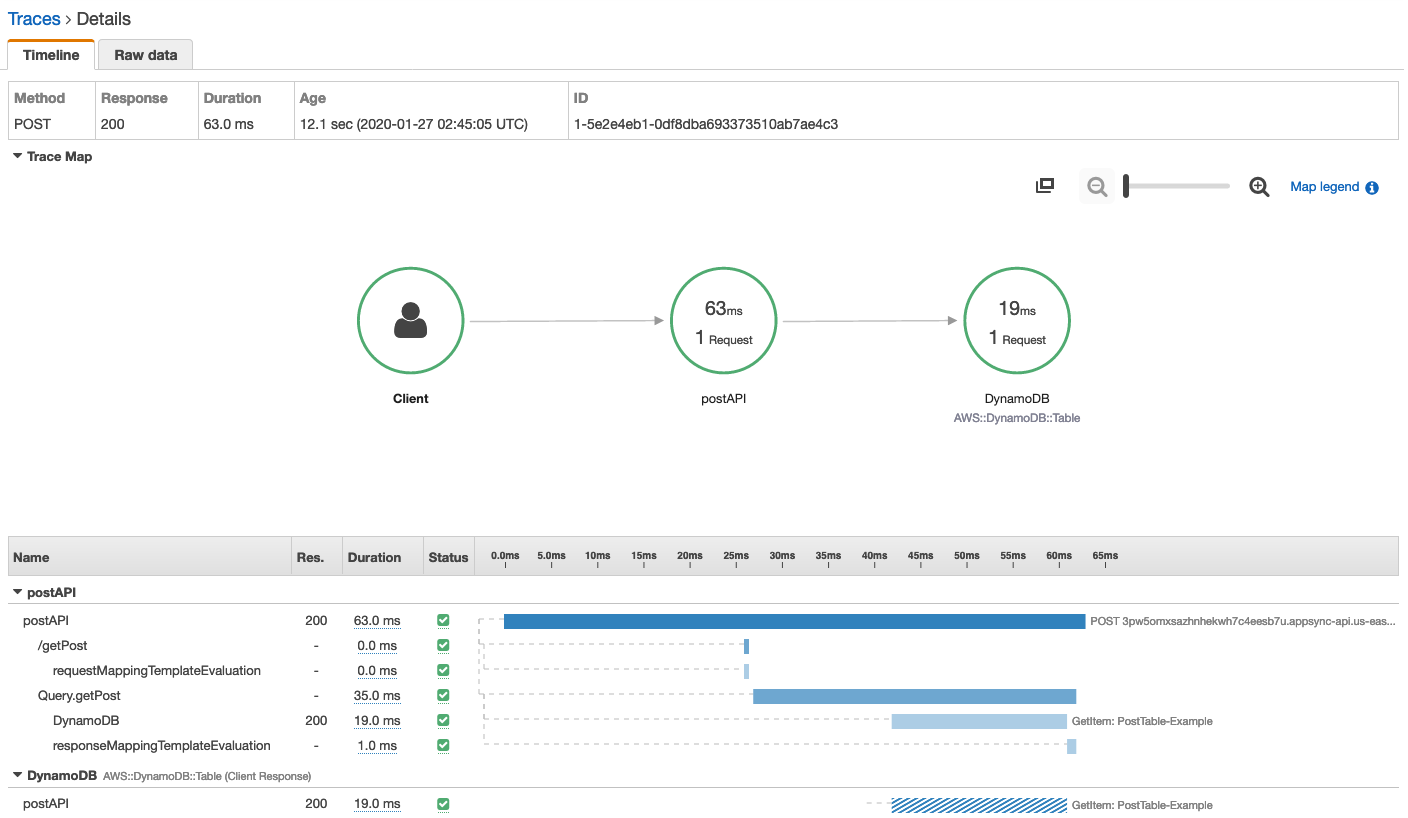

Le résolveur de la getPost requête utilise la source de données DynamoDB sous-jacente. La vue de trace suivante montre l'appel à DynamoDB, ainsi que les latences des différentes étapes de l'exécution de la requête :

Carte de suivi montrant le flux des requêtes PostAPI depuis le client DynamoDB avec les détails du calendrier.

  • Dans l'image précédente, /getPost représente le chemin d'accès complet à l'élément en cours de résolution. Dans ce cas, getPost étant un champ sur le type Query racine, il apparaît directement après la racine du chemin d’accès.

  • requestMappingTemplateEvaluation représente le temps passé par AWS AppSync à évaluer le modèle de mappage de demande pour cet élément dans la requête.

  • Query.getPost représente un type et un champ (au format Type.field). Il peut contenir plusieurs sous-segments, en fonction de la structure de l'API et de la demande en cours de suivi.

    • DynamoDB représente la source de données attachée à ce résolveur. Il contient la latence nécessaire à l'appel réseau à DynamoDB pour résoudre le champ.

    • responseMappingTemplateEvaluation représente le temps passé par AWS AppSync à évaluer le modèle de mappage de réponse pour cet élément dans la requête.

Lorsque vous visualisez les traces dans X-Ray, vous pouvez obtenir des informations contextuelles et de métadonnées supplémentaires sur les sous-segments du AWS AppSync segment en choisissant les sous-segments et en explorant la vue détaillée.

Pour certaines requêtes profondément imbriquées ou complexes, notez que le segment envoyé à X-Ray by AWS AppSync peut être plus grand que la taille maximale autorisée pour les documents de segment, telle que définie dans Documents de AWS X-Ray segment. X-Ray n'affiche pas les segments qui dépassent la limite.
