Maximisez la bande passante réseau sur EC2 les instances Amazon avec plusieurs cartes réseau
De nombreux types d’instances compatibles avec EFA possèdent également plusieurs cartes réseau. Pour de plus amples informations, veuillez consulter Cartes réseau. Si vous envisagez d’utiliser EFA avec l’un de ces types d’instances, nous recommandons la configuration de base suivante :
-
pour l’interface réseau principale (index des cartes réseau
0, index des appareils0), créez une interface EFA (EFA avec ENA). Vous ne pouvez pas utiliser une interface réseau uniquement EFA comme interface réseau principale. -
Pour chaque interface réseau supplémentaire, utilisez le prochain index de carte réseau inutilisé, l’index des appareils
1et une interface réseau EFA (EFA avec ENA) ou EFA uniquement, selon votre cas d’utilisation, comme les exigences en bande passante ENA ou l’espace d’adresse IP. Pour des exemples de cas d’utilisation, consultez Configuration EFA pour une instance P5.
Note
Les instances P5 nécessitent que les interfaces réseau soient configurées de manière spécifique pour permettre une bande passante du réseau maximale. Pour de plus amples informations, veuillez consulter Configuration EFA pour une instance P5.
Les exemples suivants montrent comment lancer une instance en fonction de ces recommandations.
Configuration EFA pour une instance P5
Les instances P5 ont une capacité totale de bande passante réseau de 3 200 Gbit/s, dont 800 Gbit/s peuvent être utilisés pour le trafic réseau IP. Comme le trafic EFA et le trafic réseau IP partagent les mêmes ressources sous-jacentes, la bande passante utilisée par l’un réduira la bande passante disponible pour l’autre. Cela signifie que vous pouvez répartir la bande passante du réseau entre le trafic EFA et le trafic IP dans n’importe quelle combinaison, à condition que la bande passante totale ne dépasse pas 3 200 Gbit/s et que la bande passante IP ne dépasse pas 800 Gbit/s. Par exemple, si vous utilisez 400 Gbit/s pour la bande passante IP, vous pouvez atteindre jusqu'à 2 800 Gbit/s de bande passante EFA en même temps.
Cas d’utilisation 1 : enregistrer les adresses IP et éviter les problèmes potentiels liés à l’adresse IP de Linux
Cette configuration fournit jusqu’à 3 200 Gbit/s de bande passante réseau EFA et jusqu’à 100 Gbit/s de bande passante réseau IP avec une adresse IP privée. Cette configuration permet également d’éviter les problèmes potentiels liés aux adresses IP Linux, tels que l’attribution automatique non autorisée d’adresses IP publiques et les problèmes de routage IP (problèmes de mappage du nom d’hôte à l’adresse IP et incompatibilité des adresses IP source), qui peuvent survenir si une instance possède plusieurs interfaces réseau.
-
Pour l’interface réseau principale (index de carte réseau 0, indice de périphérique 0), utilisez une interface réseau EFA (EFA avec ENA).
-
Pour les autres interfaces réseau (index de carte réseau 1 à 31, index de périphérique 1), utilisez des interfaces réseau uniquement EFA.
Cas d’utilisation 2 : bande passante maximale du réseau EFA et IP
Cette configuration fournit jusqu’à 3 200 Gbit/s de bande passante réseau EFA et jusqu’à 800 Gbit/s de bande passante réseau IP avec 8 adresses IP privées. Vous ne pouvez pas attribuer automatiquement d’adresses IP publiques avec cette configuration. Vous pouvez toutefois associer une adresse IP élastique à l'interface réseau principale (carte réseau index 0, périphérique index 0) après le lancement pour assurer la connectivité internet.
-
Pour l’interface réseau principale (index de carte réseau 0, indice de périphérique 0), utilisez une interface réseau EFA (EFA avec ENA).
-
Pour les interfaces restantes, procédez comme suit :
-
Précisez les interfaces réseau uniquement EFA sur les index de carte réseau 1, 2 et 3, et utilisez l’index de périphérique 1.
-
Spécifiez une interface réseau EFA (EFA avec ENA) et trois interfaces réseau uniquement EFA dans chacun des sous-ensembles d'index de cartes réseau suivants, et utilisez l'index de périphérique 1 pour chacune d'entre elles :
-
[4,5,6,7]
-
[8,9,10,11]
-
[12,13,14,15]
-
[16,17,18,19]
-
[20,21,22,23]
-
[24,25,26,27]
-
[28,29,30,31]
-
-
L’exemple suivant illustre cette configuration :
$ aws --region $REGION ec2 run-instances \ --instance-type p5.48xlarge \ --count 1 \ --key-name key_pair_name \ --image-id ami_id \ --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \ "NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \ "NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" ...
Configuration EFA pour une instance P6e- GB2 00

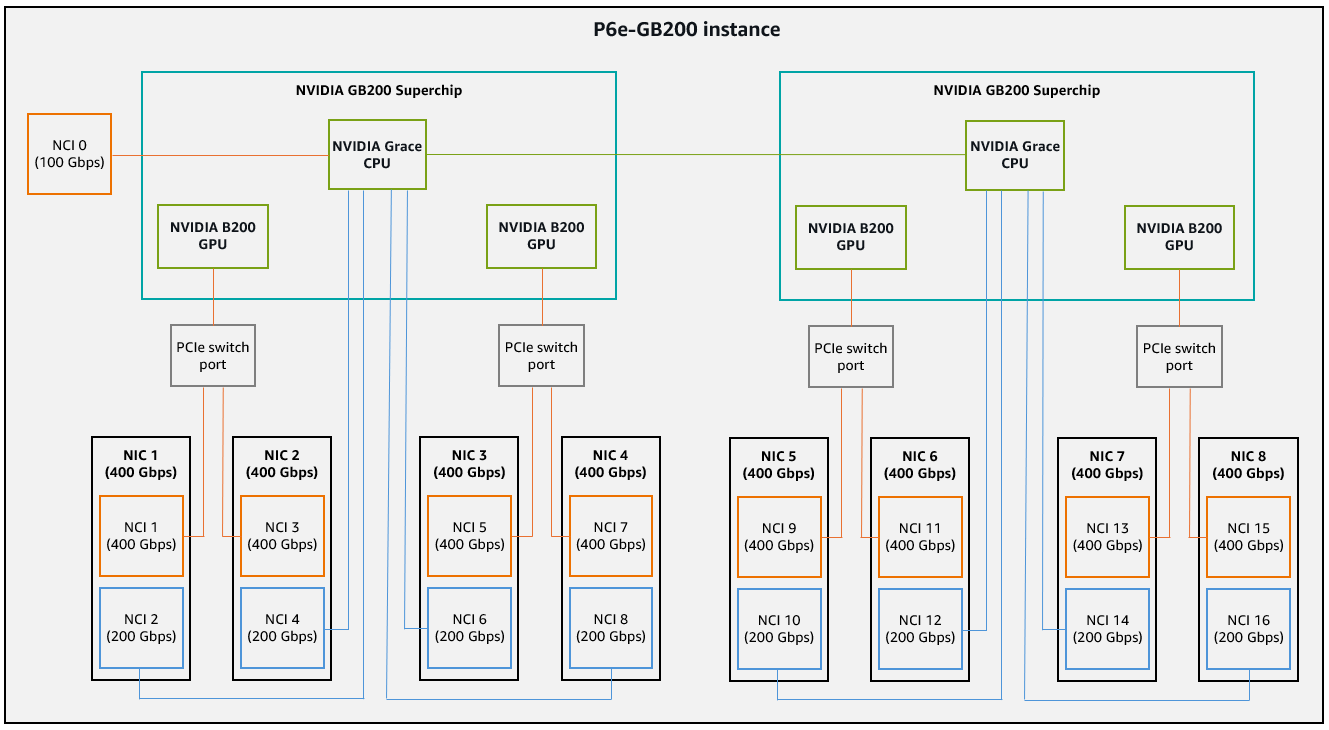

Les instances P6e- GB2 00 peuvent être configurées avec un maximum de 17 cartes réseau. L'image suivante montre la disposition physique de la carte d'interface réseau (NIC) pour les instances GB2 P6e-00, ainsi que le mappage des index des cartes réseau ()NCIs.
Le NCI principal (indice 0) prend en charge jusqu'à 100 Gbit/s de bande passante ENA. NCIs avec les index suivants, prennent en charge les interfaces réseau uniquement EFA et une bande passante EFA de 400 Gbit/s : [1, 3, 5, 7, 9, 11, 13, 15]. NCIs avec les index suivants, prennent en charge une bande passante ENA ou EFA allant jusqu'à 200 Gbit/s : [2, 4, 6, 8, 10, 12, 14, 16].
Les NCIs groupes suivants partagent une carte réseau physique sous-jacente sur l'hôte :
-
[1 et 2]
-
[3 et 4]
-
[5 et 6]
-
[7 et 8]
-
[9 et 10]
-
[11 et 12]
-
[13 et 14]
-
[15 et 16]
Chaque carte réseau physique prend en charge jusqu'à 400 Gbit/s de bande passante. Étant donné que NCIs les membres de ces groupes partagent la même carte réseau physique sous-jacente, la bande passante utilisée par l'un réduira la bande passante disponible pour l'autre. Par exemple, si le NCI 2 utilise 200 Gbit/s de bande passante ENA, le NCI 1 peut utiliser jusqu'à 200 Gbit/s de bande passante EFA en même temps.
Chaque GPU sous-jacent de l'hôte peut envoyer du trafic directement via les paires suivantes NCIs :
-
[1 et 3]
-
[5 et 7]
-
[9 et 11]
-
[13 et 15]
Chaque GPU prend en charge jusqu'à 400 Gbit/s de bande passante EFA. Comme les cartes réseau de ces groupes partagent le même processeur graphique, la bande passante utilisée par l'une réduit la bande passante disponible pour l'autre. Par exemple, si le NCI 1 utilise 200 Gbit/s de bande passante EFA, le NCI 3 peut utiliser jusqu'à 200 Gbit/s de bande passante EFA en même temps. Par conséquent, pour obtenir des performances EFA maximales, nous vous recommandons d'effectuer l'une des opérations suivantes pour atteindre un total de 1 600 Gbit/s de bande passante EFA :
-
Ajoutez une interface réseau uniquement EFA à un seul NCI par groupe pour atteindre 400 Gbit/s par interface réseau (4 interfaces réseau EFA x 400 Gbit/s).
-
Ajoutez une interface réseau uniquement EFA à chaque NCI de chaque groupe pour atteindre 200 Gbit/s par interface réseau (8 interfaces réseau EFA x 200 Gbit/s).
Par exemple, la configuration suivante fournit jusqu'à 1 600 Gbit/s de bande passante EFA en utilisant une seule interface réseau EFA uniquement dans chaque groupe NCI, et jusqu'à 100 Gbit/s de bande passante réseau ENA en utilisant uniquement le NCI principal (indice 0).
-
Pour le NCI principal (index de carte réseau 0, indice de périphérique 0), utilisez une interface réseau ENA.
-
Ajoutez des interfaces réseau uniquement EFA aux interfaces suivantes :
-
NCI 1, index des appareils 1
-
NCI 5, index des appareils 1
-
NCI 9, index des appareils 1
-
NCI 13, index des appareils 1
-
