Afficher la chronologie du déploiement d’une pile CloudFormation

Le graphique de la chronologie du déploiement de la pile fournit une représentation visuelle de la chronologie du déploiement de la pile. Cette vue affiche les statuts de déploiement de la pile et de chacune de ses ressources, ainsi que les heures auxquelles chaque statut a changé. Les statuts de déploiement de la pile sont représentés par une couleur correspondante.

Comprendre le graphique de la chronologie du déploiement de la pile

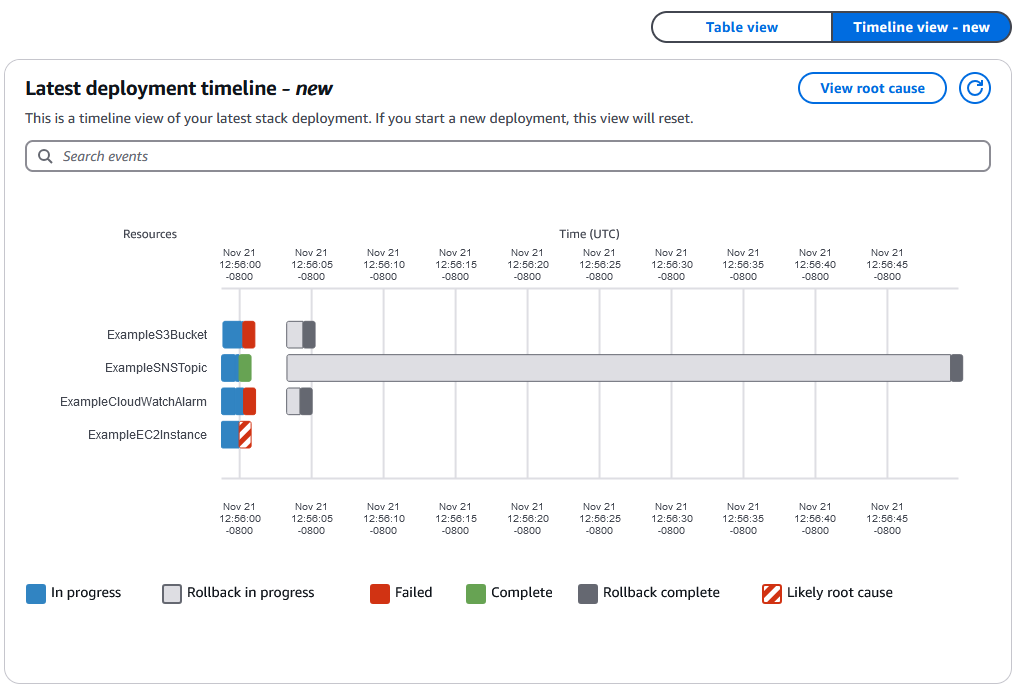

L’image suivante montre le graphique de la chronologie d’un déploiement de pile qui a échoué en raison d’une ressource d’instance Amazon EC2 qui n’a pas pu être lancée.

Graphique chronologique du déploiement d’une pile ayant échoué.

Les noms des ressources de la pile se trouvent sur le côté gauche du graphique, et la date et l’heure relatives aux temps de déploiement se trouvent en haut du graphique.

Chaque ressource commence avec le statut En cours. La barre d’état passe à Terminé pour chaque déploiement réussi. La barre d’état passe à Échec lorsqu’une ressource ne parvient pas à se déployer. Lorsqu’une ressource ne parvient pas à se déployer et que le déploiement de la pile échoue également, la ressource responsable de l’échec du déploiement de la pile reçoit le statut Échec racine probable.

Après l’échec de l’opération de déploiement de la pile, la ressource déployée avec succès commence à être restaurée et passe au statut Restauration en cours. Les statuts passent à Restauration terminée une fois que la ressource a fini d’être restaurée.

En sélectionnant chaque ressource, vous obtenez des informations plus détaillées sur le calendrier de déploiement :

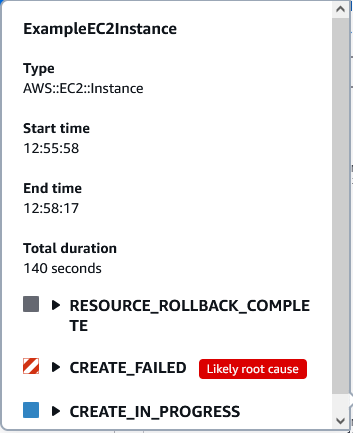

Une fenêtre contextuelle avec un graphique du calendrier de déploiement de la pile affichant les détails du déploiement pour la ressource défaillante sélectionnée.

En sélectionnant une ressource, vous pouvez voir le Type, l’Heure de début du déploiement, l’Heure de fin du déploiement et la Durée totale du déploiement. Vous trouverez également l’Heure de début, l’Heure de fin et la Durée de chaque statut de déploiement dans les menus déroulants ci-dessous. Si la ressource n’a pas pu être déployée, une Raison de l’échec sera fournie.

Pour plus d’informations sur les statuts des piles, consultez Codes d'état de la pile.

Affichage du graphique chronologique du déploiement de la pile (console)

Pour afficher le graphique chronologique du déploiement de la pile :

  1. Ouvrez la console CloudFormation, à l’adresse https://console.aws.amazon.com/cloudformation.

  2. Dans la barre de navigation située en haut de l’écran, choisissez la Région AWS dans laquelle vous avez créé la pile.

  3. Sur la page Piles de la console CloudFormation, sélectionnez le nom de la pile. CloudFormation affiche les détails de la pile pour la pile sélectionnée.

  4. Sélectionnez l’onglet Événements pour afficher les événements générés par CloudFormation pour votre pile.

  5. Sélectionnez le bouton Graphique chronologique pour afficher le graphique chronologique de votre pile.
