Acceder a las aplicaciones en contenedores de forma privada en Amazon ECS mediante AWS PrivateLink y un equilibrador de carga de red

Kirankumar Chandrashekar, Amazon Web Services

Este patrón describe cómo alojar de forma privada una aplicación contenedora de Docker en Amazon Elastic Container Service (Amazon ECS) detrás de un equilibrador de carga de red y cómo acceder a la aplicación mediante AWS PrivateLink. A continuación, puede utilizar una red privada para acceder de forma segura a los servicios de la nube de Amazon Web Services (AWS). Amazon Relational Database Service (Amazon RDS) aloja la base de datos relacional para la aplicación que se ejecuta en Amazon ECS con alta disponibilidad (HA). Se usa Amazon Elastic File System (Amazon EFS) si la aplicación necesita almacenamiento persistente.

El servicio Amazon ECS que ejecuta las aplicaciones de Docker, con un equilibrador de carga de red en el frontend, se puede asociar a un punto de conexión de nube privada virtual (VPC) para acceder a través de AWS PrivateLink. A continuación, este servicio de punto de conexión de VPC se puede compartir con otras VPC mediante sus puntos de conexión de VPC.

También puede usar AWS Fargate en vez de un grupo de Amazon EC2 Auto Scaling. Para obtener más información, consulte Acceso a aplicaciones de contenedores de forma privada en Amazon ECS mediante AWS Fargate, AWS PrivateLink y un equilibrador de carga de red.

Requisitos previos

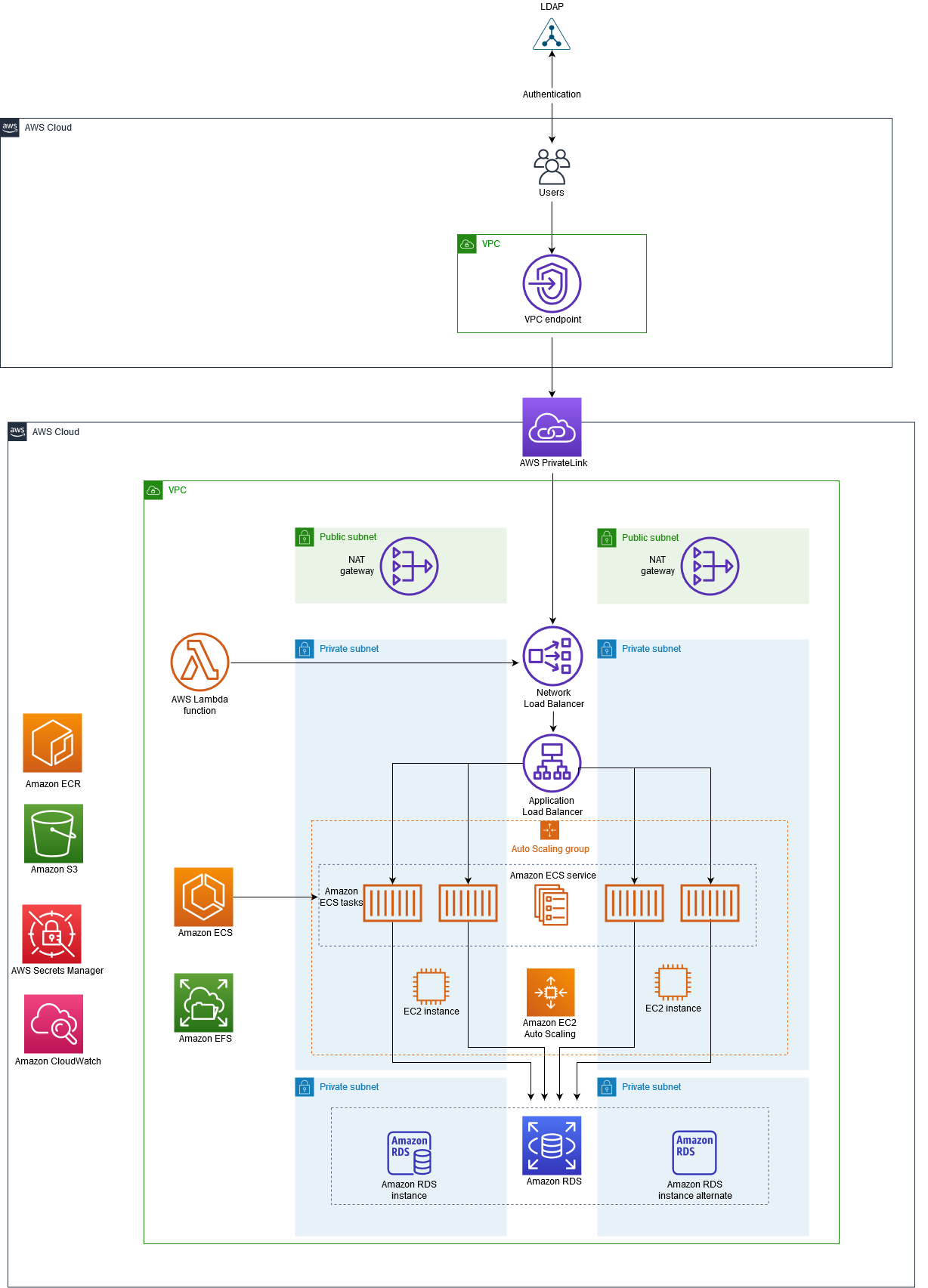

Use AWS PrivateLink para acceder a las aplicaciones en contenedores de Amazon ECS de forma privada mediante un equilibrador de carga de red.

Pila de tecnología

  • Amazon CloudWatch

  • Amazon Elastic Compute Cloud (Amazon EC2)

  • Amazon EC2 Auto Scaling

  • Amazon Elastic Container Registry (Amazon ECR)

  • Amazon ECS

  • Amazon RDS

  • Amazon Simple Storage Service (Amazon S3)

  • AWS Lambda

  • AWS PrivateLink

  • AWS Secrets Manager

  • Equilibrador de carga de aplicación

  • Equilibrador de carga de red

  • VPC

Automatización y escala

  • Amazon EC2: Amazon Elastic Compute Cloud (Amazon EC2) proporciona capacidad de computación escalable en la nube de AWS.

  • Amazon EC2 Auto Scaling: Amazon EC2 Auto Scaling le ayuda a garantizar que cuenta con la cantidad correcta de instancias de Amazon EC2 disponibles para gestionar la carga de su aplicación.

  • Amazon ECS: Amazon Elastic Container Service (Amazon ECS) es un servicio de administración de contenedores altamente escalable y rápido que facilita la tarea de ejecutar, detener y administrar contenedores en un clúster.

  • Amazon ECR: Amazon Elastic Container Registry (Amazon ECR) es un servicio de registro de imágenes de contenedor de AWS administrado que es seguro, escalable y fiable.

  • Amazon EFS: Amazon Elastic File System (Amazon EFS) ofrece un sistema de archivos NFS sencillo, escalable, elástico y completamente administrado que se utiliza con servicios de nube de AWS y recursos en las instalaciones.

  • AWS Lambda: AWS Lambda es un servicio informático para ejecutar código sin aprovisionar ni administrar servidores.

  • Amazon RDS: Amazon Relational Database Service (Amazon RDS) es un servicio web que facilita la configuración, el funcionamiento y el escalado de una base de datos relacional en la nube de AWS.

  • Amazon S3: Amazon Simple Storage Service (Amazon S3) es un servicio de almacenamiento para Internet. Está diseñado para facilitar a los desarrolladores recursos de computación escalables basados en Web.

  • AWS Secrets Manager: Secrets Manager permite reemplazar las credenciales codificadas en el código, incluidas las contraseñas, proponiendo una llamada a la API de Secrets Manager para recuperar el secreto mediante programación.

  • Amazon VPC: Amazon Virtual Private Cloud (Amazon VPC) permite lanzar recursos de AWS en una red virtual previamente definida.

  • Equilibrador de carga elástico: el equilibrador de carga elástico distribuye el tráfico entrante de red o de la aplicación entre varios destinos, por ejemplo, instancias de Amazon EC2, contenedores y direcciones IP en varias zonas de disponibilidad.

  • Docker: Docker ayuda a los desarrolladores a empaquetar, enviar y ejecutar cualquier aplicación como un contenedor ligero, portátil y autosuficiente.

TareaDescripciónHabilidades requeridas

Cree una VPC.

  1. Inicie sesión en la consola de administración de AWS y abra la consola de Amazon VPC. Seleccione Crear VPC y, a continuación, VPC y más.

  2. Especifique un nombre para su VPC y seleccione un rango de bloques CIDR adecuado.

  3. Especifique dos zonas de disponibilidad, dos subredes públicas y cuatro subredes privadas. Dos subredes privadas son para las tareas de Amazon ECS y otras dos subredes privadas son para las bases de datos de Amazon RDS.

  4. Especifique una puerta de enlace NAT para cada zona de disponibilidad.

  5. Seleccione Creación de VPC.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Crear un equilibrador de carga de red.

  1. En la consola de Amazon EC2, seleccione la región de AWS que contiene su VPC.

  2. En Equilibrio de carga seleccione Equilibradores de carga y Crear equilibrador de carga.

  3. Seleccione Equilibrador de carga de red y luego Crear.

  4. En la página Configurar el equilibrador de carga, configure el equilibrador de carga de red y el oyente. Importante: Asegúrese de elegir el esquema del equilibrador de carga de red como Interno.

  5. Seleccione los ajustes de seguridad aplicables, configure un grupo de seguridad y un grupo de destino. Seleccione Instancia o IP como Tipo de destino en la sección Configurar enrutamiento. Asegúrese de no registrar un destino.

  6. Una vez haya configurado todos los ajustes, seleccione Siguiente: Revisar y, a continuación, seleccione Crear.

Administrador de la nube

Cree un Equilibrador de carga de aplicación.

  1. En la consola de Amazon EC2, seleccione la región de AWS que contiene su VPC.

  2. En Equilibrio de carga seleccione Equilibradores de carga y Crear equilibrador de carga.

  3. Seleccione Application Load Balancer (Equilibrador de carga de aplicación) y, a continuación, Create.

  4. importante

    Configure el equilibrador de carga de aplicación y el oyente. Asegúrese de elegir el esquema del equilibrador de carga de aplicación como interno.

  5. Seleccione los ajustes de seguridad aplicables, configure un grupo de seguridad y un grupo de destino. Seleccione Instancia o IP como Tipo de destino en la sección Configurar enrutamiento. Asegúrese de no registrar un destino.

  6. Una vez haya configurado todos los ajustes, seleccione Siguiente: Revisar y, a continuación, seleccione Crear.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Crear un sistema de archivos de Amazon EFS.

  1. Abra la consola de Amazon EFS y seleccione Crear sistema de archivos.

  2. En el cuadro de diálogo Crear sistema de archivos, especifique un nombre para su sistema de archivos y seleccione su VPC.

  3. Seleccione Crear para crear el sistema de archivos.

  4. Instale y configure su sistema de archivos de Amazon EFS.

Administrador de la nube

Defina el montaje de los destinos para las subredes.

  1. Regrese a la consola de Amazon EFS y seleccione Sistemas de archivos. La página Sistemas de archivos muestra los sistemas de archivos Amazon EFS de su cuenta.

  2. Seleccione el sistema de archivos que creó y seleccione Administrar para mostrar las Zonas de disponibilidad. Para añadir un destino de montaje, seleccione Añadir destino de montaje y añada las cuatro subredes privadas que creó.

Administrador de la nube

Compruebe que las subredes estén montadas como destinos.

  1. En la consola de Amazon EFS, seleccione Sistemas de archivos.

  2. Para ver la lista de objetivos de montaje existentes, seleccione Red. Asegúrese de que las cuatro subredes que creó estén incluidas.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Cree un bucket de S3.

Si es necesario, abra la consola de Amazon S3 y cree un bucket de S3 para almacenar los activos estáticos de la aplicación.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Para cifrar el secreto de Secrets Manager, cree una clave de AWS KMS.

Abra la consola de AWS Key Management Service (AWS KMS) y cree una clave KMS.

Administrador de la nube

Cree un secreto de Secrets Manager para almacenar la contraseña de Amazon RDS.

  1. Abra la consola de AWS Secrets Manager y cree un secreto nuevo. Para hacerlo, seleccione Almacenar un nuevo secreto.

  2. Seleccione la clave de KMS que creó y guarde su nuevo secreto.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Creación de un grupo de subredes de base de datos.

  1. Abra la consola de Amazon RDS y seleccione Grupos de subred.

  2. Seleccione Crear un grupo de subred de base de datos, e introduzca un nombre y una descripción para su grupo de subred de base de datos.

  3. Seleccione la VPC que creó anteriormente y, a continuación, seleccione las zonas de disponibilidad y las subredes. A continuación, seleccione Crear.

Administrador de la nube

Cree una instancia de Amazon RDS.

Cree y configure una instancia de Amazon RDS dentro de las subredes privadas. Asegúrese de que Multi-AZ esté activado para una alta disponibilidad.

Administrador de la nube

Cargue los datos en la instancia de Amazon RDS.

Cargue los datos relacionales que necesita la aplicación en la instancia de Amazon RDS. Este proceso variará según las necesidades de la aplicación y la forma en que se defina y diseñe el esquema de la base de datos.

Administrador de la nube, administrador de bases de datos
TareaDescripciónHabilidades requeridas

Cree un clúster de ECS.

  1. Abra la consola de Amazon ECS y seleccione Clústeres.

  2. Seleccione Crear clústeres y configure un clúster de ECS de acuerdo con las especificaciones requeridas.

Administrador de la nube

Cree las imágenes de Docker.

Cree las imágenes de Docker según las instrucciones de la sección Recursos relacionados.

Administrador de la nube

Crear repositorios de Amazon ECR.

  1. En la consola de Amazon ECR, seleccione Repositorios.

  2. Seleccione Create repository (Crear repositorio) y especifique un nombre exclusivo para el repositorio.

  3. Configure el repositorio de acuerdo con sus especificaciones, incluyendo el cifrado de AWS KMS si es necesario.

Administrador de la nube, ingeniero de DevOps

Autenticar su cliente Docker para el repositorio de Amazon ECR.

Para autenticar su cliente de Docker para el repositorio de Amazon ECR, ejecute el comando aws ecr get-login-password en la CLI de AWS.

Administrador de la nube

Pase las imágenes de Docker al repositorio de Amazon ECR.

  1. Identifique la imagen de Docker que quiere insertar y ejecute el comando docker images en la CLI de AWS.

  2. Etiquete su imagen con la combinación de registro, repositorio y etiqueta de imagen opcional de Amazon ECR.

  3. Ejecute el comando docker push para enviar la imagen de Docker.

  4. Repita estos pasos para todas las imágenes requeridas.

Administrador de la nube

Cree una definición de tarea de Amazon ECS.

Para ejecutar contenedores Docker en Amazon ECS, se requiere una definición de tareas.

  1. Regrese a la consola de Amazon ECS, seleccione ‭‬Definiciones de tareas‭ y, a continuación, seleccione ‬Crear nueva definición de tarea‬.

  2. En la página Selección de compatibilidades, seleccione el tipo de lanzamiento que su tarea debe usar y, a continuación, seleccione Siguiente paso.

importante

Para obtener ayuda sobre la configuración de la definición de la tarea, consulte “Creación de una definición de tarea” en la sección Recursos relacionados. Asegúrese de proporcionar las imágenes de Docker que envió a Amazon ECR.

Administrador de la nube

Creación de un servicio de Amazon ECS.

Cree un servicio de Amazon ECS mediante el clúster de ECS que creó anteriormente. Asegúrese de elegir Amazon EC2 como tipo de lanzamiento y seleccione la definición de tarea creada en el paso anterior, así como el grupo de destino del equilibrador de carga de aplicación.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Cree una configuración de lanzamiento.

Abra la consola de Amazon EC2 y cree una configuración de lanzamiento. Asegúrese de que los datos del usuario tengan el código que permita que las instancias EC2 se unan al clúster de ECS deseado. Para ver un ejemplo del código necesario, consulte la sección Recursos relacionados.

Administrador de la nube

Crear un grupo de Amazon EC2 Auto Scaling.

Regrese a la consola de Amazon EC2 y, en Escalado automático, seleccione Grupos de escalado automático. Configurar un grupo de Amazon EC2 Auto Scaling. Asegúrese de elegir las subredes privadas y la configuración de lanzamiento que creó anteriormente.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Configure el punto de conexión de AWS PrivateLink.

  1. En la consola de Amazon VPC, cree un punto de conexión AWS PrivateLink.

  2. Asocie este punto de conexión con el equilibrador de carga de red, lo que hará que la aplicación alojada en Amazon ECS esté disponible para los clientes de forma privada.

Para obtener más información, consulte la sección Recursos relacionados.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Cree un punto de conexión de VPC.

Cree un punto de conexión de VPC para el punto de conexión de AWS PrivateLink que creó anteriormente. El nombre de dominio plenamente cualificado (Fully Qualified Domain Name, FQDN) del punto de conexión de VPC señalará el FQDN del punto de conexión de AWS PrivateLink. Esto crea una interfaz de red elástica para el servicio de puntos de conexión de VPC a la que pueden acceder los puntos de conexión de DNS.

Administrador de la nube
TareaDescripciónHabilidades requeridas

Crear la función de Lambda.

En la consola de AWS Lambda, cree una función de Lambda para actualizar las direcciones IP del equilibrador de carga de aplicación como destinos del equilibrador de carga de red. Para más información sobre este tema, consulte la entrada en el blog Using AWS Lambda to enable static IP addresses for Application Load Balancers.

Desarrollador de aplicaciones
