Patrón de la capa anticorrupción

Intención

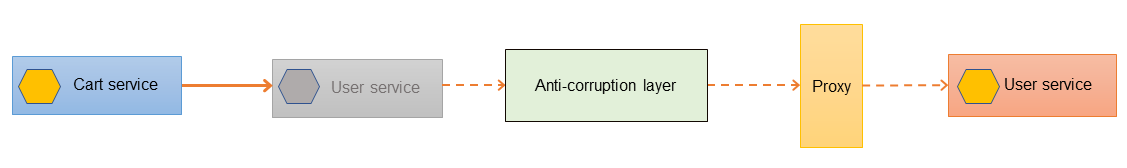

El patrón de capa anticorrupción (ACL) actúa como una capa de mediación que traduce la semántica del modelo del dominio de un sistema a otro. Traduce el modelo del contexto limitado ascendente (monolito) a un modelo que se adapta al contexto limitado descendente (microservicio) antes de consumir el contrato de comunicación que establece el equipo ascendente. Este patrón podría aplicarse cuando el contexto limitado descendente contiene un subdominio central o el modelo ascendente es un sistema heredado que no se puede modificar. También reduce el riesgo de transformación y la interrupción de la actividad empresarial, ya que evita que los autores de la llamada cambien cuando sus llamadas se tienen que redirigir de manera transparente al sistema de destino.

Motivación

Durante el proceso de migración, cuando una aplicación monolítica se migra a los microservicios, podría haber cambios en la semántica del modelo del dominio del servicio recién migrado. Cuando las características del monolito sean necesarias para llamar a estos microservicios, las llamadas deben enrutarse al servicio migrado sin necesidad de hacer cambios en los servicios de llamadas. El patrón ACL permite al monolito llamar a los microservicios de manera transparente, ya que actúa como un adaptador o una capa de fachada que traduce las llamadas a la semántica más reciente.

Aplicabilidad

Considere la posibilidad de utilizar este patrón cuando se suceda lo siguiente:

Problemas y consideraciones

Implementación

Puede implementar la ACL en la aplicación monolítica como una clase específica del servicio que se va a migrar o como un servicio independiente. La ACL debe retirarse una vez que todos los servicios dependientes se hayan migrado a la arquitectura de microservicios.

Arquitectura de alto nivel

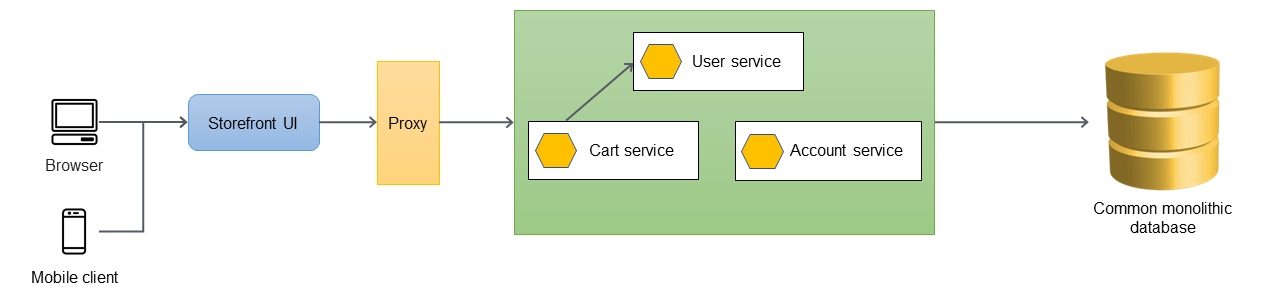

En la arquitectura de ejemplo siguiente, una aplicación monolítica tiene tres servicios: servicio de usuario, servicio de carrito y servicio de cuentas. El servicio de carrito depende del servicio de usuario y la aplicación utiliza una base de datos relacional monolítica.

En la arquitectura siguiente, el servicio de usuario se migró a un microservicio nuevo. El servicio de carrito llama al servicio de usuario, pero la implementación deja de estar disponible en el monolito.  También es probable que la interfaz del servicio recién migrado no coincida con la interfaz anterior, cuando estaba dentro de la aplicación monolítica.

Si el servicio de carrito tiene que llamar de manera directa al servicio de usuario recién migrado, será necesario hacer cambios en el servicio de carrito y hacer pruebas exhaustivas de la aplicación monolítica. Esto puede aumentar el riesgo de transformación y la interrupción del negocio. La meta debe ser minimizar los cambios en la funcionalidad existente de la aplicación monolítica.

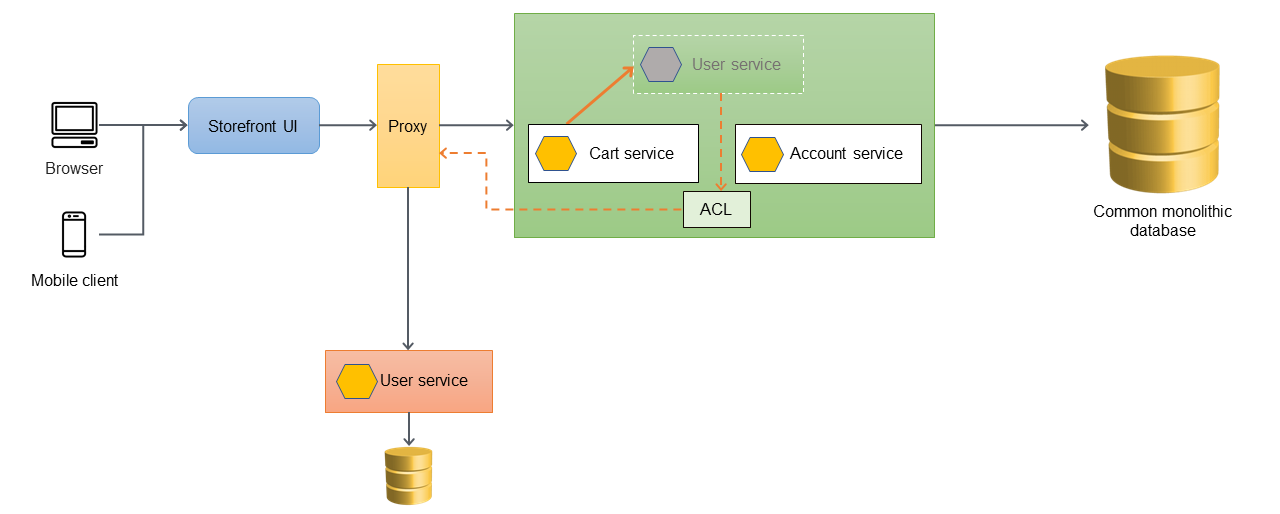

En este caso, le recomendamos introducir una ACL entre el servicio de usuario anterior y el servicio de usuario recién migrado. La ACL funciona como un adaptador o una fachada que convierte las llamadas en la interfaz más nueva. La ACL se puede implementar dentro de la aplicación monolítica como una clase (por ejemplo, UserServiceFacade o UserServiceAdapter) específica del servicio que se migró. La capa anticorrupción debe retirarse una vez que todos los servicios dependientes se hayan migrado a la arquitectura de microservicios.

Implementación mediante los servicios de AWS

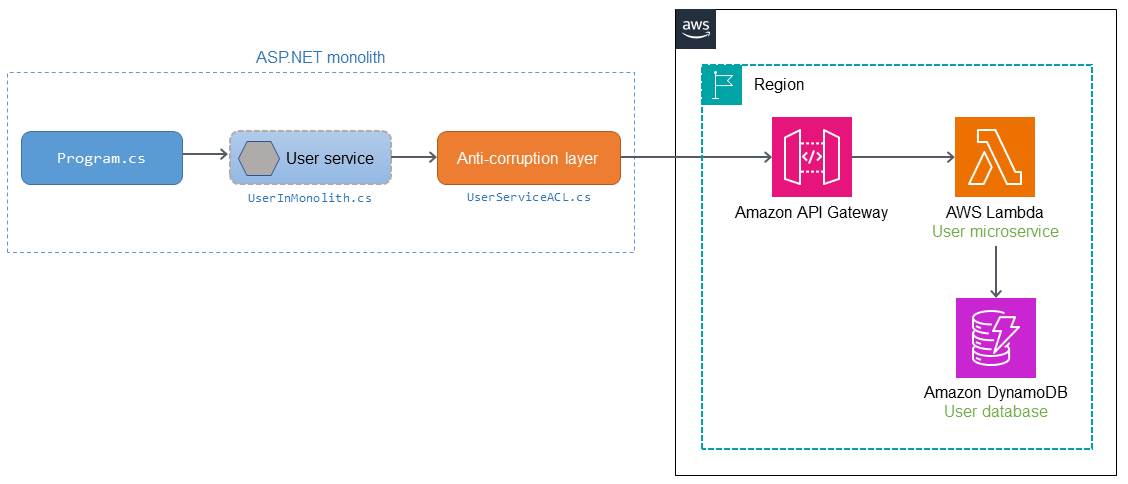

En el diagrama siguiente se muestra cómo implementar este ejemplo de la ACL mediante el uso de los servicios de AWS.

El microservicio de usuario se migra de la aplicación monolítica de ASP.NET y se implementa como una función de AWS Lambda en AWS. Las llamadas a la función de Lambda se enrutan a través de Amazon API Gateway. La ACL se implementa en el monolito para traducir la llamada y adaptarla a la semántica del microservicio del usuario.

Cuando Program.cs llama al servicio de usuario (UserInMonolith.cs) dentro del monolito, la llamada se enruta a la ACL (UserServiceACL.cs). La ACL traduce la llamada a la nueva semántica e interfaz, y llama al microservicio a través del punto de conexión de API Gateway. El autor de la llamada (Program.cs) no conoce la traducción y el enrutamiento que tienen lugar en el servicio de usuario y en la ACL. Como el autor de la llamada no está al tanto de los cambios en el código, se producen menos interrupciones en la actividad comercial y se reduce el riesgo de transformación.

Código de muestra

El fragmento de código siguiente proporciona los cambios en el servicio original y la implementación de UserServiceACL.cs. Cuando se recibe una solicitud, el servicio de usuario original llama a la ACL. La ACL convierte el objeto del origen para que coincida con la interfaz del servicio recién migrado, llama al servicio y devuelve la respuesta al autor de la llamada.

public class UserInMonolith: IUserInMonolith
{
    private readonly IACL _userServiceACL;
    public UserInMonolith(IACL userServiceACL) => (_userServiceACL) = (userServiceACL);
    public async Task<HttpStatusCode> UpdateAddress(UserDetails userDetails)
    {
        //Wrap the original object in the derived class
        var destUserDetails = new UserDetailsWrapped("user", userDetails);
        //Logic for updating address has been moved to a microservice
        return await _userServiceACL.CallMicroservice(destUserDetails);
    }
}

public class UserServiceACL: IACL
{
    static HttpClient _client = new HttpClient();
    private static string _apiGatewayDev = string.Empty;

    public UserServiceACL()
    {
        IConfiguration config = new ConfigurationBuilder().AddJsonFile(AppContext.BaseDirectory + "../../../config.json").Build();
        _apiGatewayDev = config["APIGatewayURL:Dev"];
        _client.DefaultRequestHeaders.Accept.Add(new MediaTypeWithQualityHeaderValue("application/json"));
    }
    public async Task<HttpStatusCode> CallMicroservice(ISourceObject details)
    {
        _apiGatewayDev +=  "/" + details.ServiceName;
        Console.WriteLine(_apiGatewayDev);

        var userDetails = details as UserDetails;
        var userMicroserviceModel = new UserMicroserviceModel();
        userMicroserviceModel.UserId = userDetails.UserId;
        userMicroserviceModel.Address = userDetails.AddressLine1 + ", " + userDetails.AddressLine2;
        userMicroserviceModel.City = userDetails.City;
        userMicroserviceModel.State = userDetails.State;
        userMicroserviceModel.Country = userDetails.Country;

        if (Int32.TryParse(userDetails.ZipCode, out int zipCode))
        {
            userMicroserviceModel.ZipCode = zipCode;
            Console.WriteLine("Updated zip code");
        }
        else
        {
            Console.WriteLine("String could not be parsed.");
            return HttpStatusCode.BadRequest;
        }

        var jsonString = JsonSerializer.Serialize<UserMicroserviceModel>(userMicroserviceModel);
        var payload = JsonSerializer.Serialize(userMicroserviceModel);
        var content = new StringContent(payload, Encoding.UTF8, "application/json");

        var response = await _client.PostAsync(_apiGatewayDev, content);
        return response.StatusCode;
    }
}

Repositorio GitHub

Para obtener una implementación completa de la arquitectura de ejemplo para este patrón, consulte el repositorio de GitHub en https://github.com/aws-samples/anti-corruption-layer-pattern.
