Diseño de asignación para las interfaces de los nodos
Esta sección está dirigida al ingeniero de vídeo responsable de diseñar los flujos de trabajo de MediaLive Anywhere.
En cada clúster, debe diseñar una colección de asignaciones. Debe diseñar estas asignaciones una vez que haya identificado las redes y diseñado los clústeres. Debe elegir una asignación para cada red que gestione el tráfico del codificador. No es necesario crear una asignación para la red de administración.
Acerca de las asignaciones de interfaces

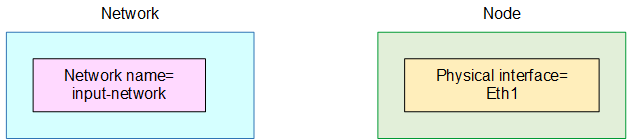

Cada asignación conecta una red a la interfaz de red de nodos que gestiona el tráfico de esa red. Por ejemplo, puede haber una asignación para conectar la red de entrada a la interfaz de red de nodos para el tráfico de entrada.

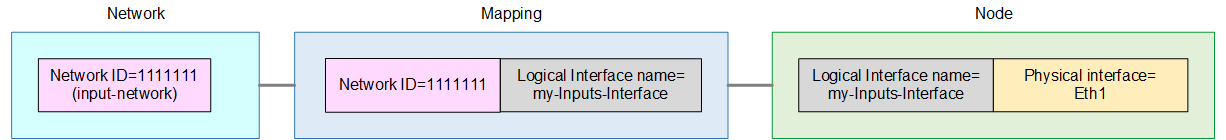

La asignación funciona tal y como se ilustra en el siguiente diagrama. La asignación (el recuadro azul) consta de dos datos: el identificador de red y el nombre de la interfaz lógica que usted asigna. El mapeo conecta la red (el cuadro rosa) con la interfaz física (el cuadro amarillo).

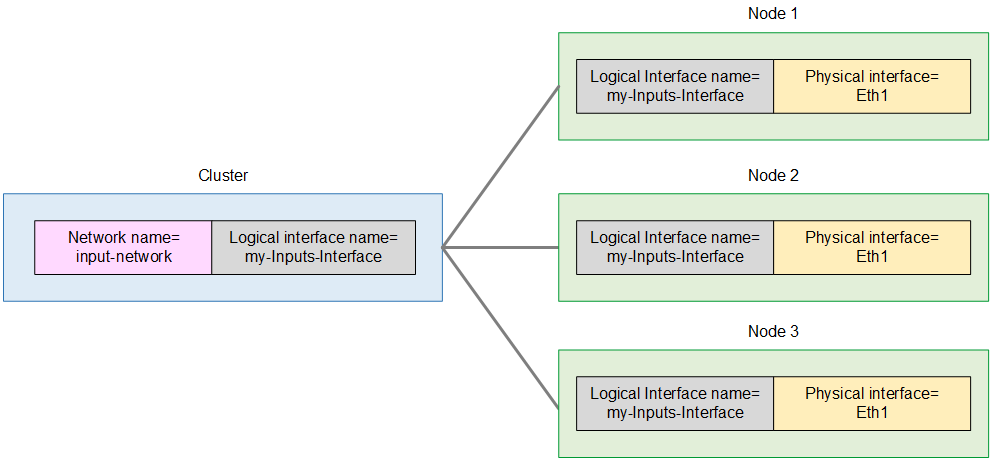

Debe diseñar un mapeo para cada red de un clúster. No se crea un mapeo para cada nodo. En cambio, las interfaces físicas similares de todos los nodos comparten el mismo mapeo. Por ejemplo, todas las interfaces físicas para el tráfico de entrada comparten el mismo mapeo.
Procedimiento para diseñar mapeos
Creará los mapeos en el clúster (el recuadro azul en los diagramas de arriba). A continuación, en cada nodo (cada cuadro verde), creará una segunda asignación que asigne cada nombre de interfaz lógica a la interfaz de nodo correspondiente.
-
Asigne nombres a las redes (los cuadros rosas de arriba).
-
Asigne nombres a la interfaz lógica de cada red (los cuadros grises de arriba).
Tenga en cuenta que los campos de nombre distinguen entre mayúsculas y minúsculas. Haga una lista de estos nombres y asegúrese de utilizarlos exactamente cuando, más adelante, cree los nombres de las redes y de las interfaces lógicas.
-
Haga coincidir la red con la interfaz física correspondiente en cada nodo. Los nombres pueden ser de estilo antiguo (por ejemplo, Eth1) o de estilo nuevo (por ejemplo, eno5555).
Normalmente, la posición de la interfaz es la misma en todos los nodos. Pero pueden ser diferentes. En el ejemplo siguiente, en CL-A, el nodo 3 usa Eth2 y Eth3.
-
Repita estos pasos para cada clúster.
Deberías terminar con una lista como la siguiente. Esta lista usa los clústeres y nodos que se muestran enOrganización de los grupos en clústeres. Tenga en cuenta lo siguiente:
-
En este ejemplo, un clúster CL-A y un clúster CL-B comparten las mismas dos redes. En su implementación, es posible que los clústeres no compartan redes.
-
En este ejemplo, se asignan los mismos nombres a las interfaces lógicas de ambos clústeres. Sin embargo, puede asignar nombres diferentes.
| Cluster name (Nombre del clúster) | Nombre de red | Nombre de la interfaz lógica | Interfaz física correspondiente al nodo 1 | Nodo 2 | Nodo 3 | Nodo 4 |
|---|---|---|---|---|---|---|
| CL-A | red de entrada | mi- Inputs-Interface | Eth1 | Eth1 | Eth2 | Eth1 |
| red de salida | mi- Outputs-Interface | Eth2 | Eth2 | Eth3 | Eth2 |
| Cluster name (Nombre del clúster) | Nombre de red | Nombre de la interfaz lógica | Interfaz física correspondiente al nodo 1 | Nodo 2 | Nodo 3 |
|---|---|---|---|---|---|
| CL-B | red de entrada | mi- Inputs-Interface | Eth1 | Eth1 | Eth2 |
| red de salida | mi- Outputs-Interface | Eth2 | Eth2 | Eth3 |
Utilizará esta información de la siguiente manera:
-
Nombre de red: asigne este nombre cuando cree cada red.
-
Nombre del clúster: asigne este nombre al crear cada clúster.
-
Nombre de la interfaz lógica: asigne este nombre para completar los campos de mapeo de la interfaz al crear cada clúster.
-
Interfaz física: Introducirá esta información para completar los campos de mapeo de la interfaz de nodos al crear los nodos.
