Erweitertes Beispiel

Dieser Abschnitt enthält ein erweitertes Beispiel, das Ihnen hilft zu verstehen, wie das Feature VPC Block Public Access in verschiedenen Szenarien funktioniert. Jedes Szenario baut auf dem vorherigen Szenario auf, daher ist es wichtig, dass Sie die Schritte in der richtigen Reihenfolge ausführen.

Wichtig

Gehen Sie dieses Beispiel nicht in einem Produktionskonto durch. Wir empfehlen Ihnen dringend, die Workloads, die Internetzugang benötigen, gründlich zu überprüfen, bevor Sie VPC BPA in Ihren Produktionskonten aktivieren.

Anmerkung

Sie benötigen bestimmte Ressourcen in Ihrem Konto, um das VPC-BPA-Feature vollständig zu verstehen. In diesem Abschnitt stellen wir Ihnen eine Vorlage für CloudFormation zur Verfügung, mit der Sie die benötigten Ressourcen bereitstellen können, um die Funktionsweise dieses Features vollständig zu verstehen. Mit den Ressourcen, die Sie mit der CloudFormation-Vorlage bereitstellen, und den Analysen, die Sie mit Network Access Analyzer und Reachability Analyzer durchführen, sind Kosten verbunden. Wenn Sie die Vorlage in diesem Abschnitt verwenden, stellen Sie sicher, dass Sie die Bereinigungsschritte abschließen, wenn Sie mit diesem Beispiel fertig sind.

Inhalt

Bereitstellen der CloudFormation-Vorlage (optional)
Anzeigen der Auswirkungen von VPC BPA mit Network Access Analyzer

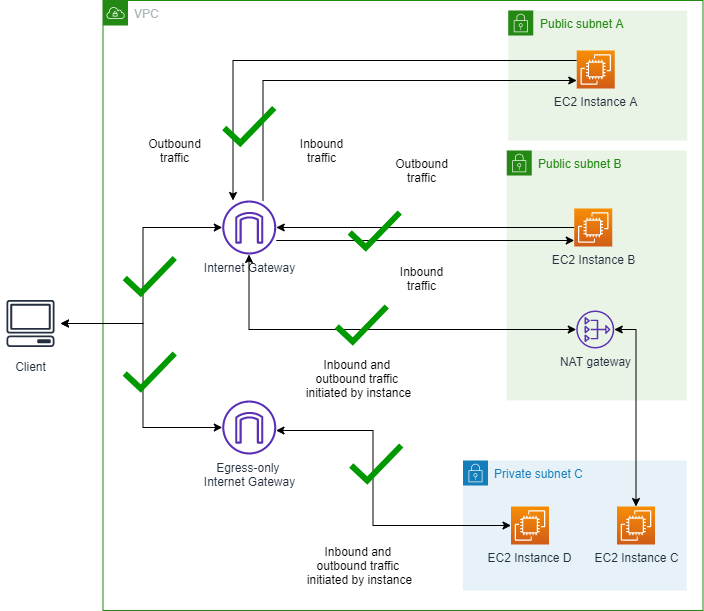

Szenario 1: Herstellen einer Verbindung zu Instances ohne aktiviertes VPC BPA

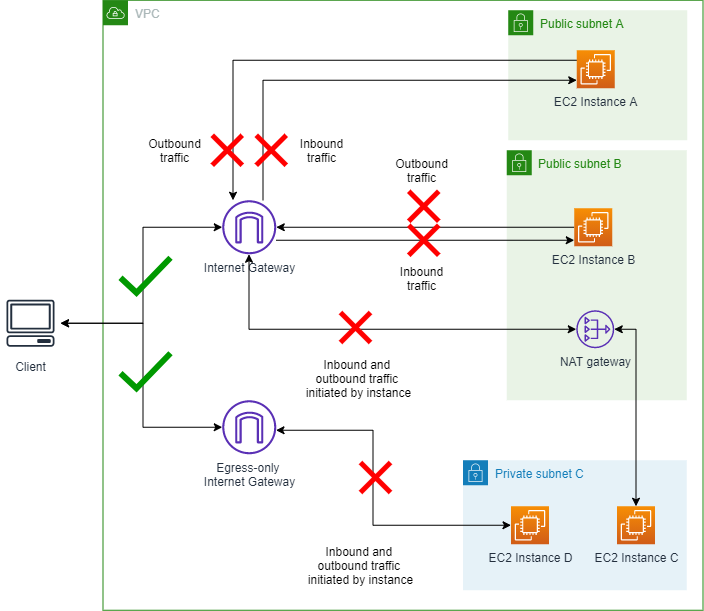

Szenario 2: Aktivieren von VPC BPA im bidirektionalen Modus

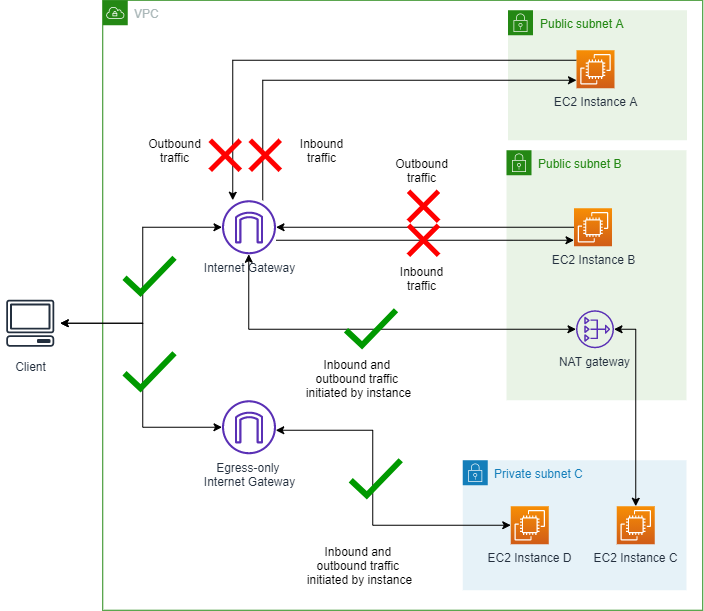

Szenario 3: Ändern des VPC BPA auf nur eingehenden Datenverkehrsmodus
Szenario 4: Erstellen eines Ausschlusses
Szenario 5: Ändern des Ausschlussmodus
Szenario 6: Ändern des VPC-BPA-Modus
Bereinigen

Bereitstellen der CloudFormation-Vorlage (optional)

Sie benötigen eine VPC, Subnetze, Instances und andere Ressourcen, um zu demonstrieren, wie dieses Feature funktioniert. Um die Durchführung dieser Demonstration zu erleichtern, haben wir unten eine CloudFormation-Vorlage bereitgestellt, mit der Sie schnell die für die Szenarien in dieser Demo erforderlichen Ressourcen einrichten können. Dieser Schritt ist optional und möglicherweise möchten Sie sich nur die Diagramme in den Szenarien in diesem Abschnitt ansehen.

Anmerkung

Mit den Ressourcen, die Sie in diesem Abschnitt mit der CloudFormation-Vorlage erstellen, sind Kosten verbunden, wie z. B. die Kosten für das NAT-Gateway und die öffentlichen IPv4-Adressen. Um übermäßige Kosten zu vermeiden, stellen Sie sicher, dass Sie die Bereinigungsschritte durchführen, um alle für dieses Beispiel erstellten Ressourcen zu entfernen.
Diese CloudFormation-Vorlage erstellt die zugrunde liegenden Ressourcen, die für VPC BPA benötigt werden, aktiviert jedoch nicht die VPC-BPA-Funktion selbst. Die hier bereitgestellten Ressourcen sollen Ihnen dabei helfen, die VPC-BPA-Funktion zu verstehen und zu testen, sobald Sie diese separat aktivieren möchten.

Die Vorlage erstellt die folgenden Ressourcen in Ihrem Konto:

Internet-Gateway nur für ausgehenden Verkehr
Internet-Gateway
NAT-Gateway
Zwei öffentliche Subnetze
Ein privates Subnetz
Zwei EC2-Instances mit öffentlichen und privaten IPv4-Adressen
Eine EC2-Instance mit einer IPv6-Adresse und einer privaten IPv4-Adresse
Eine EC2-Instance nur mit einer privaten IPv4-Adresse
Sicherheitsgruppe, die eingehenden SSH- und ICMP-Datenverkehr zulässt und den gesamten ausgehenden Datenverkehr erlaubt
VPC-Flow-Protokoll
Ein EC2-Instance-Verbindungsendpunkt in Subnetz B

Kopieren Sie die nachstehende Vorlage und speichern Sie sie in einer YAML-Datei.


AWSTemplateFormatVersion: '2010-09-09'
Description: Creates a VPC with public and private subnets, NAT gateway, and EC2 instances for VPC BPA.

Parameters:
  InstanceAMI:
    Description: ID of the Amazone Machine Image (AMI) to use with the instances launched by this template
    Type: AWS::EC2::Image::Id
  InstanceType:
    Description: EC2 Instance type to use with the instances launched by this template
    Type: String
    Default: t2.micro

Resources:

  # VPC
  VPCBPA:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      EnableDnsHostnames: true
      EnableDnsSupport: true
      InstanceTenancy: default
      Tags:
        - Key: Name
          Value: VPC BPA

  # VPC IPv6 CIDR
  VPCBPAIpv6CidrBlock:
    Type: AWS::EC2::VPCCidrBlock
    Properties:
      VpcId: !Ref VPCBPA
      AmazonProvidedIpv6CidrBlock: true

  # EC2 Key Pair
  VPCBPAKeyPair:
    Type: AWS::EC2::KeyPair
    Properties:
      KeyName: vpc-bpa-key

  # Internet Gateway
  VPCBPAInternetGateway:
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: VPC BPA Internet Gateway

  VPCBPAInternetGatewayAttachment:
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      VpcId: !Ref VPCBPA
      InternetGatewayId: !Ref VPCBPAInternetGateway

  # Egress-Only Internet Gateway
  VPCBPAEgressOnlyInternetGateway:
    Type: AWS::EC2::EgressOnlyInternetGateway
    Properties:
      VpcId: !Ref VPCBPA

  # Subnets
  VPCBPAPublicSubnetA:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.1.0/24
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: VPC BPA Public Subnet A

  VPCBPAPublicSubnetB:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.2.0/24
      MapPublicIpOnLaunch: true
      Tags:
        - Key: Name
          Value: VPC BPA Public Subnet B

  VPCBPAPrivateSubnetC:
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref VPCBPA
      CidrBlock: 10.0.3.0/24
      MapPublicIpOnLaunch: false
      Ipv6CidrBlock: !Select [0, !GetAtt VPCBPA.Ipv6CidrBlocks]
      AssignIpv6AddressOnCreation: true
      Tags:
        - Key: Name
          Value: VPC BPA Private Subnet C

  # NAT Gateway
  VPCBPANATGateway:
    Type: AWS::EC2::NatGateway
    Properties:
      AllocationId: !GetAtt VPCBPANATGatewayEIP.AllocationId
      SubnetId: !Ref VPCBPAPublicSubnetB
      Tags:
        - Key: Name
          Value: VPC BPA NAT Gateway

  VPCBPANATGatewayEIP:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
      Tags:
        - Key: Name
          Value: VPC BPA NAT Gateway EIP

  # Route Tables
  VPCBPAPublicRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Public Route Table

  VPCBPAPublicRoute:
    Type: AWS::EC2::Route
    DependsOn: VPCBPAInternetGatewayAttachment
    Properties:
      RouteTableId: !Ref VPCBPAPublicRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref VPCBPAInternetGateway

  VPCBPAPublicSubnetARouteTableAssoc:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPublicSubnetA
      RouteTableId: !Ref VPCBPAPublicRouteTable

  VPCBPAPublicSubnetBRouteTableAssoc:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPublicSubnetB
      RouteTableId: !Ref VPCBPAPublicRouteTable

  VPCBPAPrivateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Private Route Table

  VPCBPAPrivateRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref VPCBPAPrivateRouteTable
      DestinationCidrBlock: 0.0.0.0/0
      NatGatewayId: !Ref VPCBPANATGateway

  VPCBPAPrivateSubnetCRoute:
    Type: AWS::EC2::Route
    Properties:
      RouteTableId: !Ref VPCBPAPrivateRouteTable
      DestinationIpv6CidrBlock: ::/0
      EgressOnlyInternetGatewayId: !Ref VPCBPAEgressOnlyInternetGateway

  VPCBPAPrivateSubnetCRouteTableAssociation:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      SubnetId: !Ref VPCBPAPrivateSubnetC
      RouteTableId: !Ref VPCBPAPrivateRouteTable

  # EC2 Instances Security Group
  VPCBPAInstancesSecurityGroup:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: VPC BPA Instances Security Group
      GroupDescription: Allow SSH and ICMP access
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 0.0.0.0/0
        - IpProtocol: icmp
          FromPort: -1
          ToPort: -1
          CidrIp: 0.0.0.0/0
      VpcId: !Ref VPCBPA
      Tags:
        - Key: Name
          Value: VPC BPA Instances Security Group

  # EC2 Instances
  VPCBPAInstanceA:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: t2.micro
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPublicSubnetA
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance A

  VPCBPAInstanceB:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPublicSubnetB
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance B

  VPCBPAInstanceC:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      SubnetId: !Ref VPCBPAPrivateSubnetC
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      Tags:
        - Key: Name
          Value: VPC BPA Instance C

  VPCBPAInstanceD:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: !Ref InstanceAMI
      InstanceType: !Ref InstanceType
      KeyName: !Ref VPCBPAKeyPair
      NetworkInterfaces:
        - DeviceIndex: '0'
          GroupSet:
            - !Ref VPCBPAInstancesSecurityGroup
          SubnetId: !Ref VPCBPAPrivateSubnetC
          Ipv6AddressCount: 1
      Tags:
        - Key: Name
          Value: VPC BPA Instance D

  # Flow Logs IAM Role
  VPCBPAFlowLogRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Principal:
              Service: vpc-flow-logs.amazonaws.com
            Action: 'sts:AssumeRole'
      Tags:
        - Key: Name
          Value: VPC BPA Flow Logs Role

  VPCBPAFlowLogPolicy:
    Type: AWS::IAM::Policy
    Properties:
      PolicyName: VPC-BPA-FlowLogsPolicy
      PolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Action:
              - 'logs:CreateLogGroup'
              - 'logs:CreateLogStream'
              - 'logs:PutLogEvents'
              - 'logs:DescribeLogGroups'
              - 'logs:DescribeLogStreams'
            Resource: '*'
      Roles:
        - !Ref VPCBPAFlowLogRole

  # Flow Logs
  VPCBPAFlowLog:
    Type: AWS::EC2::FlowLog
    Properties:
      ResourceId: !Ref VPCBPA
      ResourceType: VPC
      TrafficType: ALL
      LogDestinationType: cloud-watch-logs
      LogGroupName: /aws/vpc-flow-logs/VPC-BPA
      DeliverLogsPermissionArn: !GetAtt VPCBPAFlowLogRole.Arn
      LogFormat: '${version} ${account-id} ${interface-id} ${srcaddr} ${dstaddr} ${srcport} ${dstport} ${protocol} ${packets} ${bytes} ${start} ${end} ${action} ${log-status} ${vpc-id} ${subnet-id} ${instance-id} ${tcp-flags} ${type} ${pkt-srcaddr} ${pkt-dstaddr} ${region} ${az-id} ${sublocation-type} ${sublocation-id} ${pkt-src-aws-service} ${pkt-dst-aws-service} ${flow-direction} ${traffic-path} ${reject-reason}'
      Tags:
        - Key: Name
          Value: VPC BPA Flow Logs

  # EC2 Instance Connect Endpoint
  VPCBPAEC2InstanceConnectEndpoint:
    Type: AWS::EC2::InstanceConnectEndpoint
    Properties:
      SecurityGroupIds:
        - !Ref VPCBPAInstancesSecurityGroup
      SubnetId: !Ref VPCBPAPublicSubnetB

Outputs:
  VPCBPAVPCId:
    Description: A reference to the created VPC
    Value: !Ref VPCBPA
    Export:
      Name: vpc-id

  VPCBPAPublicSubnetAId:
    Description: The ID of the public subnet A
    Value: !Ref VPCBPAPublicSubnetA

  VPCBPAPublicSubnetAName:
    Description: The name of the public subnet A
    Value: VPC BPA Public Subnet A

  VPCBPAPublicSubnetBId:
    Description: The ID of the public subnet B
    Value: !Ref VPCBPAPublicSubnetB

  VPCBPAPublicSubnetBName:
    Description: The name of the public subnet B
    Value: VPC BPA Public Subnet B

  VPCBPAPrivateSubnetCId:
    Description: The ID of the private subnet C
    Value: !Ref VPCBPAPrivateSubnetC

  VPCBPAPrivateSubnetCName:
    Description: The name of the private subnet C
    Value: VPC BPA Private Subnet C

  VPCBPAInstanceAId:
    Description: The ID of instance A
    Value: !Ref VPCBPAInstanceA

  VPCBPAInstanceBId:
    Description: The ID of instance B
    Value: !Ref VPCBPAInstanceB

  VPCBPAInstanceCId:
    Description: The ID of instance C
    Value: !Ref VPCBPAInstanceC

  VPCBPAInstanceDId:
    Description: The ID of instance D
    Value: !Ref VPCBPAInstanceD

AWS-Managementkonsole

Öffnen Sie die CloudFormation-Konsole unter https://console.aws.amazon.com/cloudformation/.
Wählen Sie Stack erstellen aus und laden Sie die YAML-Vorlagendatei hoch.
Führen Sie die Schritte durch, um die Vorlage zu starten. Sie müssen eine Image-ID und einen Instance-Typ (wie t2.micro) eingeben. Außerdem müssen Sie CloudFormation erlauben, eine IAM-Rolle für Sie zu erstellen, um die Erstellung des Flow-Protokolls und die Berechtigung zur Anmeldung bei CloudWatch zu ermöglichen.
Sobald Sie den Stack gestartet haben, zeigen Sie auf der Registerkarte Ereignisse den Fortschritt an und stellen Sie sicher, dass der Stack abgeschlossen ist, bevor Sie fortfahren.

AWS CLI

Führen Sie den folgenden Befehl aus, um den CloudFormation-Stack zu erstellen:


aws cloudformation create-stack --stack-name VPC-BPA-stack --template-body file://sampletemplate.yaml --capabilities CAPABILITY_IAM --region us-east-2

Ausgabe:


{
    "StackId": "arn:aws:cloudformation:us-east-2:470889052923:stack/VPC-BPA-stack/8a7a2cc0-8001-11ef-b196-06386a84b72f"
}

Zeigen Sie den Fortschritt an und stellen Sie sicher, dass der Stack abgeschlossen ist, bevor Sie fortfahren:
```
aws cloudformation describe-stack-events --stack-name VPC-BPA-stack --region us-east-2
```

Anzeigen der Auswirkungen von VPC BPA mit Network Access Analyzer

In diesem Abschnitt verwenden Sie Network Access Analyzer, um die Ressourcen in Ihrem Konto anzuzeigen, die das Internet-Gateway nutzen. Verwenden Sie diese Analyse, um die Auswirkungen des Aktivierens von VPC BPA in Ihrem Konto und des Blockierens von Datenverkehr zu verstehen.

Informationen über die regionale Verfügbarkeit von Network Access Analyzer finden Sie unter Einschränkungen im Handbuch für Network Access Analyzer.

AWS-Managementkonsole

Öffnen Sie die Network-Insights-Konsole von AWS unter https://console.aws.amazon.com/networkinsights/.
Wählen Sie Network Access Analyzer aus.
Klicken Sie auf Netzwerkzugriffsbereich erstellen.
Wählen Sie Auswirkungen von VPC Block Public Access bewerten und dann Weiter aus.
Die Vorlage ist bereits so konfiguriert, dass sie den Datenverkehr zu und von den Internet-Gateways in Ihrem Konto analysiert. Sie können dies unter Quelle und Ziel einsehen.
Wählen Sie Weiter aus.
Klicken Sie auf Netzwerkzugriffsbereich erstellen.
Wählen Sie den gerade erstellten Bereich aus und klicken Sie auf Analysieren.
Warten Sie, bis die Analyse abgeschlossen ist.
Zeigen Sie die Ergebnisse der Analyse an. Jede Zeile unter Erkenntnise zeigt einen Netzwerkpfad, den ein Paket in einem Netzwerk zu oder von einem Internet-Gateway in Ihrem Konto nehmen kann. Wenn Sie in diesem Fall VPC BPA aktivieren und keine der VPCs und/oder Subnetze, die in diesen Erkenntnissen erscheinen, als VPC-BPA-Ausschlüsse konfiguriert sind, wird der Datenverkehr zu diesen VPCs und Subnetzen eingeschränkt.
Analysieren Sie jede Erkenntnis, um die Auswirkungen von VPC BPA auf die Ressourcen in Ihren VPCs zu verstehen.

Die Analyse der Auswirkungen ist abgeschlossen.

AWS CLI

Erstellen Sie einen Netzwerkzugriffsbereich:


aws ec2 create-network-insights-access-scope --match-paths "Source={ResourceStatement={ResourceTypes=["AWS::EC2::InternetGateway"]}}" "Destination={ResourceStatement={ResourceTypes=["AWS::EC2::InternetGateway"]}}" --region us-east-2

Ausgabe:


{
  "NetworkInsightsAccessScope": {
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "NetworkInsightsAccessScopeArn": "arn:aws:ec2:us-east-2:470889052923:network-insights-access-scope/nis-04cad3c4b3a1d5e3e",
    "CreatedDate": "2024-09-30T15:55:53.171000+00:00",
    "UpdatedDate": "2024-09-30T15:55:53.171000+00:00"
  },
  "NetworkInsightsAccessScopeContent": {
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "MatchPaths": [
      {
        "Source": {
          "ResourceStatement": {
            "ResourceTypes": [
              "AWS::EC2::InternetGateway"
            ]
          }
        }
      },
      {
        "Destination": {
          "ResourceStatement": {
            "ResourceTypes": [
              "AWS::EC2::InternetGateway"
            ]
          }
        }
      }
    ]
  }
}

Starten Sie die Analyse des Bereichs:


aws ec2 start-network-insights-access-scope-analysis --network-insights-access-scope-id nis-04cad3c4b3a1d5e3e --region us-east-2

Ausgabe:


{
  "NetworkInsightsAccessScopeAnalysis": {
    "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
    "NetworkInsightsAccessScopeAnalysisArn": "arn:aws:ec2:us-east-2:470889052923:network-insights-access-scope-analysis/nisa-0aa383a1938f94cd",
    "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
    "Status": "running",
    "StartDate": "2024-09-30T15:56:59.109000+00:00",
    "AnalyzedEniCount": 0
  }
}

Rufen Sie die Ergebnisse der Analyse ab:


aws ec2 get-network-insights-access-scope-analysis-findings --network-insights-access-scope-analysis-id nisa-0aa383a1938f94cd1 --region us-east-2 --max-items 1

Ausgabe:


{
  "AnalysisFindings": [
    {
      "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
      "NetworkInsightsAccessScopeId": "nis-04cad3c4b3a1d5e3e",
      "FindingId": "AnalysisFinding-1",
      "FindingComponents": [
        {
          "SequenceNumber": 1,
          "Component": {
            "Id": "igw-04a5344b4e30486f1",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:internet-gateway/igw-04a5344b4e30486f1",
            "Name": "VPC BPA Internet Gateway"
          },
          "OutboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ]
          },
          "InboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ],
            "DestinationPortRanges": [
              {
                "From": 22,
                "To": 22
              }
            ],
            "Protocol": "6",
            "SourceAddresses": [
              "0.0.0.0/5",
              "100.0.0.0/10",
              "96.0.0.0/6"
            ],
            "SourcePortRanges": [
              {
                "From": 0,
                "To": 65535
              }
            ]
          },
          "Vpc": {
            "Id": "vpc-0762547ec48b6888d",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:vpc/vpc-0762547ec48b6888d",
            "Name": "VPC BPA"
          }
        },
        {
          "SequenceNumber": 2,
          "AclRule": {
            "Cidr": "0.0.0.0/0",
            "Egress": false,
            "Protocol": "all",
            "RuleAction": "allow",
            "RuleNumber": 100
          },
          "Component": {
            "Id": "acl-06194fc3a4a03040b",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:network-acl/acl-06194fc3a4a03040b"
          }
        },
        {
          "SequenceNumber": 3,
          "Component": {
            "Id": "sg-093dde06415d03924",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:security-group/sg-093dde06415d03924",
            "Name": "VPC BPA Instances Security Group"
          },
          "SecurityGroupRule": {
            "Cidr": "0.0.0.0/0",
            "Direction": "ingress",
            "PortRange": {
              "From": 22,
              "To": 22
            },
            "Protocol": "tcp"
          }
        },
        {
          "SequenceNumber": 4,
          "AttachedTo": {
            "Id": "i-058db34f9a0997895",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:instance/i-058db34f9a0997895",
            "Name": "VPC BPA Instance A"
          },
          "Component": {
            "Id": "eni-0fa23f2766f03b286",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:network-interface/eni-0fa23f2766f03b286"
          },
          "InboundHeader": {
            "DestinationAddresses": [
              "10.0.1.85/32"
            ],
            "DestinationPortRanges": [
              {
                "From": 22,
                "To": 22
              }
            ],
            "Protocol": "6",
            "SourceAddresses": [
              "0.0.0.0/5",
              "100.0.0.0/10",
              "96.0.0.0/6"
            ],
            "SourcePortRanges": [
              {
                "From": 0,
                "To": 65535
              }
            ]
          },
          "Subnet": {
            "Id": "subnet-035d235a762eeed04",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:subnet/subnet-035d235a762eeed04",
            "Name": "VPC BPA Public Subnet A"
          },
          "Vpc": {
            "Id": "vpc-0762547ec48b6888d",
            "Arn": "arn:aws:ec2:us-east-2:470889052923:vpc/vpc-0762547ec48b6888d",
            "Name": "VPC BPA"
          }
        }
      ]
    }
  ],
  "AnalysisStatus": "succeeded",
  "NetworkInsightsAccessScopeAnalysisId": "nisa-0aa383a1938f94cd1",
  "NextToken": "eyJOZXh0VG9rZW4iOiBudWxsLCAiYm90b190cnVuY2F0ZV9hbW91bnQiOiAxfQ=="
}

Die Ergebnisse zeigen den Datenverkehr zu und von den Internet-Gateways in allen VPCs Ihres Kontos. Die Ergebnisse sind als „Erkenntnisse“ organisiert. „FindingId“: „AnalysisFinding-1“ gibt an, dass dies die erste Erkenntnis der Analyse ist. Beachten Sie, dass es mehrere Erkenntnisse gibt, die jeweils auf einen Datenverkehrsfluss hinweisen, der durch die Aktivierung von VPC BPA beeinträchtigt wird. Die erste Erkenntnis zeigt, dass der Datenverkehr an einem Internet-Gateway („SequenceNumber“: 1) begann, an eine NACL („SequenceNumber“: 2) zu einer Sicherheitsgruppe („SequenceNumber“: 3) weitergeleitet wurde und an einer Instance („SequenceNumber“: 4) endete.

Analysieren Sie die Erkenntnisse, um die Auswirkungen von VPC BPA auf die Ressourcen in Ihren VPCs zu verstehen.

Die Analyse der Auswirkungen ist abgeschlossen.

Szenario 1: Herstellen einer Verbindung zu Instances ohne aktiviertes VPC BPA

In diesem Abschnitt sind EC2-Instances in den öffentlichen Subnetzen A und B vom Internet aus über das Internet-Gateway erreichbar, das sowohl ein- als auch ausgehenden Datenverkehr ermöglicht. Die Instances C und D im privaten Subnetz können ausgehenden Datenverkehr über das NAT-Gateway oder das Internet-Gateway nur für ausgehenden Datenverkehr initiieren, sind jedoch nicht direkt vom Internet aus erreichbar. Diese Einrichtung bietet Internetzugriff auf einige Ressourcen und schützt gleichzeitig andere. Als Zweck dieses Abschnitts stellen Sie eine Verbindung zu allen Instances her und pingen eine öffentliche IP-Adresse an, um eine Baseline festzulegen und sicherzustellen, dass alle Instances erreicht werden können, bevor Sie VPC BPA aktivieren.

Diagramm einer VPC ohne aktiviertes VPC BPA:

Diagramm, das eine VPC ohne aktiviertes VPC BPA zeigt.

1.1 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung zu Ihren Instances mit deaktiviertem VPC BPA herzustellen, um sicherzustellen, dass Sie problemlos eine Verbindung herstellen können. Alle Instances, die mit CloudFormation für dieses Beispiel erstellt wurden, haben Namen wie „VPC BPA Instance A“.

AWS-Managementkonsole

Öffnen Sie die Amazon EC2-Konsole unter https://console.aws.amazon.com/ec2/.
Öffnen Sie die Details zu Instance A.
Stellen Sie mithilfe der Option EC2 Instance Connect > Verbinden mit EC2-Instance-Connect-Endpunkt eine Verbindung zu Instance A her.
Wählen Sie Connect aus. Sobald Sie erfolgreich eine Verbindung mit der Instance hergestellt haben, pingen Sie www.amazon.com an, um zu überprüfen, ob Sie ausgehende Anfragen an das Internet senden können.
Verwenden Sie die gleiche Methode, die Sie für die Verbindung zu Instance A verwendet haben, um eine Verbindung zu den Instances B, C und D herzustellen. Pingen Sie von jeder Instance aus www.amazon.com an, um zu überprüfen, ob Sie ausgehende Anfragen an das Internet senden können.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:

Reply from 18.225.8.244: bytes=32 time=51ms TTL=110
Reply from 18.225.8.244: bytes=32 time=61ms TTL=110
```
Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available. Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 18:27:57 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING www-amazon-com.customer.fastly.net (18.65.233.187) 56(84) bytes of data.
64 bytes from 18.65.233.187 (18.65.233.187): icmp_seq=15 ttl=58 time=2.06 ms
64 bytes from 18.65.233.187 (18.65.233.187): icmp_seq=16 ttl=58 time=2.26 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Pingen Sie Instance B mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Reply from 3.18.106.198: bytes=32 time=83ms TTL=110
Reply from 3.18.106.198: bytes=32 time=54ms TTL=110
```
Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id  i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.
Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Fri Sep 27 18:12:27 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=249 time=1.55 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=249 time=1.67 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Stellen Sie eine Verbindung zu Instance C her. Da es keine öffentliche IP-Adresse zum Anpingen gibt, verwenden Sie EC2 Instance Connect, um eine Verbindung herzustellen, und pingen Sie dann eine öffentliche IP von der Instance an, um den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.
Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Thu Sep 19 20:31:26 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.75 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.97 ms
64 bytes from server-3-160-24-26.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=3 ttl=248 time=1.08 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Stellen Sie eine Verbindung zu Instance D her. Da es keine öffentliche IP-Adresse zum Anpingen gibt, verwenden Sie EC2 Instance Connect, um eine Verbindung herzustellen, und pingen Sie dann eine öffentliche IP von der Instance an, um den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Ausgabe:


The authenticity of host '10.0.3.59 can't be established.
ECDSA key fingerprint is SHA256:c4naBCqbC61/cExDyccEproNU+1HHSpMSzl2J6cOtIZA8g.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.3.59' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ _/
_/m/'
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121): icmp_seq=1 ttl=58 time=1.19 ms
64 bytes from 2600:9000:25f3:ee00:7:49a5:5fd4:b121 (2600:9000:25f3:ee00:7:49a5:5fd4:b121): icmp_seq=2 ttl=58 time=1.38 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Szenario 2: Aktivieren von VPC BPA im bidirektionalen Modus

In diesem Abschnitt aktivieren Sie VPC BPA und blockieren den Datenverkehr zu und von den Internet-Gateways in Ihrem Konto.

Diagramm mit Darstellung des aktivierten bidirektionalen Modus von VPC BPA:

Das Diagramm zeigt VPC mit aktiviertem bidirektionalem VPC BPA.

2.1 Aktivieren des bidirektionalen VPC-BPA-Modus

Führen Sie diesen Abschnitt aus, um VPC BPA zu aktivieren. Der bidirektionale Modus von VPC BPA blockiert den gesamten Datenverkehr zu und von Internet-Gateways und Internet-Gateways nur für ausgehenden Verkehr in dieser Region (mit Ausnahme der ausgeschlossenen VPCs und Subnetze).

2.2 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung mit Ihren Instances herzustellen.

AWS-Managementkonsole

Pingen Sie die öffentliche IPv4-Adresse von Instance A und Instance B an, wie Sie dies in Szenario 1 getan haben. Beachten Sie, dass der Datenverkehr blockiert ist.
Stellen Sie mit der Option EC2 Instance Connect > Verbinden mit EC2-Instance-Connect-Endpunkt eine Verbindung zu Instance A wie in Szenario 1 her. Stellen Sie sicher, dass Sie die Endpunkt-Option verwenden.
Wählen Sie Connect aus. Sobald Sie erfolgreich eine Verbindung zur Instance hergestellt haben, pingen Sie www.amazon.com an. Beachten Sie, dass der gesamte ausgehende Datenverkehr blockiert ist.
Verwenden Sie die gleiche Methode, die Sie für die Verbindung zu Instance A verwendet haben, um eine Verbindung zu den Instances B, C und D herzustellen und ausgehende Anfragen an das Internet zu testen. Beachten Sie, dass der gesamte ausgehende Datenverkehr blockiert ist.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:

Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


The authenticity of host '10.0.1.85' can't be established.
ECDSA key fingerprint is SHA256:3zo/gSss+HAZ+7eTyWlOB/Ke04IM+hadjsoLJeRTWBk.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.1.85' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 14:16:53 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Pingen Sie Instance B mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id  i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Ausgabe:


The authenticity of host '10.0.2.98' can't be established.
ECDSA key fingerprint is SHA256:0IjXKKyVlDthcCfI0IPIJMUiItAOLYKRNLGTYURnFXo.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.2.98' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Fri Sep 27 14:18:16 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
/ /
/m/'
Last login: Tue Sep 24 15:17:56 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ _/
_/m/'
Last login: Fri Sep 27 16:42:01 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:8200:7:49a5:5fd4:b121 (2600:9000:25f3:8200:7:49a5:5fd4:b121)) 56 data bytes

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

2.3 Optional: Überprüfen mit Reachability Analyzer, ob die Konnektivität blockiert ist

VPC Reachability Analyzer kann verwendet werden, um zu verstehen, ob bestimmte Netzwerkpfade angesichts Ihrer Netzwerkkonfiguration, einschließlich der Einstellungen für VPC BPA, erreicht werden können oder nicht. In diesem Beispiel analysieren Sie denselben Netzwerkpfad, der zuvor versucht wurde, um zu bestätigen, dass VPC BPA der Grund für die fehlende Konnektivität ist.

AWS-Managementkonsole

Rufen Sie die Network-Insights-Konsole unter https://console.aws.amazon.com/networkinsights/home#ReachabilityAnalyzer auf.
Klicken Sie auf Pfad erstellen und analysieren.
Wählen Sie als Quelltyp die Option Internet-Gateways aus und wählen Sie dann aus dem Dropdown-Menü Quelle das Internet-Gateway mit der Bezeichnung VPC-BPA-Internet-Gateway aus.
Wählen Sie als Zieltyp die Option Instances aus und wählen Sie aus dem Dropdown-Menü Ziel die Instance mit der Bezeichnung VPC-BPA-Instance A aus.
Klicken Sie auf Pfad erstellen und analysieren.
Warten Sie, bis die Analyse abgeschlossen ist. Dies kann einige Minuten dauern.
Sobald dies abgeschlossen ist, sollten Sie sehen, dass der Erreichbarkeitsstatus Nicht erreichbar lautet und dass die Pfaddetails zeigen, dass VPC_BLOCK_PUBLIC_ACCESS_ENABLED die Ursache ist.

AWS CLI

Erstellen Sie einen Netzwerkpfad unter Verwendung der ID des Internet-Gateways mit der Bezeichnung VPC-BPA-Internet-Gateway und der ID der Instance mit der Bezeichnung VPC-BPA-Instance A:
```
aws ec2 --region us-east-2 create-network-insights-path --source igw-id --destination instance-id --protocol TCP
```

Starten Sie eine Analyse des Netzwerkpfads:


aws ec2 --region us-east-2 start-network-insights-analysis --network-insights-path-id nip-id

Rufen Sie die Ergebnisse der Analyse ab:


aws ec2 --region us-east-2 describe-network-insights-analyses --network-insights-analysis-ids nia-id

Prüfen Sie, ob VPC_BLOCK_PUBLIC_ACCESS_ENABLED das ExplanationCode für die fehlende Erreichbarkeit ist.

Beachten Sie, dass Sie auch das können: Überwachen der VPC-BPA-Auswirkungen mit Flow-Protokollen

Szenario 3: Ändern des VPC BPA auf nur eingehenden Datenverkehrsmodus

In diesem Abschnitt ändern Sie die Richtung des VPC-BPA-Datenverkehrs und lassen nur den Datenverkehr zu, der ein NAT-Gateway oder ein Internet-Gateway nur für ausgehenden Verkehr verwendet. Die EC2-Instances A und B in den öffentlichen Subnetzen sind vom Internet aus nicht erreichbar, da BPA den eingehenden Verkehr über das Internet Gateway blockiert. Die Instanzen C und D im privaten Subnetz können weiterhin ausgehenden Datenverkehr über das NAT-Gateway und das Internet-Gateway nur für ausgehenden Datenverkehr initiieren und erreichen daher weiterhin das Internet.

Diagramm des aktivierten Modus nur für eingehenden Datenverkehr von VPC BPA:

Das Diagramm zeigt VPC mit aktiviertem Modus nur für eingehenden Datenverkehr von VPC BPA.

3.1 Ändern des Modus auf nur eingehenden Datenverkehr

Schließen Sie diesen Abschnitt ab, um den Modus zu ändern.

AWS-Managementkonsole

Öffnen Sie die Amazon-VPC-Konsole unter https://console.aws.amazon.com/vpc/.
Wählen Sie im linken Navigationsbereich die Option Einstellungen aus.
Wählen Sie auf der Registerkarte Öffentlichen Zugriff blockieren die Option Einstellungen für öffentlichen Zugriff bearbeiten aus.
Ändern Sie die Einstellungen für den öffentlichen Zugriff in der VPC-Konsole und ändern Sie die Richtung auf Nur eingehender Datenverkehr.
Speichern Sie die Änderungen und warten Sie, bis der Status aktualisiert wird. Es kann einige Minuten dauern, bis die VPC-BPA-Einstellungen wirksam werden und der Status aktualisiert wird.

AWS CLI

Ändern Sie den VPC-BPA-Modus:
```
aws ec2 --region us-east-2 modify-vpc-block-public-access-options --internet-gateway-block-mode block-ingress
```
Es kann einige Minuten dauern, bis die VPC-BPA-Einstellungen wirksam werden und der Status aktualisiert wird.

Zeigen Sie den Status von VPC BPA an:


aws ec2 --region us-east-2 describe-vpc-block-public-access-options

3.2 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung zu den Instances herzustellen.

AWS-Managementkonsole

Pingen Sie die öffentliche IPv4-Adresse von Instance A und Instance B an, wie Sie dies in Szenario 1 getan haben. Beachten Sie, dass der Datenverkehr blockiert ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance A und B her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance A oder B aus keine öffentliche Website im Internet anpingen können und der Datenverkehr blockiert ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance C und D her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance C oder D aus eine öffentliche Website im Internet anpingen können und der Datenverkehr erlaubt ist.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:

Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


The authenticity of host '10.0.1.85' can't be established.
ECDSA key fingerprint is SHA256:3zo/gSss+HAZ+7eTyWlOB/Ke04IM+hadjsoLJeRTWBk.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.1.85' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 14:16:53 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Pingen Sie Instance B mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Ausgabe:


The authenticity of host '10.0.2.98 ' can't be established.
ECDSA key fingerprint is SHA256:0IjXKKyVlDthcCfI0IPIJMUiItAOLYKRNLGTYURnFXo.
Are you sure you want to continue connecting (yes/no/[fingerprint])? yes
Warning: Permanently added '10.0.2.98' (ECDSA) to the list of known hosts.
A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Fri Sep 27 14:18:16 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Tue Sep 24 15:28:09 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.84 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.40 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 16:48:38 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121): icmp_seq=14 ttl=58 time=1.47 ms
64 bytes from 2600:9000:25f3:5800:7:49a5:5fd4:b121 (2600:9000:25f3:5800:7:49a5:5fd4:b121): icmp_seq=16 ttl=58 time=1.59 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Szenario 4: Erstellen eines Ausschlusses

In diesem Abschnitt erstellen Sie einen Ausschluss. VPC BPA blockiert dann nur den Datenverkehr in den Subnetzen ohne Ausschluss. Ein VPC-BPA-Ausschluss ist ein Modus, der auf eine einzelne VPC oder ein Subnetz angewendet werden kann, der es vom VPC-BPA-Modus des Kontos ausnimmt und bidirektionalen oder nur ausgehenden Zugriff erlaubt. Sie können VPC-BPA-Ausschlüsse für VPCs und Subnetze erstellen, auch wenn VPC BPA für das Konto nicht aktiviert ist, um sicherzustellen, dass der Datenverkehr nicht unterbrochen wird, wenn VPC BPA aktiviert ist.

In diesem Beispiel erstellen wir einen Ausschluss für Subnetz A, um zu zeigen, wie sich VPC BPA auf den Datenverkehr zu Ausschlüssen auswirkt.

Diagramm des aktivierten Modus nur für eingehenden Datenverkehr von VPC BPA und des Ausschlusses von Subnetz A mit aktiviertem bidirektionalen Modus:

Das Diagramm zeigt VPC mit VPC BPA im Modus nur für eingehenden Datenverkehr mit einem Ausschluss.

4.1 Erstellen eines Ausschlusses für Subnetz A

Führen Sie diesen Abschnitt aus, um eine Ausnahme zu erstellen. Ein VPC-BPA-Ausschluss ist ein Modus, der auf eine einzelne VPC oder ein Subnetz angewendet werden kann, der es vom VPC-BPA-Modus des Kontos ausnimmt und bidirektionalen oder nur ausgehenden Zugriff erlaubt. Sie können VPC-BPA-Ausschlüsse für VPCs und Subnetze erstellen, auch wenn VPC BPA für das Konto nicht aktiviert ist, um sicherzustellen, dass der Datenverkehr nicht unterbrochen wird, wenn VPC BPA aktiviert ist.

AWS-Managementkonsole

Öffnen Sie die Amazon-VPC-Konsole unter https://console.aws.amazon.com/vpc/.
Wählen Sie im linken Navigationsbereich die Option Einstellungen aus.
Wählen Sie auf der Registerkarte Öffentlichen Zugriff blockieren unter Ausschlüsse die Option Ausschlüsse erstellen aus.
Wählen Sie VPC BPA Public Subnet A aus, stellen Sie sicher, dass die Zulässigkeitsrichtung Bidirektional ausgewählt ist, und wählen Sie dann Ausschlüsse erstellen aus.
Warten Sie, bis sich der Status Ausschluss auf Aktiv ändert. Möglicherweise müssen Sie die Ausschlusstabelle aktualisieren, damit die Änderung angezeigt wird.

Der Ausschluss wurde erstellt.

AWS CLI

Ändern Sie die Richtung der Ausschlusserlaubnis:


aws ec2 --region us-east-2 create-vpc-block-public-access-exclusion --subnet-id subnet-id --internet-gateway-exclusion-mode allow-bidirectional

Es kann einige Zeit dauern, bis der Ausschlussstatus aktualisiert wird. So zeigen Sie den Status des Ausschlusses an:
```
aws ec2 --region us-east-2 describe-vpc-block-public-access-exclusions --exclusion-ids exclusion-id
```

4.2 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung zu den Instances herzustellen.

AWS-Managementkonsole

Pingen Sie die öffentliche IPv4-Adresse von Instance A an. Beachten Sie, dass der Datenverkehr erlaubt ist.
Pingen Sie die öffentliche IPv4-Adresse von Instance B an. Beachten Sie, dass der Datenverkehr blockiert wird.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance A her und pingen Sie www.amazon.com an. Beachten Sie, dass Sie von Instance A aus eine öffentliche Website im Internet anpingen können, da der Datenverkehr erlaubt ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance B her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance B aus keine öffentliche Website im Internet anpingen können, da der Datenverkehr blockiert ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance C und D her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance C oder D aus eine öffentliche Website im Internet anpingen können, da der Datenverkehr erlaubt ist.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:

Reply from 18.225.8.244: bytes=32 time=51ms TTL=110
Reply from 18.225.8.244: bytes=32 time=61ms TTL=110
```
Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #_   ~_  ####_        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~._.   _/
/ /
/m/'
Last login: Fri Sep 27 17:58:12 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=249 time=1.03 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=249 time=1.72 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Pingen Sie Instance B mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-08552a0774b5c8f72 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Fri Sep 27 18:12:03 2024 from 3.16.146.5
[ec2-user@ip-10-0-2-98 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Output


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
,     #   ~_  ####        Amazon Linux 2023
~~  _#####\  ~~     ###|
~~       #/ ___   https://aws.amazon.com/linux/amazon-linux-2023
~~       V~' '->
~~~         /
~~..   _/
_/ /
/m/'
Last login: Tue Sep 24 15:28:09 2024 from 10.0.2.86
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=1 ttl=248 time=1.84 ms
64 bytes from server-3-160-24-126.cmh68.r.cloudfront.net (18.65.233.187): icmp_seq=2 ttl=248 time=1.40 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Output


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:00:52 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4)) 56 data bytes
64 bytes from g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4): icmp_seq=1 ttl=48 time=15.9 ms
64 bytes from g2600-141f-4000-059a-0000-0000-0000-3bd4.deploy.static.akamaitechnologies.com (2600:141f:4000:59a::3bd4): icmp_seq=2 ttl=48 time=15.8 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

4.3 Optional: Überprüfen der Konnektivität mit Reachability Analyzer

Unter Verwendung desselben Netzwerkpfads, der in Reachability Analyzer in Szenario 2 erstellt wurde, können Sie nun eine neue Analyse durchführen und bestätigen, dass der Pfad erreichbar ist, nachdem ein Ausschluss für das öffentliche Subnetz A erstellt wurde.

Informationen zur regionalen Verfügbarkeit von Reachability Analyzer finden Sie unter Überlegungen im Leitfaden Reachability Analyzer.

Szenario 5: Ändern des Ausschlussmodus

In diesem Abschnitt ändern Sie die Richtung des zulässigen Datenverkehrs für den Ausschluss, um zu sehen, wie sich dies auf VPC BPA auswirkt.

Anmerkung

In diesem Szenario ändern Sie den Ausschlussmodus auf „Nur ausgehend“. Beachten Sie, dass in diesem Fall die Ausnahmeregelung „Nur ausgehend“ in Subnetz A keinen ausgehenden Datenverkehr zulässt. Das ist widersprüchlich, da Sie erwarten würden, dass damit ausgehender Datenverkehr zugelassen wird. Da BPA auf Kontoebene jedoch nur für eingehenden Datenverkehr gilt, werden nur ausgehende Ausschlüsse ignoriert, und das Routing von Subnetz A zu einem Internet-Gateway wird durch VPC BPA eingeschränkt, was ausgehenden Datenverkehr blockiert. Um ausgehenden Datenverkehr in Subnetz A zu aktivieren, müssten Sie VPC BPA in den bidirektionalen Modus schalten.

Diagramm des aktivierten Modus nur für eingehenden Datenverkehr von VPC BPA und des Ausschlusses von Subnetz A mit aktiviertem Modus nur für ausgehenden Verkehr:

Das Diagramm zeigt VPC mit VPC BPA im Modus nur für eingehenden Datenverkehr, der ausgehenden Datenverkehr über das NAT-Gateway zulässt.

5.1 Änderung der Richtung der Ausschlusserlaubnis in nur ausgehenden Datenverkehr

Schließen Sie diesen Abschnitt ab, um die Richtung der Ausschlusserlaubnis zu ändern.

5.2 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung zu den Instances herzustellen.

AWS-Managementkonsole

Pingen Sie die öffentliche IPv4-Adresse von Instance A und B an. Beachten Sie, dass der Datenverkehr blockiert wird.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance A und B her und pingen Sie www.amazon.com an. Beachten Sie, dass Sie von Instance A oder B aus keine öffentliche Website im Internet anpingen können, da der Datenverkehr blockiert ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance C und D her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance C oder D aus eine öffentliche Website im Internet anpingen können, da der Datenverkehr erlaubt ist.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Pingen Sie Instance B mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:00:31 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121)) 56 data bytes
64 bytes from 2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121): icmp_seq=1 ttl=58 time=1.51 ms
64 bytes from 2600:9000:25f3:a600:7:49a5:5fd4:b121 (2600:9000:25f3:a600:7:49a5:5fd4:b121): icmp_seq=2 ttl=58 time=1.49 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:13:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2606:2cc0::374 (2606:2cc0::374)) 56 data bytes
64 bytes from 2606:2cc0::374 (2606:2cc0::374): icmp_seq=1 ttl=58 time=1.21 ms
64 bytes from 2606:2cc0::374 (2606:2cc0::374): icmp_seq=2 ttl=58 time=1.51 ms

Beachten Sie, dass der Ping erfolgreich ist und der Datenverkehr nicht blockiert wird.

Szenario 6: Ändern des VPC-BPA-Modus

In diesem Abschnitt ändern Sie die Blockierrichtung von VPC BPA, um zu sehen, wie sich dies auf den Datenverkehr auswirkt. In diesem Szenario blockiert VPC BPA, das im bidirektionalen Modus aktiviert ist, den gesamten Datenverkehr wie in Szenario 1. Sofern ein Ausschluss keinen Zugang zu einem NAT-Gateway oder einem Internet-Gateway nur für ausgehenden Verkehr hat, wird der Verkehr blockiert.

Diagramm des aktivierten bidirektionalen Modus von VPC BPA und des Ausschlusses von Subnetz A mit aktiviertem Modus nur für ausgehenden Verkehr:

6.1 Ändern von VPC BPA in den bidirektionalen Modus

Schließen Sie diesen Abschnitt ab, um den VPC-BPA-Modus zu ändern.

AWS-Managementkonsole

Öffnen Sie die Amazon-VPC-Konsole unter https://console.aws.amazon.com/vpc/.
Wählen Sie im linken Navigationsbereich die Option Einstellungen aus.
Wählen Sie Einstellungen für den öffentlichen Zugriff bearbeiten aus.
Ändern Sie die Blockierrichtung auf Bidirektional und wählen Sie dann Änderungen speichern aus.
Warten Sie, bis sich der Status zu Ein ändert. Es kann einige Minuten dauern, bis die VPC-BPA-Einstellungen wirksam werden und der Status aktualisiert wird.

AWS CLI

Ändern Sie die Blockierrichtung von VPC BPA:
```
aws ec2 --region us-east-2 modify-vpc-block-public-access-options --internet-gateway-block-mode block-bidirectional
```
Es kann einige Minuten dauern, bis die VPC-BPA-Einstellungen wirksam werden und der Status aktualisiert wird.

Zeigen Sie den Status von VPC BPA an:


aws ec2 --region us-east-2 describe-vpc-block-public-access-options

6.2 Herstellen einer Verbindung zu Instances

Führen Sie diesen Abschnitt aus, um eine Verbindung zu den Instances herzustellen.

AWS-Managementkonsole

Pingen Sie die öffentliche IPv4-Adresse von Instance A und B an. Beachten Sie, dass der Datenverkehr blockiert wird.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance A und B her und pingen Sie www.amazon.com an. Beachten Sie, dass Sie von Instance A oder B aus keine öffentliche Website im Internet anpingen können, da der Datenverkehr blockiert ist.
Stellen Sie mithilfe von EC2 Instance Connect wie in Szenario 1 eine Verbindung zu Instance C und D her und pingen Sie von dort aus www.amazon.com an. Beachten Sie, dass Sie von Instance C oder D aus keine öffentliche Website im Internet anpingen können, da der Datenverkehr blockiert ist.

AWS CLI

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 18.225.8.244
```
Ausgabe:
```
Pinging 18.225.8.244 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:17:44 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Pingen Sie Instance A mit der öffentlichen IPv4-Adresse an, um den eingehenden Datenverkehr zu überprüfen:
```
ping 3.18.106.198
```
Ausgabe:
```
Pinging 3.18.106.198 with 32 bytes of data:
Request timed out.
```
Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Verwenden Sie die private IPv4-Adresse, um eine Verbindung herzustellen und den ausgehenden Datenverkehr zu überprüfen:


aws ec2-instance-connect ssh --instance-id i-058db34f9a0997895 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:09:55 2024 from 3.16.146.5
[ec2-user@ip-10-0-1-85 ~]$ ping www.amazon.com
PING d3ag4hukkh62yn.cloudfront.net (18.65.233.187) 56(84) bytes of data.

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-04eca55f2a482b2c4 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:19:45 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-180 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:6200:7:49a5:5fd4:b121 (2600:9000:25f3:6200:7:49a5:5fd4:b121)) 56 data bytes

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.


aws ec2-instance-connect ssh --instance-id i-05f9e6a9cfac1dba0 --region us-east-2 --connection-type eice

Ausgabe:


A newer release of "Amazon Linux" is available.  Version 2023.5.20240916:
Run "/usr/bin/dnf check-release-update" for full release and version update info
   ,     #_   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
Last login: Fri Sep 27 18:20:58 2024 from 3.16.146.5
[ec2-user@ip-10-0-3-59 ~]$ ping www.amazon.com
PING www.amazon.com(2600:9000:25f3:b400:7:49a5:5fd4:b121 (2600:9000:25f3:b400:7:49a5:5fd4:b121)) 56 data bytes

Beachten Sie, dass der Ping fehlschlägt und der Datenverkehr blockiert wird.

Bereinigen

In diesem Abschnitt löschen Sie alle Ressourcen, die Sie für dieses erweiterte Beispiel erstellt haben. Es ist wichtig, die Ressourcen zu bereinigen, um übermäßige zusätzliche Gebühren für in Ihrem Konto erstellte Ressourcen zu vermeiden.

Löschen der CloudFormation-Ressourcen

Schließen Sie diesen Abschnitt ab, um die Ressourcen zu löschen, die Sie mit der Vorlage für CloudFormation erstellt haben.

Nachverfolgen des Löschens von Ausschlüssen mithilfe von CloudTrail

Führen Sie diesen Abschnitt aus, um die Löschung eines Ausschlusses mithilfe von AWS CloudTrail nachzuverfolgen. CloudTrail-Einträge werden angezeigt, wenn Sie einen Ausschluss löschen.

Das erweiterte Beispiel ist abgeschlossen.

Warnung JavaScript ist in Ihrem Browser nicht verfügbar oder deaktiviert.

Zur Nutzung der AWS-Dokumentation muss JavaScript aktiviert sein. Weitere Informationen finden auf den Hilfe-Seiten Ihres Browsers.

Dokumentkonventionen

Bewerten der Auswirkungen von VPC-BPA und Überwachen von VPC-BPA

Bewährte Methoden
