VPC-Peering-Konfigurationen mit spezifischen Routen

Sie können Routing-Tabellen für eine VPC-Peering-Verbindung konfigurieren, um Zugriff auf einen Subnetz des CIDR-Blocks, einen bestimmten CIDR-Block (wenn die VPC mehrere CIDR-Blöcke besitzt) oder eine spezifische Ressource innerhalb der Peer-VPC einzuschränken. In diesen Beispielen wird eine zentrale VPC mit mindestens zwei VPCs verbunden, die überlappende CIDR-Blöcke nutzen.

Weitere Beispiele zu Szenarien, in denen Sie eine spezifische VPC-Peering-Verbindungskonfiguration benötigen, finden Sie unter Netzwerkszenarien einer VPC-Peering-Verbindung. Weitere Informationen zum Erstellen von und zum Arbeiten mit VPC-Peering-Verbindungen finden Sie unter VPC-Peering-Verbindungen. Weitere Informationen zur Aktualisierung Ihrer Routing-Tabellen finden Sie unter Aktualisieren Sie ihre Routing-Tabellen für eine VPC-Peering-Verbindung.

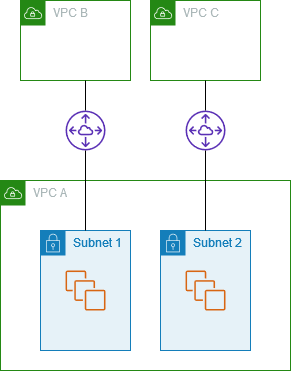

Zwei VPCs, die auf bestimmte Subnetze in einer VPC zugreifen

Die Konfiguration enthält eine zentrale VPC mit zwei Subnetzen (VPC A), eine Peering-Verbindung zwischen VPC A und VPC B (pcx-aaaabbbb) und eine Peering-Verbindung zwischen VPC A und VPC C (pcx-aaaacccc). Jede VPC benötigt Zugriff auf die Ressourcen in nur einem der Subnetze in VPC A.

Die Routing-Tabelle für Subnetz 1 verweist auf die VPC-Peering-Verbindung pcx-aaaabbbb, um auf den gesamten CIDR-Block von VPC B zuzugreifen. Die Routing-Tabelle von VPC B verwendet pcx-aaaabbbb, um auf den CIDR-Block von Subnetz 1 in VPC A zuzugreifen. Die Routing-Tabelle für Subnetz 2 verwendet die VPC-Peering-Verbindung pcx-aaaacccc, um auf den gesamten CIDR-Block von VPC C zuzugreifen. Die Routing-Tabelle von VPC C verwendet pcx-aaaacccc, um auf den CIDR-Block nur von Subnetz 2 in VPC A zuzugreifen.

Sie können diese Konfiguration auf mehrere CIDR-Blöcke erweitern. Nehmen wir an, dass VPC A und VPC B sowohl IPv4- als auch IPv6-CIDR-Blöcke haben und dass Subnetz 1 einen zugehörigen IPv6-CIDR-Block hat. Sie können VPC B für die Kommunikation mit Subnetz 1 in VPC A über IPv6 über die VPC-Peering-Verbindung aktivieren. Hierzu fügen Sie der Routing-Tabelle für VPC A eine Route mit dem Zielbereich des IPv6-CIDR-Blocks von VPC B hinzu. Außerdem fügen Sie der Routing-Tabelle von VPC B eine Route mit dem Zielbereich der IPv6-CIDR von Subnetz 1 in VPC A hinzu.

Zwei VPCs, die auf bestimmte Subnetze in einer VPC zugreifen

Die Konfiguration enthält eine zentrale VPC (VPC A), eine Peering-Verbindung zwischen VPC A und VPC B (pcx-aaaabbbb) und eine Peering-Verbindung zwischen VPC A und VPC C (pcx-aaaacccc). VPC A hat einen CIDR-Block für jede VPC-Peering-Verbindung.

Eine VPC, die auf bestimmte Subnetze in zwei VPCs zugreift

Die Konfiguration enthält eine zentrale VPC (VPC A) mit einem Subnetz, eine Peering-Verbindung zwischen VPC A und VPC B (pcx-aaaabbbb) und eine Peering-Verbindung zwischen VPC A und VPC C (pcx-aaaacccc). VPC B und VPC C haben jeweils zwei Subnetze. Die Peering-Verbindung zwischen VPC A und VPC B verwendet nur eines der Subnetze in VPC B. Die Peering-Verbindung zwischen VPC A und VPC C verwendet nur eines der Subnetze in VPC C.

Verwenden Sie diese Konfiguration, wenn Sie eine zentrale VPC haben, die über einen einzigen Satz von Ressourcen verfügt, wie zum Beispiel Active-Directory-Services, auf die andere VPCs zugreifen müssen. Die zentrale VPC benötigt keinen Vollzugriff auf die verbundene VPC.

Die Routing-Tabelle für VPC A verwendet die Peering-Verbindungen, um nur auf bestimmte Subnetze in den Peering-VPCs zuzugreifen. Die Routing-Tabelle für Subnetz 1 verwendet die Peering-Verbindung mit VPC A, um auf das Subnetz in VPC A zuzugreifen. Die Routing-Tabelle für Subnetz 2 verwendet die Peering-Verbindung mit VPC A, um auf das Subnetz in VPC A zuzugreifen.

Routing für Antwortdatenverkehr

Wenn Sie eine VPC über ein Peering mit mehreren VPCs verbinden, die sich überschneidende oder sich entsprechende CIDR-Blöcke haben, stellen Sie sicher, dass Ihre Routing-Tabellen so konfiguriert sind, dass kein Antwortdatenverkehr von Ihrer VPC an die falsche VPC gesendet wird. AWS unterstützt derzeit kein Unicast Reverse Path Forwarding in VPC-Peering-Verbindungen, das die Quell-IP von Paketen prüft und Antwortpakete zurück zur Quelle leitet.

VPC A ist beispielsweise mit VPC B und VPC C verbunden. VPC B und VPC C haben übereinstimmende CIDR-Blöcke und ihre Subnetze haben übereinstimmende CIDR-Blöcke. Die Routing-Tabelle für Subnetz 2 in VPC B verweist auf die VPC-Peering-Verbindung pcx-aaaabbbb, um auf das VPC-A-Subnetz zuzugreifen. Die Routing-Tabelle von VPC A ist so konfiguriert, dass Sie Datenverkehr an die VPC-CIDR-Peering-Verbindung pcx-aaaaccccc sendet.

Angenommen, eine Instance in Subnetz 2 in VPC B sendet Datenverkehr an den Active-Directory-Server in VPC A über die VPC-Peering-Verbindung pcx-aaaabbbb. VPC A sendet den Antwortdatenverkehr an den Active-Directory-Server. Die VPC-A-Routing-Tabelle ist jedoch so konfiguriert, dass der gesamte Verkehr innerhalb des VPC-CIDR-Bereichs an die VPC-Peering-Verbindung pcx-aaaacccc gesendet wird. Wenn Subnetz 2 in VPC C eine Instance mit der gleichen IP-Adresse hat wie die Instance in Subnetz 2 von VPC B, empfängt sie den Antwortverkehr von VPC A. Die Instance in Subnetz 2 in VPC B erhält keine Antwort auf ihre Anfrage an VPC A.

Um dies zu verhindern, können Sie der Routing-Tabelle von VPC A eine spezielle Route mit der CIDR von Subnetz 2 in VPC B als Bestimmungsort und einem Ziel von pcx-aaaabbbb. Die neue Route an ist spezifischer. Daher wird der Datenverkehr für das Subnetz-2-CIDR an die VPC-Peering-Verbindung pcx-aaaabbbb geleitet

Als Alternative hat die Routing-Tabelle für VPC A im folgenden Beispiel eine Route für jedes Subnetz für jede VPC-Peering-Verbindung. VPC A kann mit Subnetz 2 in VPC B und mit Subnetz 1 in VPC C kommunizieren. Dieses Szenario ist nützlich, wenn Sie eine weitere VPC-Peering-Verbindung mit einem anderen Subnetz hinzufügen müssen, das in denselben Adressbereich wie VPC B und VPC C fällt – Sie können einfach eine weitere Route für dieses spezielle Subnetz hinzufügen.

Je nach Ihrem Nutzungsszenario können Sie alternativ eine Route für eine spezifische IP-Adresse in VPC B erstellen und so dafür sorgen, dass der Datenverkehr an den richtigen Server zurückgeroutet wird (die Routing-Tabelle nutzt den längsten Präfix als Priorität für die Routen):

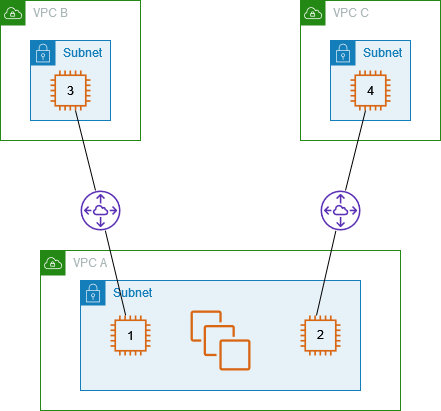

Instances in einer VPC, die auf bestimmte Instances in zwei VPCs zugreifen

Die Konfiguration enthält eine zentrale VPC (VPC A) mit einem Subnetz, eine Peering-Verbindung zwischen VPC A und VPC B (pcx-aaaabbbb) und eine Peering-Verbindung zwischen VPC A und VPC C (pcx-aaaacccc). VPC A hat ein Subnetz mit einer Instance für jede Peering-Verbindung. Sie können diese Konfiguration nutzen, um den Peering-Datenverkehr auf bestimmte Instances zu beschränken.

Jede VPC-Routing-Tabelle zeigt auf die relevante VPC-Peering-Verbindung, um so auf eine einzelne IP-Adresse (und somit auf eine bestimmte Instance) im Peer-VPC zugreifen zu können.

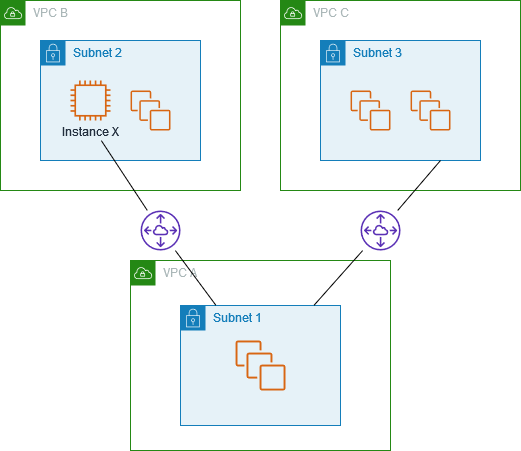

Eine VPC, die auf zwei VPCs zugreift und dabei die längsten Präfixe verwendet

Die Konfiguration enthält eine zentrale VPC (VPC A) mit einem Subnetz, eine Peering-Verbindung zwischen VPC A und VPC B (pcx-aaaabbbb) und eine Peering-Verbindung zwischen VPC A und VPC C (pcx-aaaacccc). VPC B und VPC C haben übereinstimmende CIDR-Blöcke. Sie möchten die VPC-Peering-Verbindung pcx-aaaabbbb zur Weiterleitung von Datenverkehr zwischen VPC A und einer spezifischen Instance in VPC B verwenden. Der gesamte restliche Datenverkehr an den IP-Adressbereich wird über pcx-aaaacccc zwischen VPC A und VPC C geroutet.

VPC-Routing-Tabellen verwenden den längsten übereinstimmenden Präfix, um die eindeutigste Route über die gewünschte VPC-Peering-Verbindung zu ermitteln. Der gesamte restliche Datenverkehr wird über die nächste übereinstimmende Route geroutet (in diesem Fall über die VPC-Peering-Verbindung ) pcx-aaaacccc.

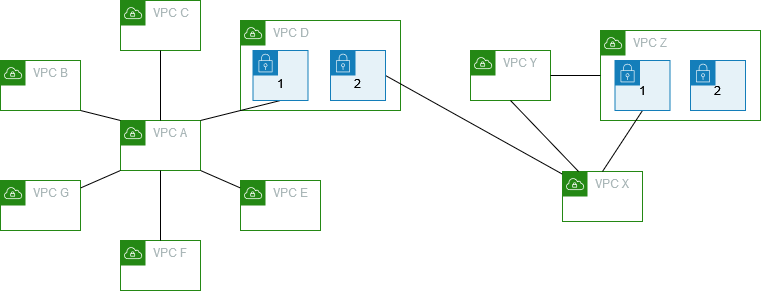

Mehrere VPC-Konfigurationen

In diesem Beispiel ist eine zentrale VPC (VPC A) in einer Spoke-Konfiguration mit mehreren VPCs verbunden. Sie haben außerdem drei VPCs (VPCs X, Y und Z), die in einer vollständigen Mesh-Konfiguration verbunden sind.

VPC D hat außerdem eine VPC-Peering-Verbindung mit VPC X (pcx-ddddxxxx). VPC A und VPC X haben überlappende CIDR-Blöcke. Das bedeutet, dass der Peering-Datenverkehr zwischen VPC A und VPC D auf ein spezifisches Subnetz (Subnetz 1) in VPC D beschränkt ist. Damit soll sichergestellt werden, dass VPC D, wenn es eine Anforderung von VPC A oder VPC X erhält, den Antwortverkehr an die richtige VPC sendet. AWS unterstützt derzeit kein Unicast Reverse Path Forwarding in VPC-Peering-Verbindungen, das die Quell-IP von Paketen prüft und Antwortpakete zurück zur Quelle leitet. Weitere Informationen finden Sie unter Routing für Antwortdatenverkehr.

VPC D und VPC Z haben ebenfalls überlappende CIDR-Blöcke. Der Peering-Verkehr zwischen VPC D und VPC X ist auf das Subnetz 2 in VPC D beschränkt, und der Peering-Verkehr zwischen VPC X und VPC Z ist auf das Subnetz 1 in VPC Z beschränkt. Damit soll sichergestellt werden, dass VPC X, wenn es Peering-Verkehr von VPC D oder VPC Z erhält, den Antwortverkehr an die richtige VPC zurücksendet.

Die Routing-Tabellen für VPCs B, C, E, F und G verweisen auf die entsprechenden Peering-Verbindungen, um auf den vollständigen CIDR-Block für VPC A zuzugreifen, und die Routing-Tabelle von VPC A verweist auf die entsprechenden Peering-Verbindungen für VPCs B, C, E, F und G, um auf deren vollständige CIDR-Blöcke zuzugreifen. Für die Peering-Verbindung pcx-aaaadddd leitet die Routing-Tabelle von VPC A den Verkehr nur an das Subnetz 1 in VPC D weiter, und die Routing-Tabelle von Subnetz 1 in VPC D verweist auf den vollständigen CIDR-Block von VPC A.

Die VPC-Y-Routing-Tabelle verweist auf die relevanten Peering-Verbindungen, um auf die vollen CIDR-Blöcke von VPC X und VPC Z zuzugreifen, und die VPC-Z-Routing-Tabelle verweist auf die relevante Peering-Verbindung, um auf den vollen CIDR-Block von VPC Y zuzugreifen. Die Subnetz-1-Routing-Tabelle in VPC Z verweist auf die relevante Peering-Verbindung, um auf den vollen CIDR-Block von VPC Y zuzugreifen. Die VPC X-Routing-Tabelle verweist auf die relevante Peering-Verbindung, um auf Subnetz 2 in VPC D und Subnetz 1 in VPC Z zuzugreifen.
