Architekturdiagramme für SQL Server auf Amazon EC2

Dieser Abschnitt enthält Architekturdiagramme, die die in den vorherigen Abschnitten beschriebenen HA/DR Strategien veranschaulichen.

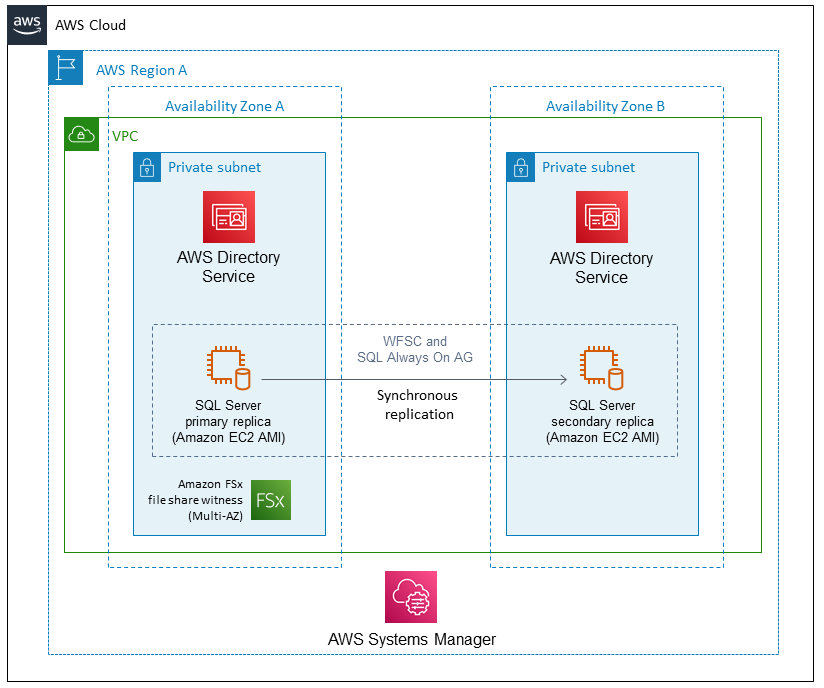

HA/DR Architektur mit zwei Knoten und Always-On-Verfügbarkeitsgruppencluster (einzelne Region, Multi-AZ)

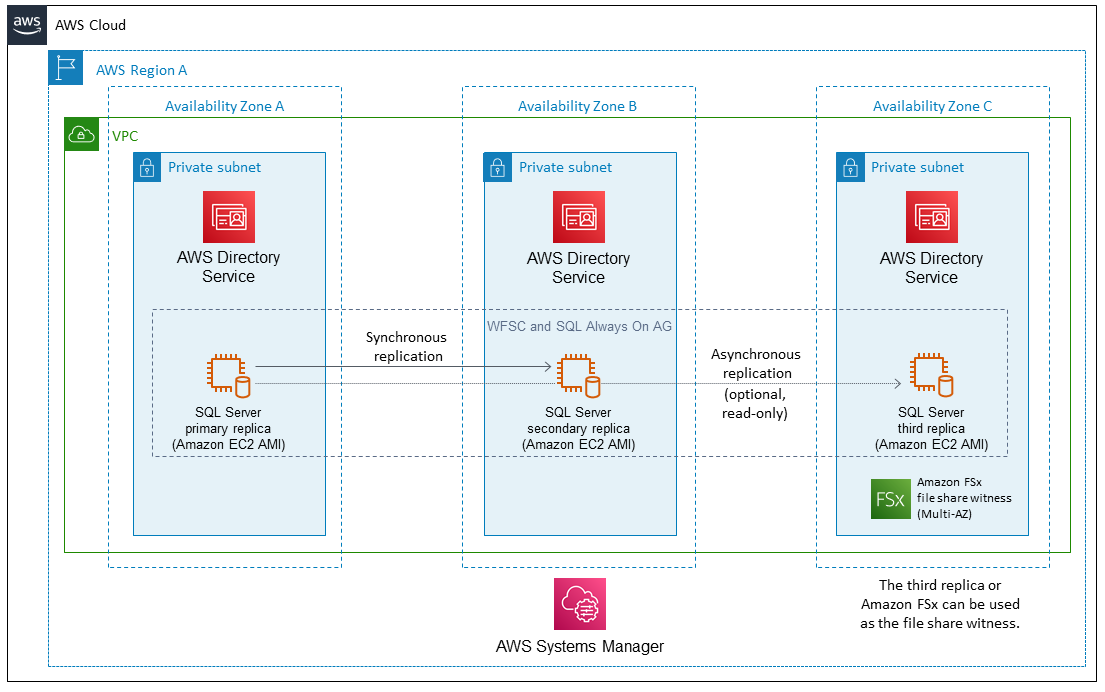

HA/DR Architektur mit drei Knoten (einzelne Region, Multi-AZ)

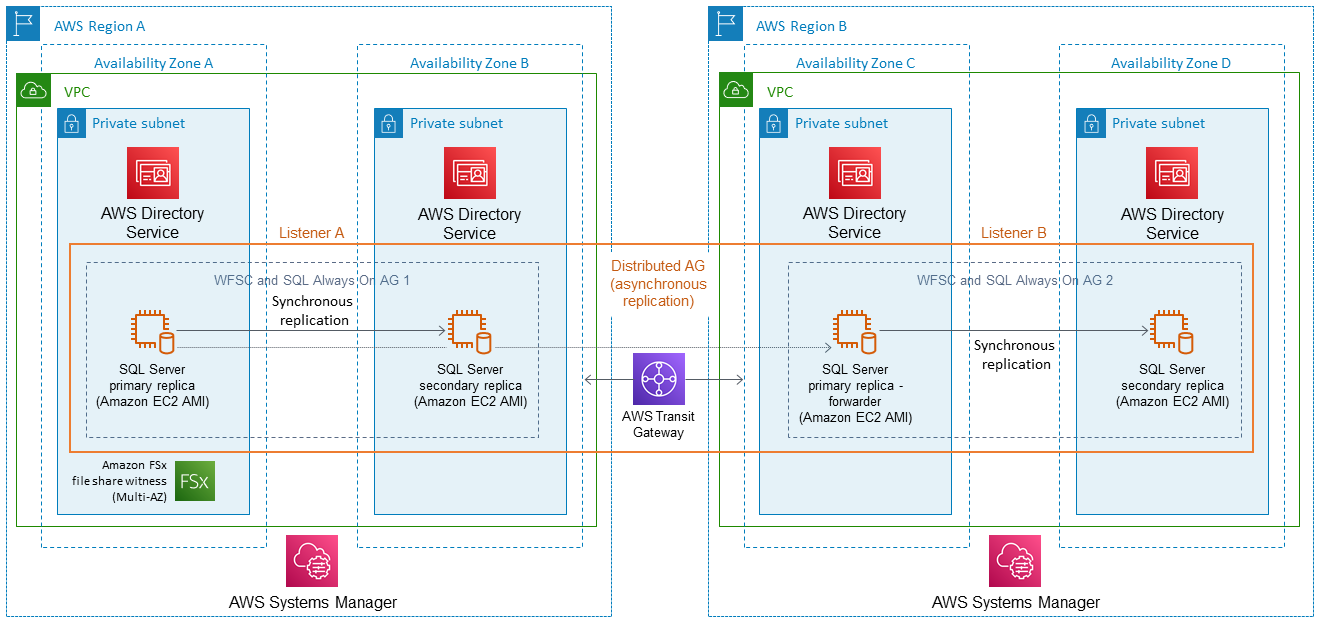

HA/DR Architektur mit vier Knoten und verteiltem Always-On-Verfügbarkeitsgruppencluster (mehrere Regionen, Multi-AZ)

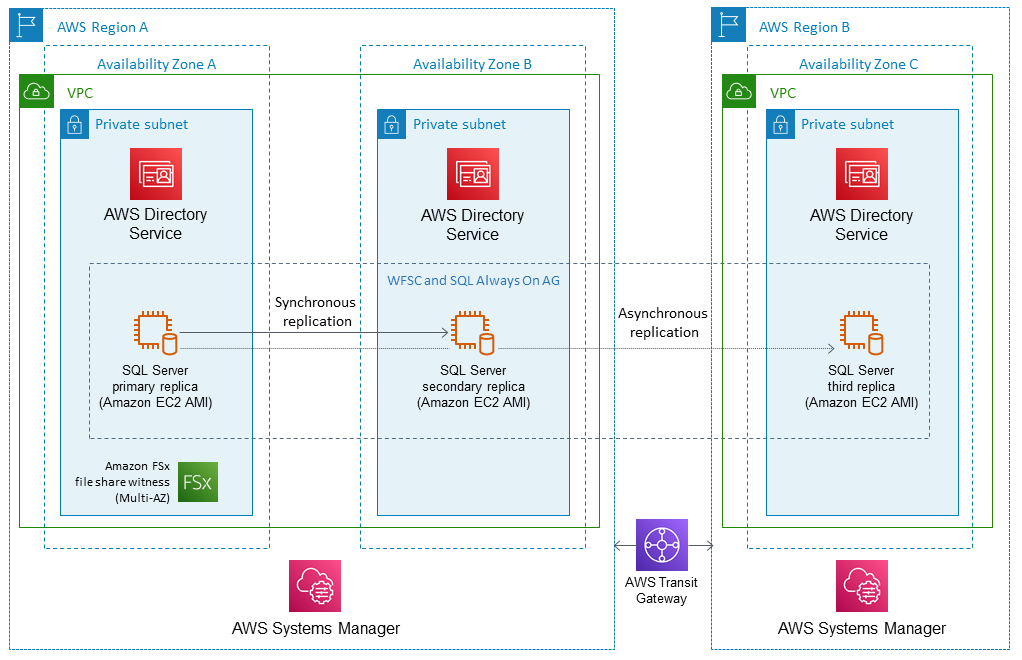

HA/DR Architektur mit drei Knoten und einer einzigen Verfügbarkeitsgruppe (mehrere Regionen)

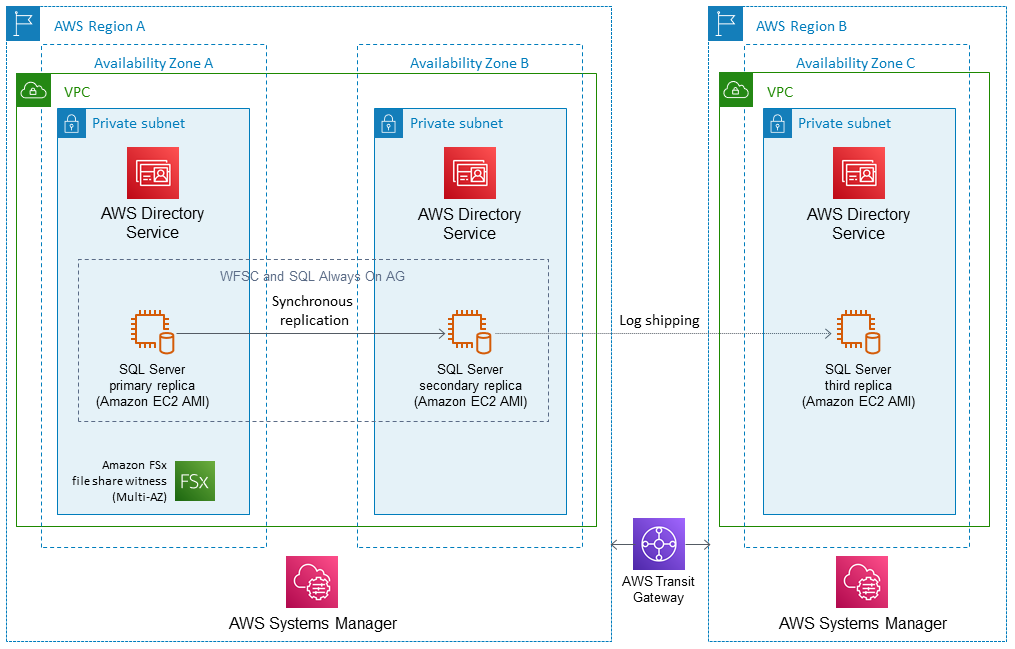

HA/DR Architektur mit drei Knoten und Protokollversand (mehrere Regionen)
