Laden Sie die FreeRTOS OTA-Demo auf dem Renesas RX65N herunter, erstellen Sie sie, flashen Sie sie und führen Sie sie aus

Um Ihre Hardware einzurichten

1. Connect den E ² Lite-Emulator und die serielle USB-Schnittstelle mit Ihrer RX65N-Karte und Ihrem PC.

2. Connect die Stromquelle an den RX65N an.

1. Um die FreeRTOS-Demos ausführen zu können, benötigen Sie ein AWS Konto mit einem IAM-Benutzer, der berechtigt ist, auf Dienste zuzugreifen. AWS IoT Falls Sie dies noch nicht getan haben, folgen Sie den Schritten unter. Einrichtung Ihres AWS Konto und Berechtigungen

2. Folgen Sie den Schritten unter, um OTA-Updates einzurichtenVoraussetzungen für OTA-Updates. Folgen Sie insbesondere den Schritten unterVoraussetzungen für OTA-Updates mit MQTT.

3. Öffnen Sie die AWS IoT -Konsole.

4. Wählen Sie im linken Navigationsbereich Verwalten und dann Dinge aus, um ein Ding zu erstellen.

   Ein Ding ist eine Darstellung eines Geräts oder einer logischen Einheit in AWS IoT. Es kann ein physisches Gerät oder ein Sensor sein (beispielsweise eine Glühbirne oder ein Wandschalter). Es kann sich auch um eine logische Einheit wie eine Instanz einer Anwendung oder eine physische Entität handeln AWS IoT, die keine Verbindung zu Geräten herstellt, die dies tun (z. B. ein Auto mit Motorsensoren oder einem Bedienfeld). AWS IoT bietet ein Verzeichnis für Dinge, mit dem Sie Ihre Dinge verwalten können.

   1. Wähle „Erstellen“ und dann „Ein einzelnes Ding erstellen“.

   2. Gib einen Namen für dein Ding ein und wähle dann Weiter.

   3. Wählen Sie Create certificate (Zertifikat erstellen).

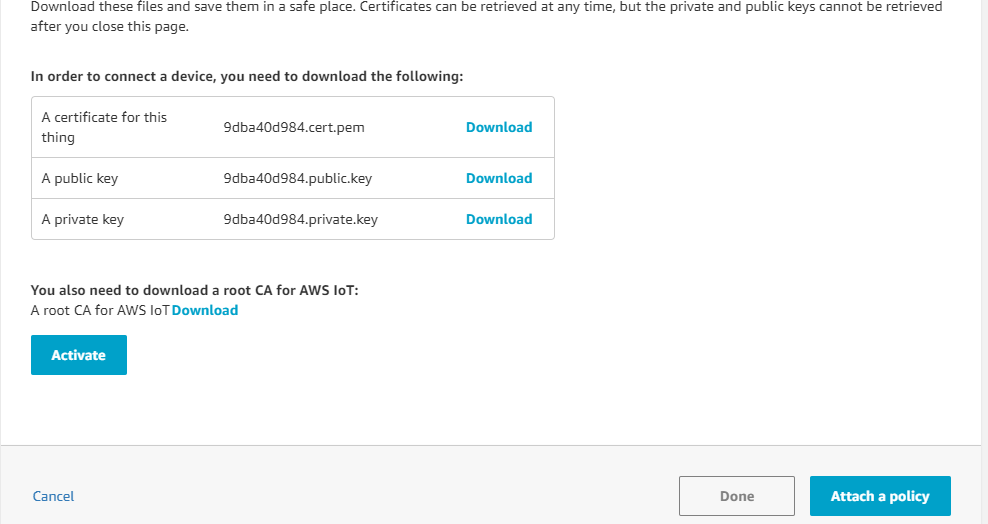

   4. Laden Sie die drei erstellten Dateien herunter und wählen Sie dann Aktivieren.

   5. Wählen Sie Attach a policy (Richtlinie anfügen) aus.



   6. Wählen Sie die Richtlinie aus, in der Sie sie erstellt habenGeräterichtlinie.

      Jedes Gerät, das mithilfe von MQTT ein OTA-Update erhält, muss als Ding in registriert sein AWS IoT und dem Ding muss eine Richtlinie wie die aufgelistete angehängt sein. Weitere Informationen zu den Elementen finden Sie unter den "Action"- und "Resource"-Objekten der AWS IoT Core-Richtlinienaktionen und AWS IoT Core-Aktionsressourcen.

      Hinweise

      • Die iot:Connect Berechtigungen ermöglichen es Ihrem Gerät, eine Verbindung AWS IoT über MQTT herzustellen.

      • Die iot:Subscribe- und iot:Publish-Berechtigungen für die Themen von AWS IoT -Aufgaben (.../jobs/*) ermöglichen es dem verbundenen Gerät, Auftragsbenachrichtigungen und Auftragsdokumente zu empfangen und den Abschlussstatus einer Auftragsausführung zu veröffentlichen.

      • Die iot:Subscribe und iot:Publish Berechtigungen zu den Themen AWS IoT OTA-Streams (.../streams/*) ermöglichen es dem verbundenen Gerät, OTA-Aktualisierungsdaten von abzurufen. AWS IoT Diese Berechtigungen sind zum Ausführen von Firmware-Updates über MQTT erforderlich.

      • Die iot:Receive Berechtigungen ermöglichen es AWS IoT Core , Nachrichten zu diesen Themen auf dem angeschlossenen Gerät zu veröffentlichen. Diese Berechtigung wird bei jeder Zustellung einer MQTT-Nachricht überprüft. Sie können diese Berechtigung verwenden, um den Zugriff auf Clients zu widerrufen, die derzeit ein Thema abonniert haben.

5. Um ein Codesignaturprofil zu erstellen und ein Codesignaturzertifikat zu registrieren. AWS

   1. Informationen zum Erstellen der Schlüssel und der Zertifizierung finden Sie in Abschnitt 7.3 „Generieren von ECDSA-SHA256 Schlüsselpaaren mit OpenSSL“ in der Designrichtlinie für das MCU Firmware Update von Renesas.

   2. Öffnen Sie die AWS IoT -Konsole. Wählen Sie im linken Navigationsbereich Verwalten und dann Jobs aus. Wählen Sie Job erstellen und dann OTA-Aktualisierungsjob erstellen aus.

   3. Wählen Sie unter Zu aktualisierende Geräte auswählen die Option Auswählen und dann das Objekt aus, das Sie zuvor erstellt haben. Klicken Sie auf Weiter.

   4. Gehen Sie auf der Seite Create a FreeRTOS OTA update job wie folgt vor:

      1. Wählen Sie für Wählen Sie das Protokoll für die Firmware-Imageübertragung die Option MQTT aus.

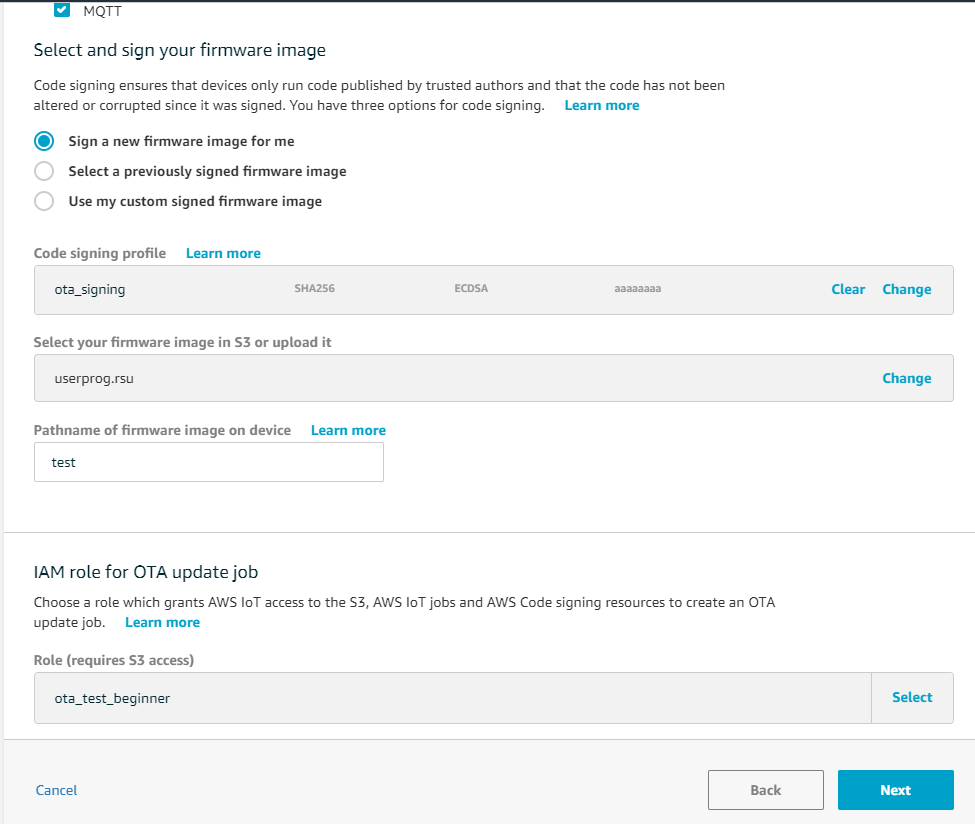

      2. Wählen Sie für Wählen Sie Ihr Firmware-Image aus und signieren Sie die Option Neues Firmware-Image für mich signieren.

      3. Wählen Sie unter Code Signing-Profil die Option Erstellen aus.

      4. Geben Sie im Fenster Codesignaturprofil erstellen einen Profilnamen ein. Wählen Sie für die Gerätehardwareplattform Windows Simulator aus. Wählen Sie für das Codesignaturzertifikat Import aus.

      5. Suchen Sie nach dem Zertifikat (secp256r1.crt), dem privaten Schlüssel des Zertifikats (secp256r1.key) und der Zertifikatskette (ca.crt).

      6. Geben Sie einen Pfadnamen des Codesignaturzertifikats auf dem Gerät ein. Wählen Sie die Option Erstellen aus.

6. Gehen Sie wie unter beschrieben vor AWS IoT, um Zugriff auf das Codesigning für zu gewähren. Gewähren Sie Zugriff auf die Codesignatur für AWS IoT

1. Starten Sie e ^{2 Studio}.

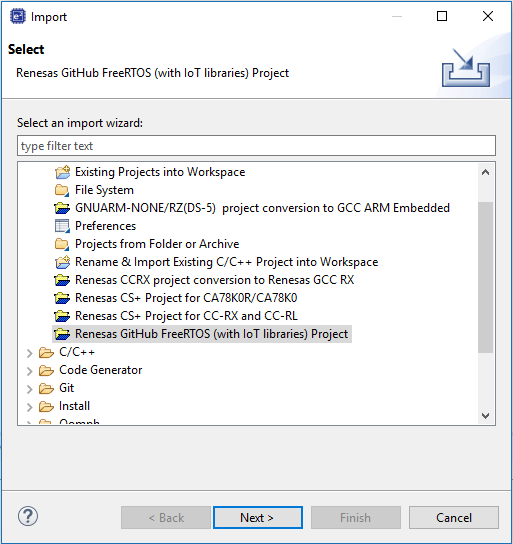

2. Wählen Sie in Datei und dann Importieren aus.

3. Wählen Sie das Renesas GitHub FreeRTOS (mit IoT-Bibliotheken) -Projekt aus.

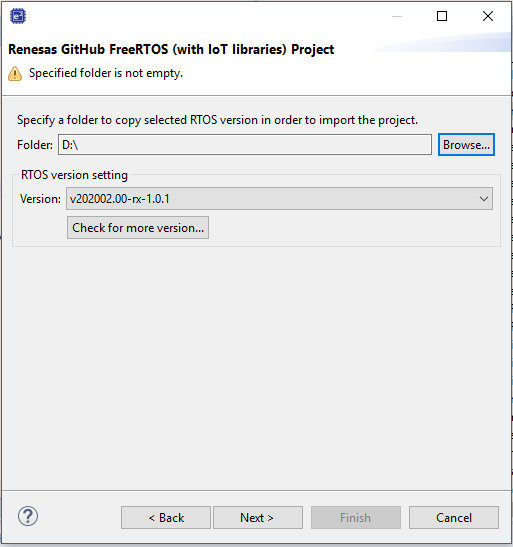

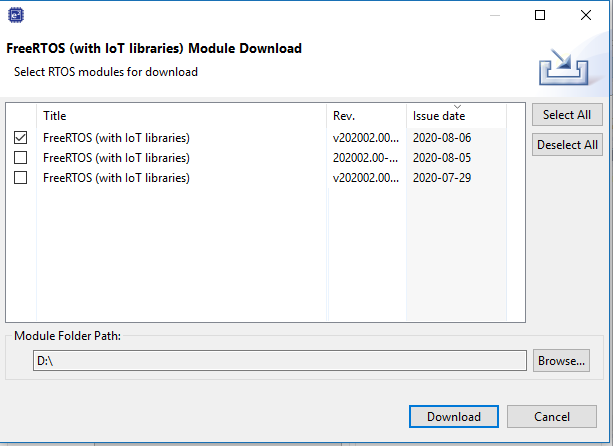

4. Wählen Sie Nach weiterer Version suchen..., um das Download-Dialogfeld anzuzeigen.



5. Wählen Sie das neueste Paket aus.

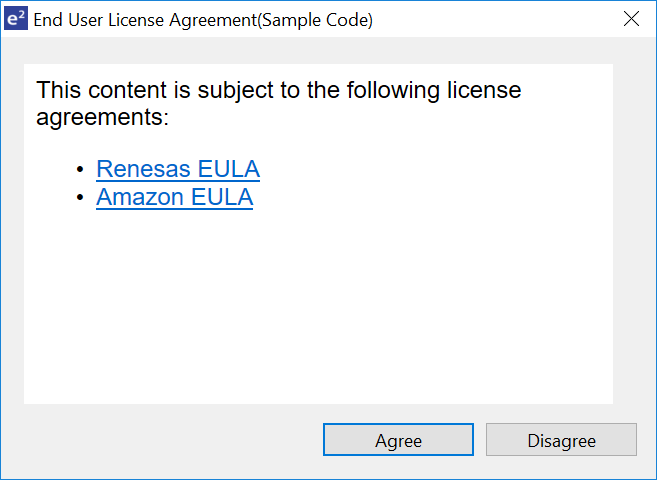

6. Wählen Sie Zustimmen, um die Endbenutzer-Lizenzvereinbarung zu akzeptieren.

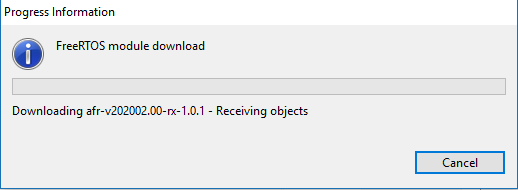

7. Warten Sie, bis der Download abgeschlossen ist.

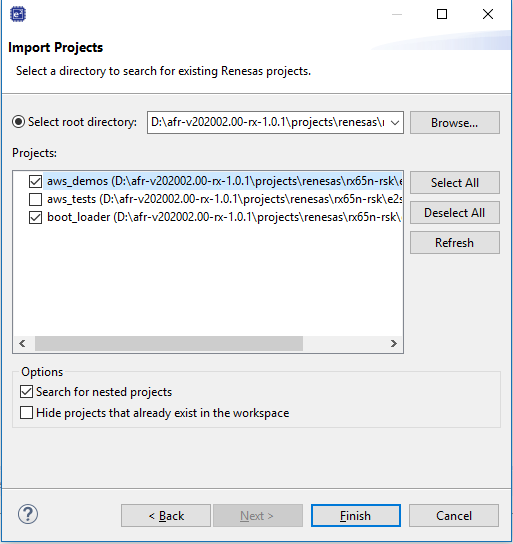

8. Wählen Sie die Projekte aws_demos und boot_loader aus und klicken Sie dann auf Fertig stellen, um sie zu importieren.

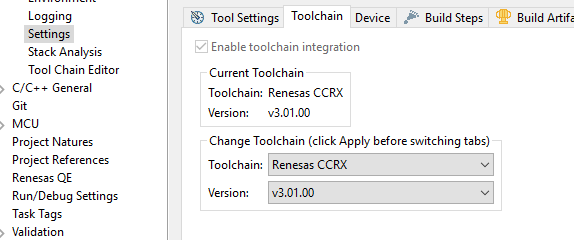

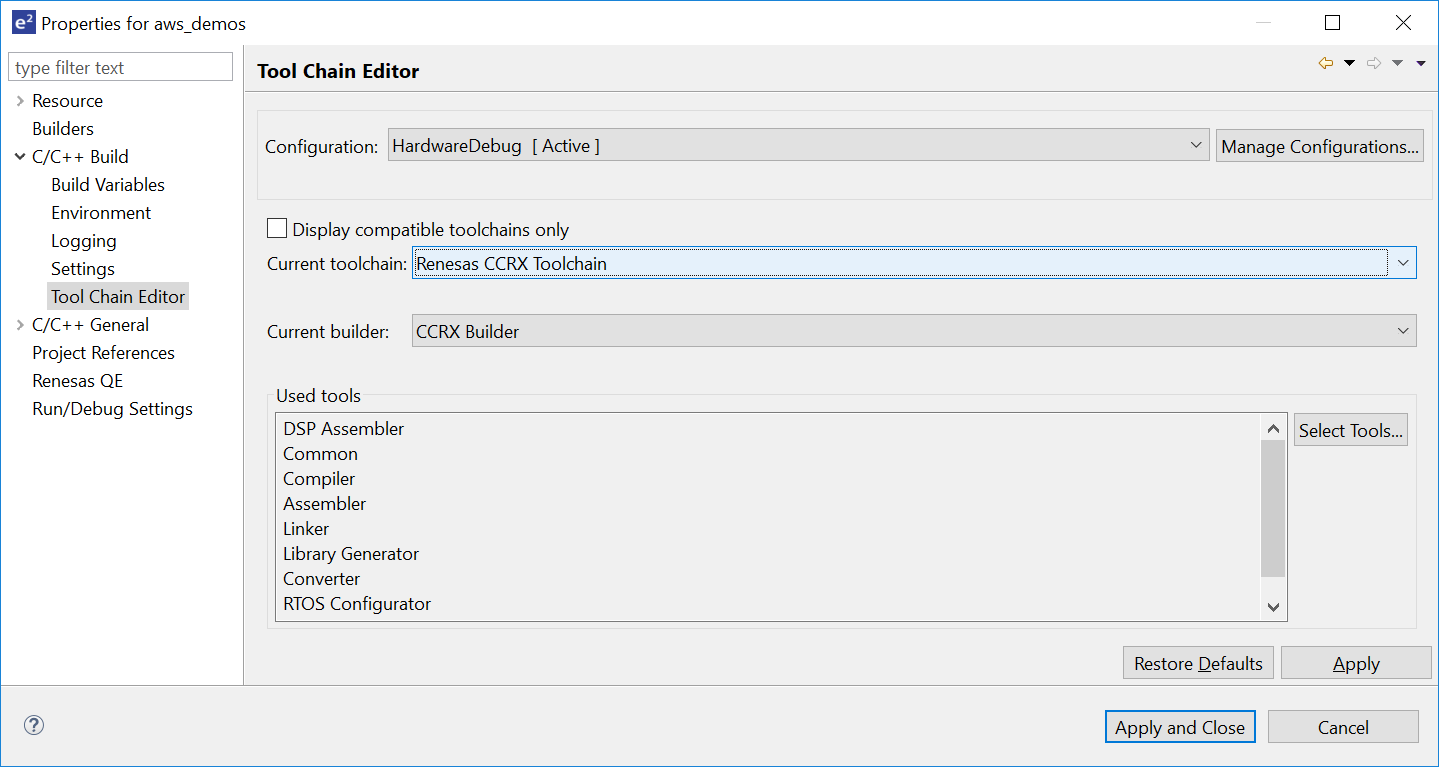

9. Öffnen Sie für beide Projekte die Projekteigenschaften. Wählen Sie im Navigationsbereich Tool Chain Editor aus.

   1. Wählen Sie die Aktuelle Toolchain aus.

   2. Wählen Sie den aktuellen Builder.

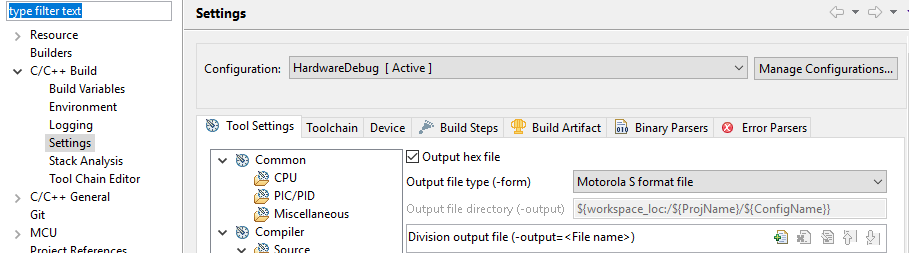

10. Wählen Sie im Navigationsbereich Settings (Einstellungen). Wählen Sie die Registerkarte Toolchain und dann die Toolketten-Version aus.

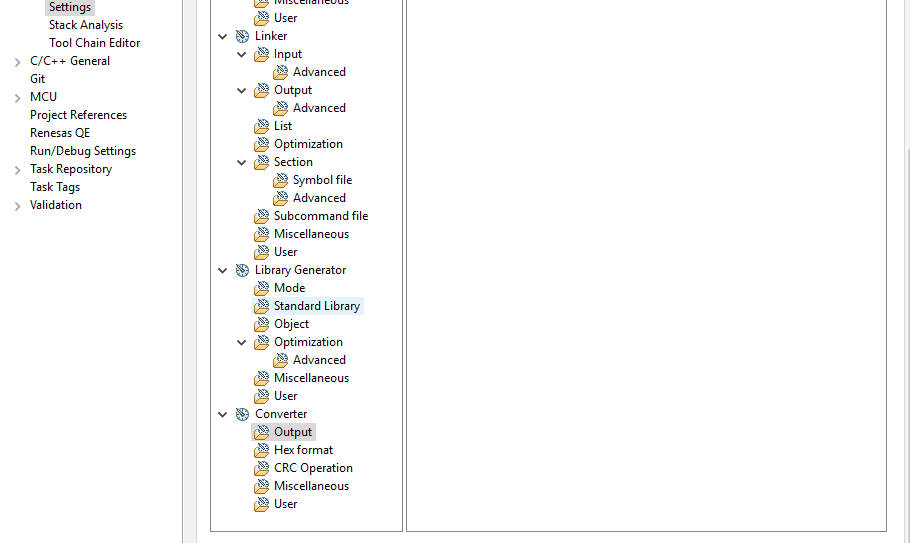

    Wählen Sie die Registerkarte Werkzeugeinstellungen, erweitern Sie den Konverter und wählen Sie dann Ausgabe. Vergewissern Sie sich, dass im Hauptfenster die Option Hex-Datei ausgeben ausgewählt ist, und wählen Sie dann den Ausgabedateityp.

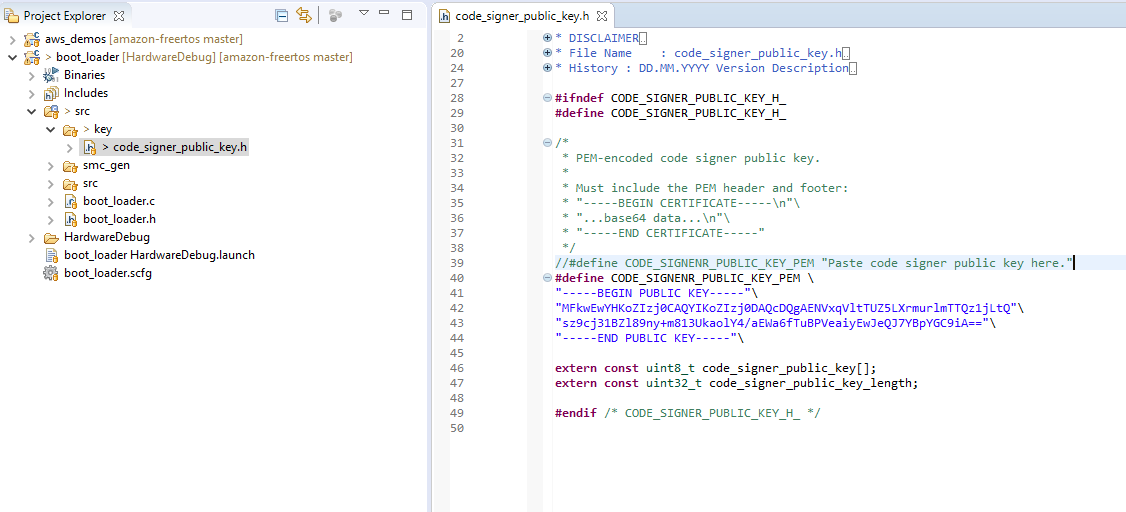

11. Öffnen Sie im Bootloader-Projekt den öffentlichen Schlüssel projects\renesas\rx65n-rsk\e2studio\boot_loader\src\key\code_signer_public_key.h und geben Sie ihn ein. Informationen zum Erstellen eines öffentlichen Schlüssels finden Sie unter So implementieren Sie FreeRTOS OTA mithilfe von Amazon Web Services auf RX65N und in Abschnitt 7.3 „Generieren von ECDSA-SHA256 Schlüsselpaaren mit OpenSSL“ in Renesas MCU Firmware Update Design Policy.



    Erstellen Sie dann das zu erstellende Projekt. boot_loader.mot

12. Öffnen Sie das aws_demos Projekt.

    1. Öffnen Sie die AWS IoT -Konsole.

    2. Wählen Sie im linken Navigationsbereich die Option Einstellungen aus. Notieren Sie sich Ihren benutzerdefinierten Endpunkt im Textfeld Gerätedatenendpunkt.

    3. Wählen Sie Verwalten und dann Dinge aus. Notiere dir den Namen der AWS IoT Sache auf deinem Board.

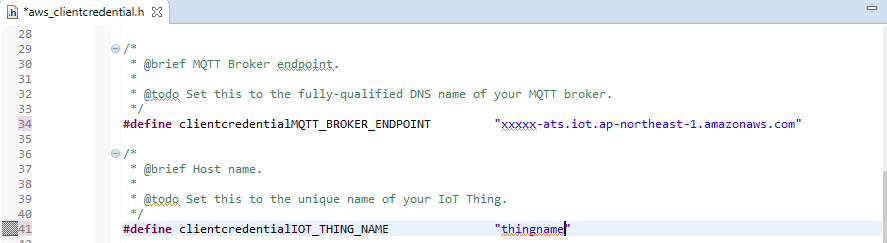

    4. Öffnen Sie das aws_demos Projekt demos/include/aws_clientcredential.h und geben Sie die folgenden Werte an.

       #define clientcredentialMQTT_BROKER_ENDPOINT[] = "Your AWS IoT endpoint";
       #define clientcredentialIOT_THING_NAME "The AWS IoT thing name of your board"

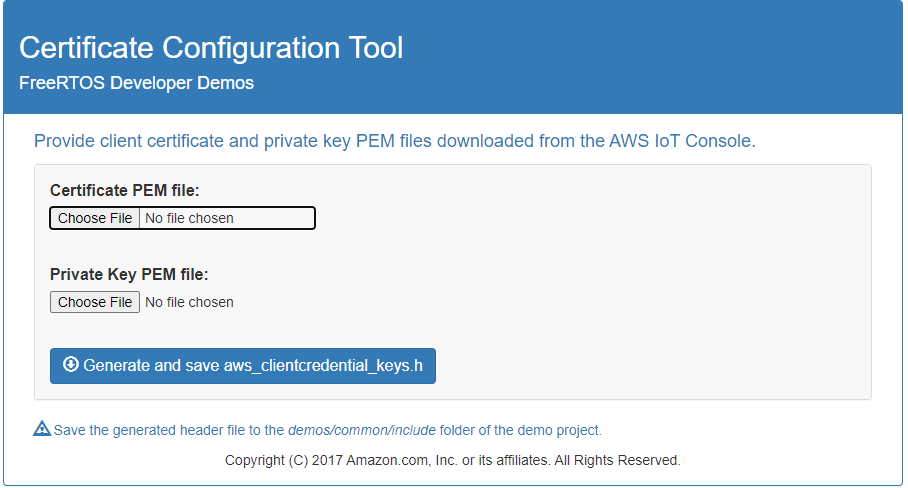

    5. Öffnen Sie die tools/certificate_configuration/CertificateConfigurator.html Datei.

    6. Importieren Sie die Zertifikats-PEM-Datei und die PEM-Datei mit dem privaten Schlüssel, die Sie zuvor heruntergeladen haben.

    7. Wählen Sie Generate and save aws_clientcredentials al_keys.h und ersetzen Sie diese Datei im Verzeichnis. demos/include/

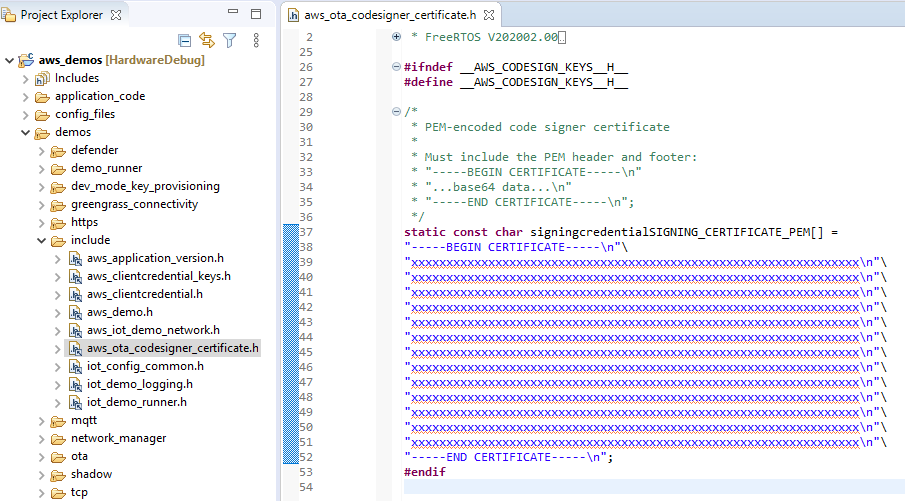

    8. Öffnen Sie die Datei und geben Sie diese Werte an. vendors/renesas/boards/rx65n-rsk/aws_demos/config_files/ota_demo_config.h

       #define otapalconfigCODE_SIGNING_CERTIFICATE [] = "your-certificate-key";

       Wo your-certificate-key ist der Wert aus der Dateisecp256r1.crt. Denken Sie daran, nach jeder Zeile der Zertifizierung „\“ hinzuzufügen. Weitere Informationen zur Erstellung der secp256r1.crt Datei finden Sie unter So implementieren Sie FreeRTOS OTA mithilfe von Amazon Web Services auf RX65N und in Abschnitt 7.3 „Generieren von ECDSA-SHA256 Schlüsselpaaren mit OpenSSL“ in der Designrichtlinie für MCU Firmware-Updates von Renesas.



13. Aufgabe A: Installieren Sie die erste Version der Firmware

    1. Öffnen Sie die vendors/renesas/boards/board/aws_demos/config_files/aws_demo_config.h Datei, kommentieren Sie sie #define CONFIG_CORE_MQTT_MUTUAL_AUTH_DEMO_ENABLED und definieren Sie entweder CONFIG_OTA_MQTT_UPDATE_DEMO_ENABLED oderCONFIG_OTA_HTTP_UPDATE_DEMO_ENABLED.

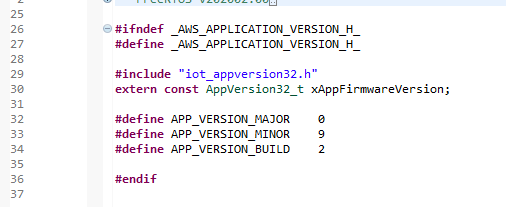

    2. Öffnen Sie die demos/include/ aws_application_version.h Datei und stellen Sie die ursprüngliche Version der Firmware auf ein0.9.2.

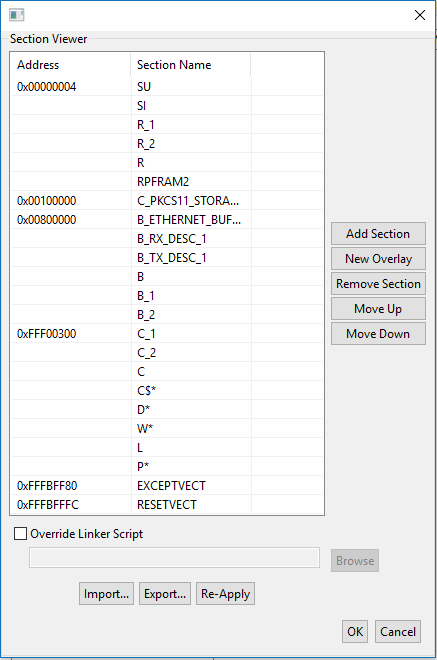

    3. Ändern Sie die folgenden Einstellungen im Section Viewer.



    4. Wählen Sie Build, um die aws_demos.mot Datei zu erstellen.

14. Erstellen Sie die Datei userprog.mot mit dem Renesas Secure Flash Programmer. userprog.motist eine Kombination aus und. aws_demos.mot boot_loader.mot Sie können diese Datei auf die flashen RX65N-RSK , um die erste Firmware zu installieren.

    1. Downloaden https://github.com/renesas/Amazon-FreeRTOS-Toolsund öffnenRenesas Secure Flash Programmer.exe.

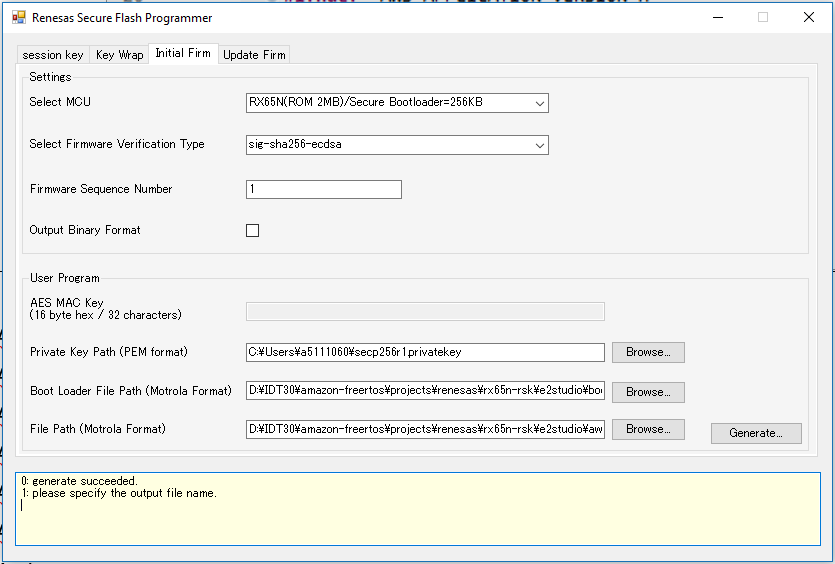

    2. Wählen Sie die Registerkarte Initial Firm und legen Sie dann die folgenden Parameter fest:

       • Pfad des privaten Schlüssels — Der Speicherort vonsecp256r1.privatekey.

       • Bootloader-Dateipfad — Der Speicherort von boot_loader.mot (projects\renesas\rx65n-rsk\e2studio\boot_loader\HardwareDebug).

       • Dateipfad — Der Speicherort von aws_demos.mot (projects\renesas\rx65n-rsk\e2studio\aws_demos\HardwareDebug).



    3. Erstellen Sie ein Verzeichnis mit dem Namen init_firmware Generate userprog.mot und speichern Sie es im Verzeichnis. init_firmware Stellen Sie sicher, dass die Generierung erfolgreich war.

15. Flashen Sie die erste Firmware auf dem RX65N-RSK.

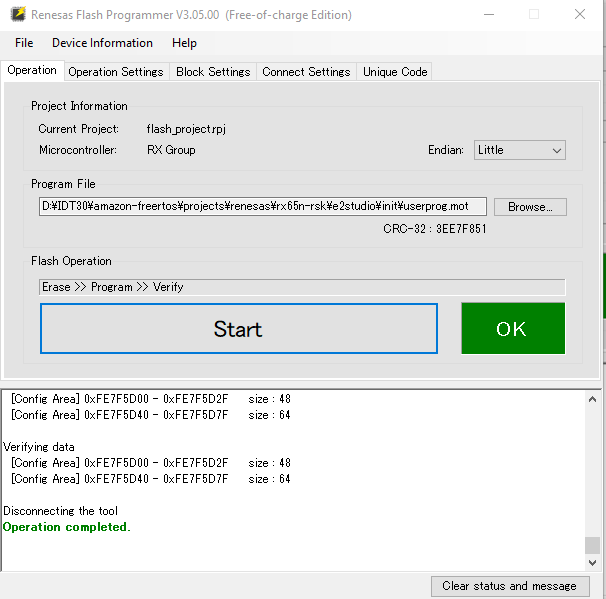

    1. Laden Sie die neueste Version des Renesas Flash Programmer (Programming GUI) von herunter. https://www.renesas.com/tw/en/products/software-tools/tools/programmer/renesas-flash-programmer-programming-gui.html

    2. Öffnen Sie die vendors\renesas\rx_mcu_boards\boards\rx65n-rsk\aws_demos\flash_project\erase_from_bank\ erase.rpj Datei, um Daten auf der Bank zu löschen.

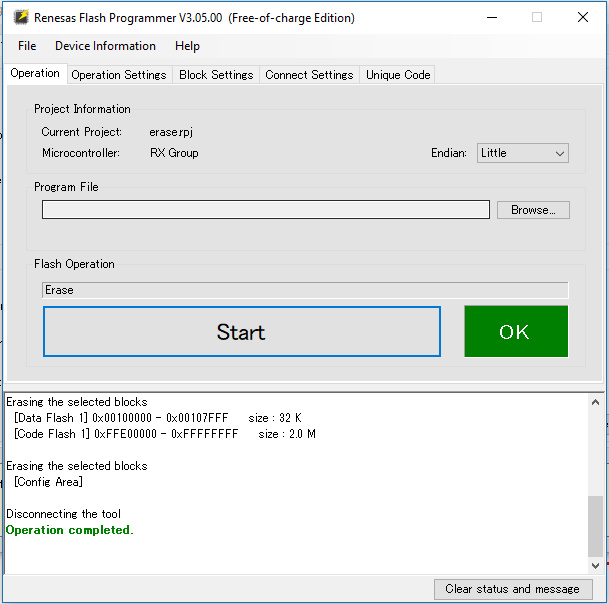

    3. Wählen Sie Start, um die Bank zu löschen.



    4. Um zu flashen, wählen Sie Durchsuchen... userprog.mot und navigieren Sie zum init_firmware Verzeichnis, wählen Sie die userprog.mot Datei aus und wählen Sie Start.

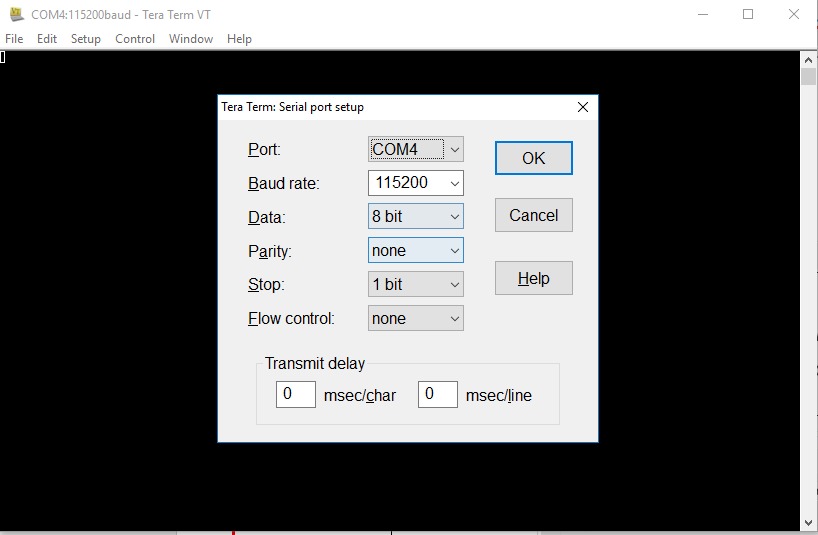

16. Version 0.9.2 (erste Version) der Firmware wurde auf Ihrem installiert. RX65N-RSK Das RX65N-RSK Board wartet jetzt auf OTA-Updates. Wenn Sie Tera Term auf Ihrem PC geöffnet haben, sehen Sie bei der Ausführung der ersten Firmware etwa Folgendes.

    -------------------------------------------------
    RX65N secure boot program
    -------------------------------------------------
    Checking flash ROM status.
    bank 0 status = 0xff [LIFECYCLE_STATE_BLANK]
    bank 1 status = 0xfc [LIFECYCLE_STATE_INSTALLING]
    bank info = 1. (start bank = 0)
    start installing user program.
    copy secure boot (part1) from bank0 to bank1...OK
    copy secure boot (part2) from bank0 to bank1...OK
    update LIFECYCLE_STATE from [LIFECYCLE_STATE_INSTALLING] to [LIFECYCLE_STATE_VALID]
    bank1(temporary area) block0 erase (to update LIFECYCLE_STATE)...OK
    bank1(temporary area) block0 write (to update LIFECYCLE_STATE)...OK
    swap bank...
    -------------------------------------------------
    RX65N secure boot program
    -------------------------------------------------
    Checking flash ROM status.
    bank 0 status = 0xf8 [LIFECYCLE_STATE_VALID]
    bank 1 status = 0xff [LIFECYCLE_STATE_BLANK]
    bank info = 0. (start bank = 1)
    integrity check scheme = sig-sha256-ecdsa
    bank0(execute area) on code flash integrity check...OK
    jump to user program
    0 1 [ETHER_RECEI] Deferred Interrupt Handler Task started
    1 1 [ETHER_RECEI] Network buffers: 3 lowest 3
    2 1 [ETHER_RECEI] Heap: current 234192 lowest 234192
    3 1 [ETHER_RECEI] Queue space: lowest 8
    4 1 [IP-task] InitializeNetwork returns OK
    5 1 [IP-task] xNetworkInterfaceInitialise returns 0
    6 101 [ETHER_RECEI] Heap: current 234592 lowest 233392
    7 2102 [ETHER_RECEI] prvEMACHandlerTask: PHY LS now 1
    8 3001 [IP-task] xNetworkInterfaceInitialise returns 1
    9 3092 [ETHER_RECEI] Network buffers: 2 lowest 2
    10 3092 [ETHER_RECEI] Queue space: lowest 7
    11 3092 [ETHER_RECEI] Heap: current 233320 lowest 233320
    12 3193 [ETHER_RECEI] Heap: current 233816 lowest 233120
    13 3593 [IP-task] vDHCPProcess: offer c0a80a09ip
    14 3597 [ETHER_RECEI] Heap: current 233200 lowest 233000
    15 3597 [IP-task] vDHCPProcess: offer c0a80a09ip
    16 3597 [IP-task] IP Address: 192.168.10.9
    17 3597 [IP-task] Subnet Mask: 255.255.255.0
    18 3597 [IP-task] Gateway Address: 192.168.10.1
    19 3597 [IP-task] DNS Server Address: 192.168.10.1
    20 3600 [Tmr Svc] The network is up and running
    21 3622 [Tmr Svc] Write certificate...
    22 3697 [ETHER_RECEI] Heap: current 232320 lowest 230904
    23 4497 [ETHER_RECEI] Heap: current 226344 lowest 225944
    24 5317 [iot_thread] [INFO ][DEMO][5317] ---------STARTING DEMO---------

    25 5317 [iot_thread] [INFO ][INIT][5317] SDK successfully initialized.
    26 5317 [iot_thread] [INFO ][DEMO][5317] Successfully initialized the demo. Network type for the demo: 4
    27 5317 [iot_thread] [INFO ][MQTT][5317] MQTT library successfully initialized.
    28 5317 [iot_thread] [INFO ][DEMO][5317] OTA demo version 0.9.2

    29 5317 [iot_thread] [INFO ][DEMO][5317] Connecting to broker...

    30 5317 [iot_thread] [INFO ][DEMO][5317] MQTT demo client identifier is rx65n-gr-rose (length 13).
    31 5325 [ETHER_RECEI] Heap: current 206944 lowest 206504
    32 5325 [ETHER_RECEI] Heap: current 206440 lowest 206440
    33 5325 [ETHER_RECEI] Heap: current 206240 lowest 206240
    38 5334 [ETHER_RECEI] Heap: current 190288 lowest 190288
    39 5334 [ETHER_RECEI] Heap: current 190088 lowest 190088
    40 5361 [ETHER_RECEI] Heap: current 158512 lowest 158168
    41 5363 [ETHER_RECEI] Heap: current 158032 lowest 158032
    42 5364 [ETHER_RECEI] Network buffers: 1 lowest 1
    43 5364 [ETHER_RECEI] Heap: current 156856 lowest 156856
    44 5364 [ETHER_RECEI] Heap: current 156656 lowest 156656
    46 5374 [ETHER_RECEI] Heap: current 153016 lowest 152040
    47 5492 [ETHER_RECEI] Heap: current 141464 lowest 139016
    48 5751 [ETHER_RECEI] Heap: current 140160 lowest 138680
    49 5917 [ETHER_RECEI] Heap: current 138280 lowest 138168
    59 7361 [iot_thread] [INFO ][MQTT][7361] Establishing new MQTT connection.
    62 7428 [iot_thread] [INFO ][MQTT][7428] (MQTT connection 81cfc8, CONNECT operation 81d0e8) Wait complete with result SUCCESS.
    63 7428 [iot_thread] [INFO ][MQTT][7428] New MQTT connection 4e8c established.
    64 7430 [iot_thread] [OTA_AgentInit_internal] OTA Task is Ready.
    65 7430 [OTA Agent T] [prvOTAAgentTask] Called handler. Current State [Ready] Event [Start] New state [RequestingJob]
    66 7431 [OTA Agent T] [INFO ][MQTT][7431] (MQTT connection 81cfc8) SUBSCRIBE operation scheduled.
    67 7431 [OTA Agent T] [INFO ][MQTT][7431] (MQTT connection 81cfc8, SUBSCRIBE operation 818c48) Waiting for operation completion.
    68 7436 [ETHER_RECEI] Heap: current 128248 lowest 127992
    69 7480 [OTA Agent T] [INFO ][MQTT][7480] (MQTT connection 81cfc8, SUBSCRIBE operation 818c48) Wait complete with result SUCCESS.
    70 7480 [OTA Agent T] [prvSubscribeToJobNotificationTopics] OK: $aws/things/rx65n-gr-rose/jobs/$next/get/accepted
    71 7481 [OTA Agent T] [INFO ][MQTT][7481] (MQTT connection 81cfc8) SUBSCRIBE operation scheduled.
    72 7481 [OTA Agent T] [INFO ][MQTT][7481] (MQTT connection 81cfc8, SUBSCRIBE operation 818c48) Waiting for operation completion.
    73 7530 [OTA Agent T] [INFO ][MQTT][7530] (MQTT connection 81cfc8, SUBSCRIBE operation 818c48) Wait complete with result SUCCESS.
    74 7530 [OTA Agent T] [prvSubscribeToJobNotificationTopics] OK: $aws/things/rx65n-gr-rose/jobs/notify-next
    75 7530 [OTA Agent T] [prvRequestJob_Mqtt] Request #0
    76 7532 [OTA Agent T] [INFO ][MQTT][7532] (MQTT connection 81cfc8) MQTT PUBLISH operation queued.
    77 7532 [OTA Agent T] [INFO ][MQTT][7532] (MQTT connection 81cfc8, PUBLISH operation 818b80) Waiting for operation completion.
    78 7552 [OTA Agent T] [INFO ][MQTT][7552] (MQTT connection 81cfc8, PUBLISH operation 818b80) Wait complete with result SUCCESS.
    79 7552 [OTA Agent T] [prvOTAAgentTask] Called handler. Current State [RequestingJob] Event [RequestJobDocument] New state [WaitingForJob]
    80 7552 [OTA Agent T] [prvParseJSONbyModel] Extracted parameter [ clientToken: 0:rx65n-gr-rose ]
    81 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: execution
    82 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: jobId
    83 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: jobDocument
    84 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: afr_ota
    85 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: protocols
    86 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: files
    87 7552 [OTA Agent T] [prvParseJSONbyModel] parameter not present: filepath
    99 7651 [ETHER_RECEI] Heap: current 129720 lowest 127304
    100 8430 [iot_thread] [INFO ][DEMO][8430] State: Ready  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    101 9430 [iot_thread] [INFO ][DEMO][9430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    102 10430 [iot_thread] [INFO ][DEMO][10430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    103 11430 [iot_thread] [INFO ][DEMO][11430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    104 12430 [iot_thread] [INFO ][DEMO][12430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    105 13430 [iot_thread] [INFO ][DEMO][13430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    106 14430 [iot_thread] [INFO ][DEMO][14430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0
    107 15430 [iot_thread] [INFO ][DEMO][15430] State: WaitingForJob  Received: 1   Queued: 0   Processed: 0   Dropped: 0

17. Aufgabe B: Aktualisieren Sie die Version Ihrer Firmware

    1. Öffnen Sie die demos/include/aws_application_version.h Datei und erhöhen Sie den APP_VERSION_BUILD Token-Wert auf0.9.3.

    2. Erstellen Sie das Projekt neu.

18. Erstellen Sie die userprog.rsu Datei mit dem Renesas Secure Flash Programmer, um die Version Ihrer Firmware zu aktualisieren.

    1. Öffnen Sie die Amazon-FreeRTOS-Tools\Renesas Secure Flash Programmer.exe Datei.

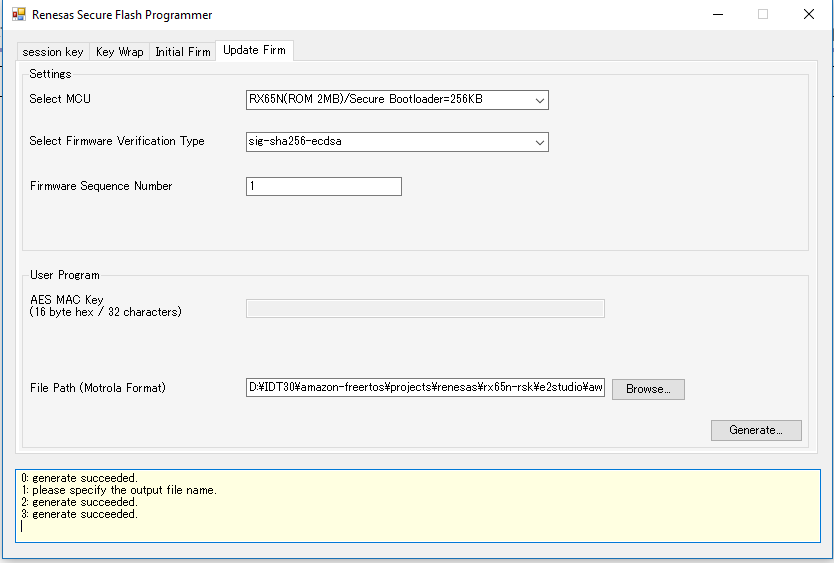

    2. Wählen Sie die Registerkarte Update Firm und legen Sie die folgenden Parameter fest:

       • Dateipfad — Der Speicherort der aws_demos.mot Datei (projects\renesas\rx65n-rsk\e2studio\aws_demos\HardwareDebug).

    3. Erstellen Sie ein Verzeichnis mit dem Namen update _firmware. Generieren userprog.rsu und speichern Sie sie im update_firmware Verzeichnis. Stellen Sie sicher, dass die Generierung erfolgreich war.

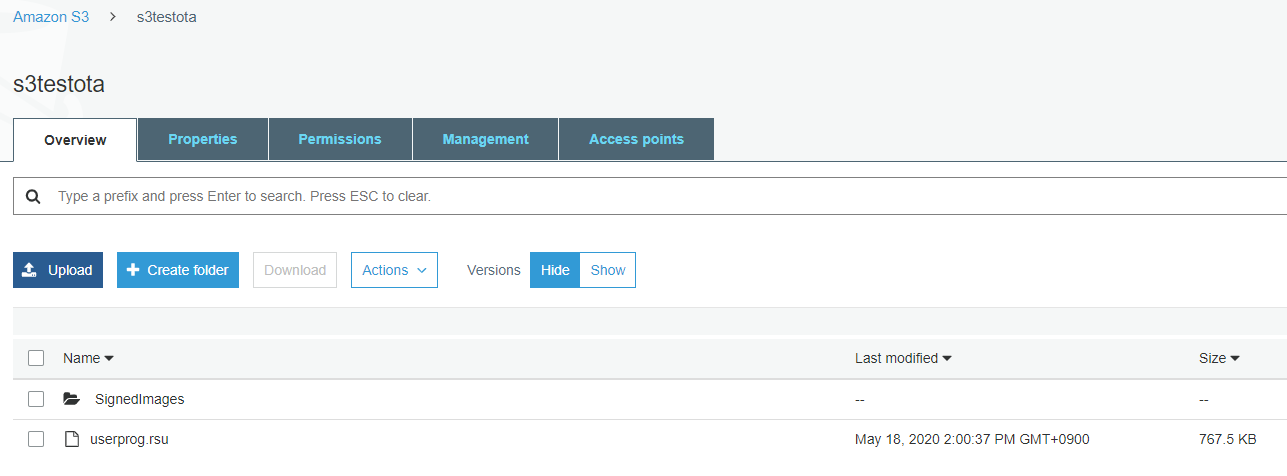

19. Laden Sie das Firmware-Update,userproj.rsu, in einen Amazon S3 S3-Bucket hoch, wie unter beschriebenErstellen Sie einen Amazon S3 S3-Bucket, um Ihr Update zu speichern.



20. Erstellen Sie einen Job zum Aktualisieren der Firmware auf dem RX65N-RSK.

    AWS IoT Jobs ist ein Dienst, der ein oder mehrere verbundene Geräte über einen ausstehenden Job informiert. Ein Job kann verwendet werden, um eine Flotte von Geräten zu verwalten, Firmware und Sicherheitszertifikate auf Geräten zu aktualisieren oder administrative Aufgaben wie das Neustarten von Geräten und das Durchführen von Diagnosen durchzuführen.

    1. Melden Sie sich bei der AWS IoT -Konsole an. Wählen Sie im Navigationsbereich „Verwalten“ und anschließend „Jobs“ aus.

    2. Wählen Sie Job erstellen und dann OTA-Aktualisierungsjob erstellen aus. Wählen Sie eine Sache aus und wählen Sie dann Weiter.

    3. Erstellen Sie einen FreeRTOS OTA-Aktualisierungsjob wie folgt:

       • Wählen Sie MQTT.

       • Wählen Sie das Codesignaturprofil aus, das Sie im vorherigen Abschnitt erstellt haben.

       • Wählen Sie das Firmware-Image aus, das Sie in einen Amazon S3 S3-Bucket hochgeladen haben.

       • Geben Sie als Pfadname des Firmware-Images auf dem Gerät eintest.

       • Wählen Sie die IAM-Rolle aus, die Sie im vorherigen Abschnitt erstellt haben.

    4. Wählen Sie Weiter aus.



    5. Geben Sie eine ID ein und wählen Sie dann Create.

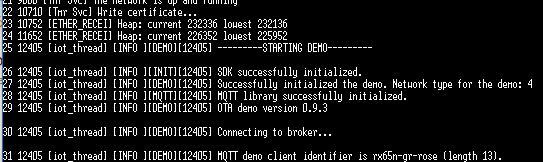

21. Öffnen Sie Tera Term erneut, um sicherzustellen, dass die Firmware erfolgreich auf die OTA-Demoversion 0.9.3 aktualisiert wurde.

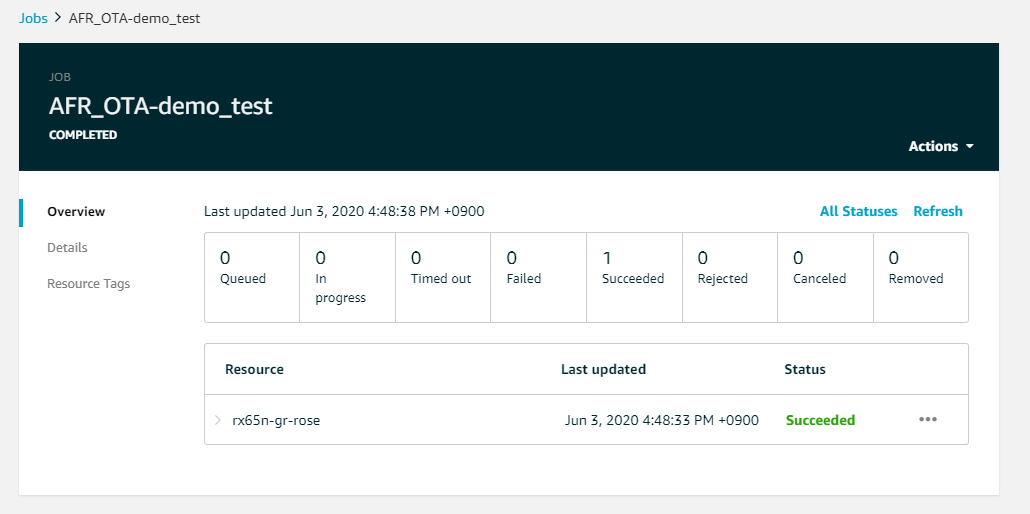

22. Stellen Sie auf der AWS IoT Konsole sicher, dass der Auftragsstatus Erfolgreich lautet.
