Kostenoptimierung — Netzwerke

Die Architektur von Systemen für hohe Verfügbarkeit (HA) ist eine bewährte Methode, um Ausfallsicherheit und Fehlertoleranz zu gewährleisten. In der Praxis bedeutet dies, Ihre Workloads und die zugrunde liegende Infrastruktur auf mehrere Availability Zones (AZs) in einer bestimmten AWS-Region zu verteilen. Wenn Sie sicherstellen, dass diese Merkmale für Ihre Amazon EKS-Umgebung vorhanden sind, wird die allgemeine Zuverlässigkeit Ihres Systems verbessert. In Verbindung damit werden Ihre EKS-Umgebungen wahrscheinlich auch aus einer Vielzahl von Konstrukten (z. B. VPCs), Komponenten (z. B. ELBs) und Integrationen (z. B. ECR und andere Container-Registries) bestehen.

Die Kombination aus hochverfügbaren Systemen und anderen anwendungsfallspezifischen Komponenten kann eine wichtige Rolle bei der Übertragung und Verarbeitung von Daten spielen. Dies wird sich wiederum auf die Kosten auswirken, die durch die Datenübertragung und -verarbeitung entstehen.

Die unten aufgeführten Verfahren helfen Ihnen bei der Planung und Optimierung Ihrer EKS-Umgebungen, um die Wirtschaftlichkeit für verschiedene Bereiche und Anwendungsfälle zu erreichen.

Kommunikation von Pod zu Pod

Je nach Konfiguration können Netzwerkkommunikation und Datenübertragung zwischen Pods erhebliche Auswirkungen auf die Gesamtkosten für den Betrieb von Amazon EKS-Workloads haben. In diesem Abschnitt werden verschiedene Konzepte und Ansätze zur Minderung der Kosten im Zusammenhang mit der Kommunikation zwischen den Pods behandelt. Dabei werden Architekturen mit hoher Verfügbarkeit (HA), Anwendungsleistung und Ausfallsicherheit berücksichtigt.

Beschränkung des Datenverkehrs auf eine Availability Zone

Das Kubernetes-Projekt begann schon früh mit der Entwicklung topologieorientierter Konstrukte, einschließlich Bezeichnungen wie Kubernetes. io/hostname, topology.kubernetes. io/region, und topology.kubernetes. io/zone Knoten zugewiesen, um Funktionen wie die Verteilung der Arbeitslast auf mehrere Fehlerdomänen und topologieorientierte Volume Provisioner zu ermöglichen. Nach Abschluss des Studiums in Kubernetes 1.17 wurden die Labels auch genutzt, um topologieorientierte Routing-Funktionen für die Pod-to-Pod-Kommunikation zu ermöglichen.

Im Folgenden finden Sie einige Strategien zur Steuerung des Cross-AZ-Datenverkehrs zwischen Pods in Ihrem EKS-Cluster, um die Kosten zu senken und die Latenz zu minimieren.

Wenn Sie einen detaillierten Überblick über den Umfang des Cross-AZ-Datenverkehrs zwischen Pods in Ihrem Cluster wünschen (z. B. die Menge der übertragenen Daten in Byte), lesen Sie diesen Beitrag.

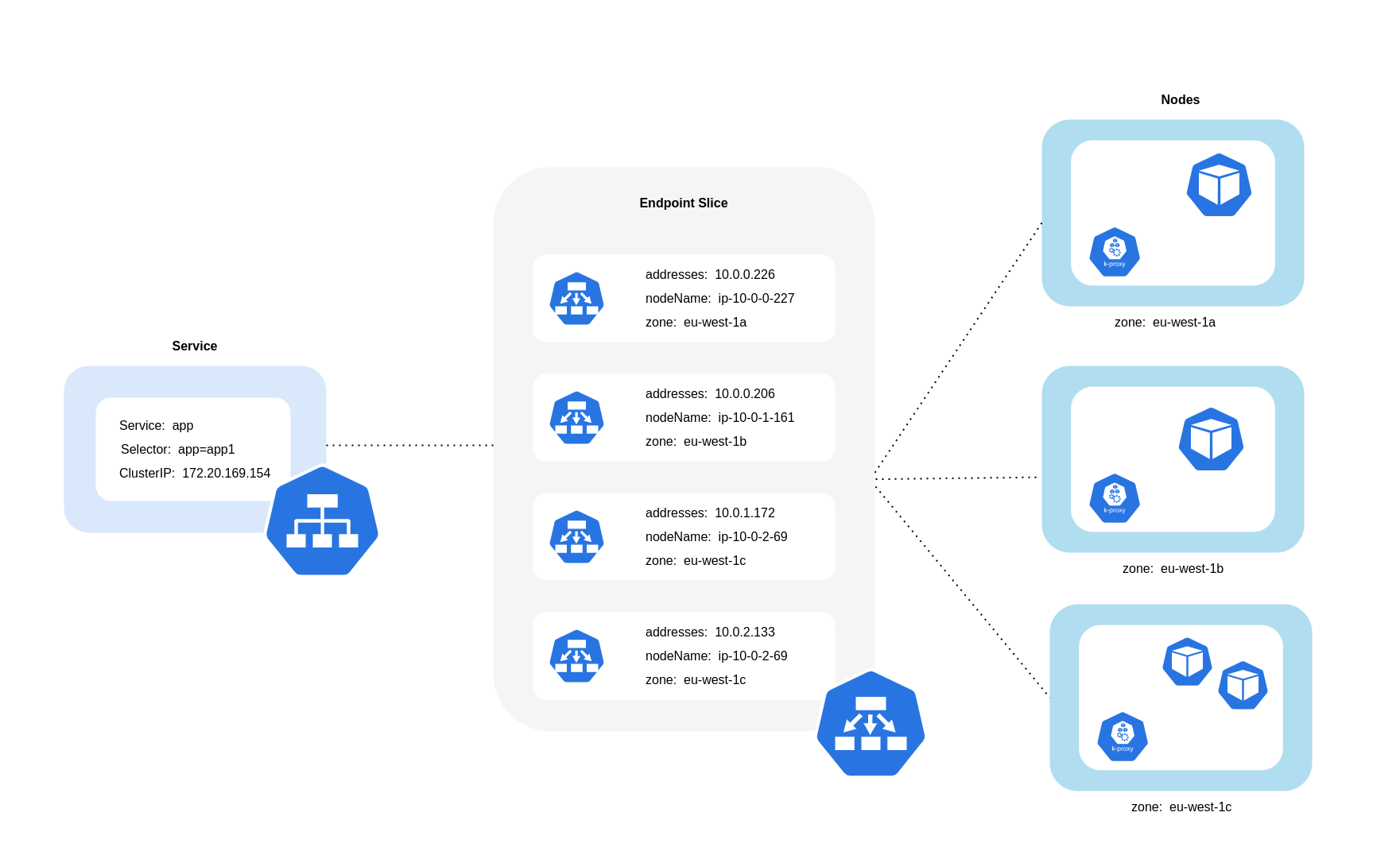

Wie das vorstehende Diagramm zeigt, sind Dienste die stabile Netzwerkabstraktionsebene, die den für Ihre Pods bestimmten Datenverkehr empfängt. Wenn ein Dienst erstellt wird, EndpointSlices werden mehrere erstellt. Jeder EndpointSlice hat eine Liste von Endpunkten, die eine Teilmenge von Pod-Adressen zusammen mit den Knoten, auf denen sie ausgeführt werden, und allen zusätzlichen Topologieinformationen enthält. Bei Verwendung des Amazon VPC CNI wird Kube-Proxy als Daemonset auf jedem Knoten ausgeführt. Es verwaltet Netzwerkregeln, um die Pod-Kommunikation und die Serviceerkennung zu ermöglichen. Alternative BPF-based E-CNIs verwenden möglicherweise keinen Kube-Proxy, bieten aber ein gleichwertiges Verhalten. Es erfüllt die Rolle des internen Routings, aber es tut dies auf der Grundlage dessen, was es von den erstellten Daten verbraucht. EndpointSlices

Auf Amazon EKS verwendet Kube-Proxy in erster Linie die NAT-Regeln von iptables (oder nftables, IPVS als Alternative) für die Verteilung des Datenverkehrs auf alle Pods im Cluster, unabhängig von ihrer Knoten- oder AZ-Platzierung. Diese Standardverteilung kann zu einer AZ-übergreifenden Weiterleitung des Datenverkehrs führen, was möglicherweise zu einer erhöhten Latenz für sensible Anwendungen und zu Gebühren für die Übertragung von Daten zwischen den AZ in großen Bereitstellungen führt.

Verwenden von topologieorientiertem Routing (früher bekannt als topologiebewusste Hinweise)

Wenn topologiebewusstes Routing aktiviert und in einem Kubernetes-Dienst implementiert ist, weist der EndpointSlice Controller die Endpunkte proportional den verschiedenen Zonen zu, über die Ihr Cluster verteilt ist. Für jeden dieser Endpunkte legt der EndpointSlice Controller außerdem einen Hinweis für die Zone fest. Hinweise beschreiben, für welche Zone ein Endpunkt den Verkehr bereitstellen soll. kube-proxyleitet dann den Verkehr von einer Zone zu einem Endpunkt weiter, basierend auf den Hinweisen, die angewendet werden.

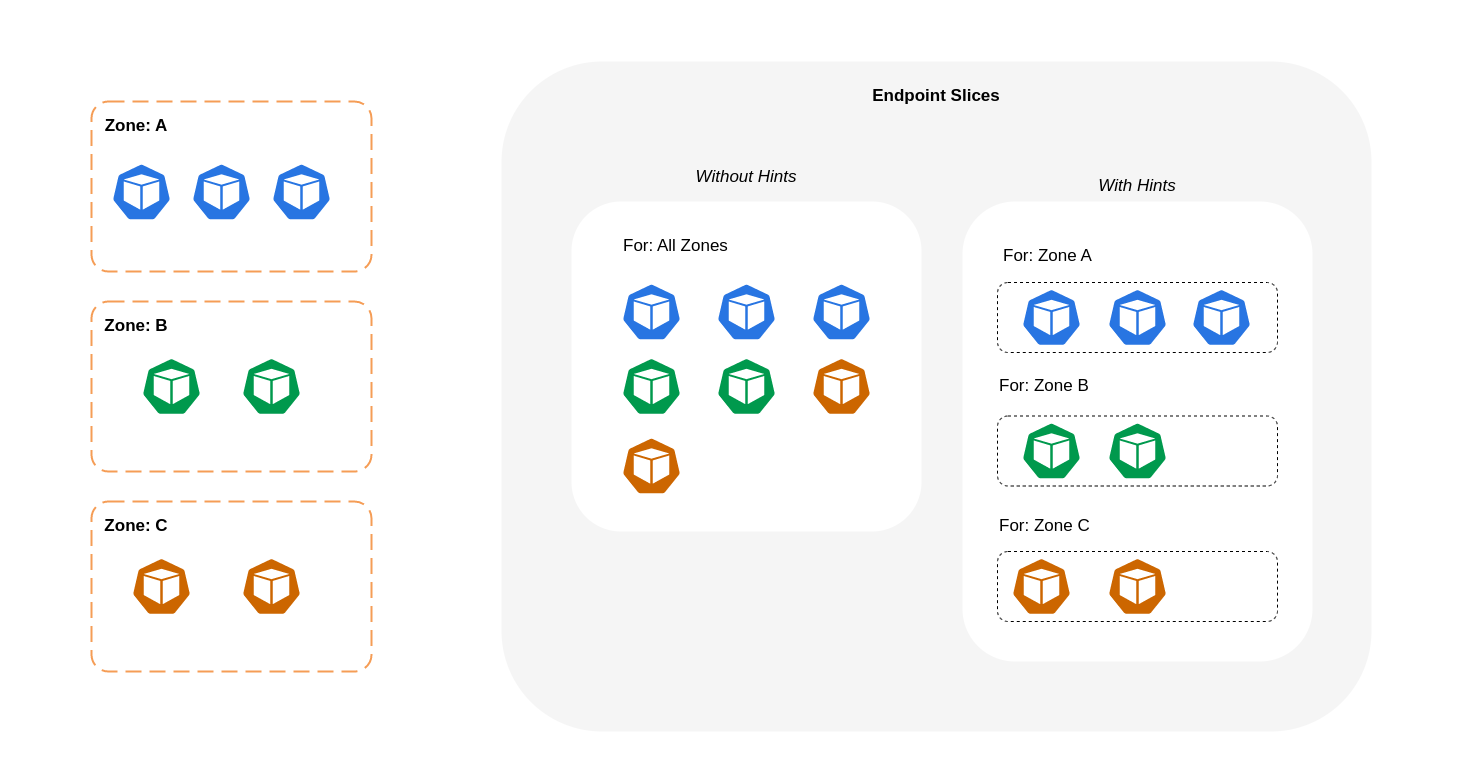

Das folgende Diagramm zeigt, wie EndpointSlices Hints so organisiert sind, dass anhand ihres zonalen Startpunkts ermittelt werden kube-proxy kann, zu welchem Ziel sie fahren sollten. Ohne Hinweise gibt es keine solche Zuordnung oder Organisation, und der Verkehr wird an verschiedene zonale Ziele weitergeleitet, unabhängig davon, woher er kommt.

In einigen Fällen wendet der EndpointSlice Controller möglicherweise einen Hinweis für eine andere Zone an, was bedeutet, dass der Endpunkt am Ende Datenverkehr aus einer anderen Zone verarbeiten könnte. Der Grund dafür ist der Versuch, eine gleichmäßige Verteilung des Datenverkehrs zwischen Endpunkten in verschiedenen Zonen aufrechtzuerhalten.

Im Folgenden finden Sie einen Codeausschnitt zur Aktivierung des topologiebewussten Routings für einen Service.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
  annotations:
    service.kubernetes.io/topology-mode: Auto
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

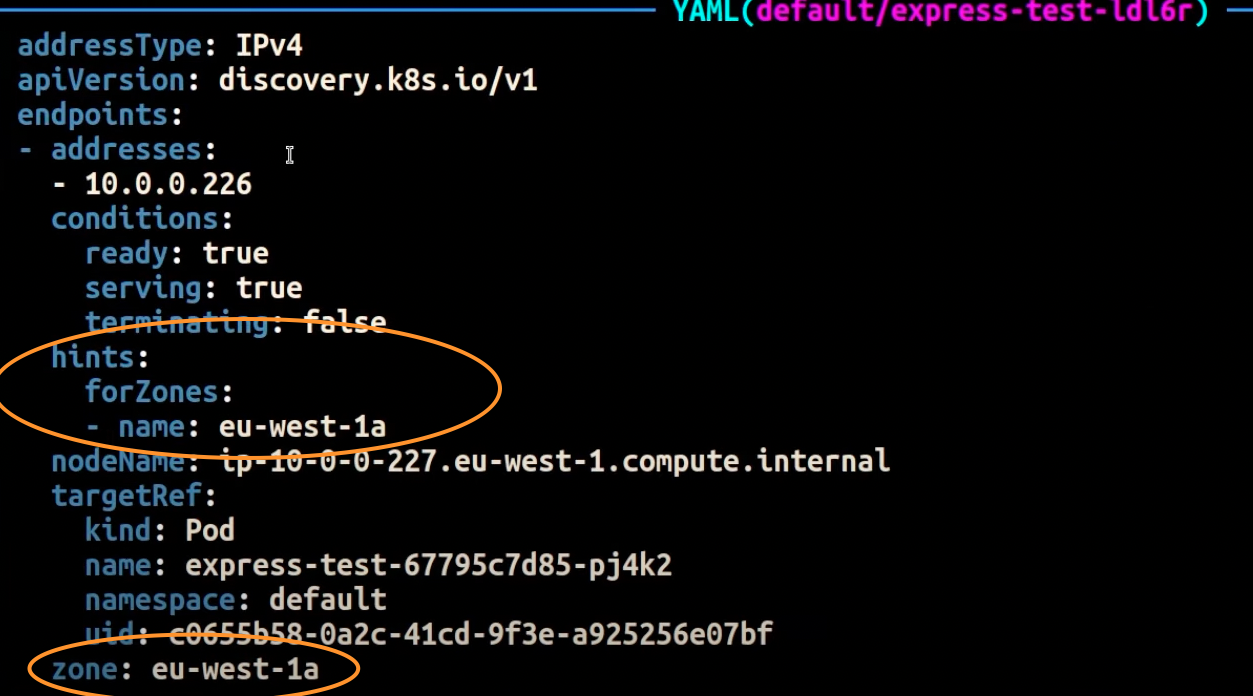

Der folgende Screenshot zeigt das Ergebnis, dass der EndpointSlice Controller erfolgreich einen Hinweis auf einen Endpunkt für ein Pod-Replikat angewendet hat, das in der AZ ausgeführt wird. eu-west-1a

Verwendung der Traffic-Verteilung

Traffic Distribution wurde in Kubernetes 1.30 eingeführt und in 1.33 allgemein verfügbar gemacht. Es bietet eine einfachere Alternative zum topologieorientierten Routing, wenn der Verkehr in derselben Zone bevorzugt wird. Topology Aware Routing versucht zwar, einen intelligenten Ansatz für das Traffic-Routing zu verwenden, um eine Überlastung der Endpunkte zu vermeiden, aber das führte zu unvorhersehbarem Verhalten. Bei der Verkehrsverteilung steht die Vorhersagbarkeit stattdessen im Vordergrund. Die PreferClose Option weist Kube-Proxy an, Regeln zu erstellen, die den Verkehr zuerst auf der Grundlage des vom Controller festgelegten zonalen Hinweises an Endpunkte in derselben Zone weiterleiten. EndpointSlice Wenn keine Endpunkte für dieselbe Zone verfügbar sind, wird der Datenverkehr für den Service auf einen beliebigen Cluster-Endpunkt verteilt. Diese Funktion wurde für Workloads entwickelt, bei denen der Kompromiss zwischen der Optimierung der räumlichen Nähe und nicht der versuchten gleichmäßigen Verteilung der Last durch topologieorientiertes Routing in Kauf genommen wird.

Im Folgenden finden Sie einen Codeausschnitt zur Aktivierung der Verkehrsverteilung für einen Dienst.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  trafficDistribution: PreferClose
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003

Bei der Aktivierung der Verkehrsverteilung tritt eine häufig auftretende Herausforderung auf: Endpunkte innerhalb einer einzelnen AZ können überlastet werden, wenn der größte Teil des Datenverkehrs aus derselben Zone stammt. Diese Überlastung kann zu erheblichen Problemen führen:

Um diese Herausforderung zu bewältigen:

Verwenden von Autoscalern: Stellen Sie Knoten für eine bestimmte AZ bereit

Wir empfehlen dringend, Ihre Workloads in hochverfügbaren Umgebungen über mehrere AZs hinweg auszuführen. Dies verbessert die Zuverlässigkeit Ihrer Anwendungen, insbesondere wenn es zu einem Problem mit einer AZ kommt. Falls Sie bereit sind, die Zuverlässigkeit zu opfern, um die Netzwerkkosten zu senken, können Sie Ihre Knoten auf eine einzige AZ beschränken.

Um alle Ihre Pods in derselben AZ auszuführen, stellen Sie entweder die Worker-Knoten in derselben AZ bereit oder planen Sie die Pods auf den Worker-Knoten ein, die in derselben AZ laufen. Um Knoten innerhalb einer einzelnen AZ bereitzustellen, definieren Sie mit Cluster Autoscaler (CA) eine Knotengruppe mit Subnetzen, die zu derselben AZ gehören. Verwenden Sie für Karpenter die AZ, in der Sie die Worker-Knoten erstellen möchten, topology.kubernetes.io/zone und geben Sie sie an. Das unten stehende Provisioner-Snippet von Karpenter stellt beispielsweise die Knoten in der US-West-2A-AZ bereit.

Karpenter

apiVersion: karpenter.sh/v1
kind: Provisioner
metadata:
name: single-az
spec:
  requirements:

* key: "topology.kubernetes.io/zone"`
operator: In
values: ["us-west-2a"]

Cluster Autoscaler (CA)

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: my-ca-cluster
  region: us-east-1
  version: "1.21"
availabilityZones:

* us-east-1a
managedNodeGroups:
* name: managed-nodes
labels:
  role: managed-nodes
instanceType: t3.medium
minSize: 1
maxSize: 10
desiredCapacity: 1
...

Verwendung von Pod-Zuweisung und Node-Affinität

Wenn Sie Worker-Knoten haben, die in mehreren AZs ausgeführt werden, hätte alternativ jeder Knoten das Label topology.kubernetes. io/zonemit dem Wert seiner AZ (z. B. us-west-2a oder us-west-2b). Sie können Pods nodeAffinity für die Knoten in einer einzelnen AZ verwenden nodeSelector oder planen. Die folgende Manifestdatei plant beispielsweise den Pod in einem Knoten, der in AZ us-west-2a läuft.

apiVersion: v1
kind: Pod
metadata:
  name: nginx
  labels:
    env: test
spec:
  nodeSelector:
    topology.kubernetes.io/zone: us-west-2a
  containers:

* name: nginx
image: nginx
imagePullPolicy: IfNotPresent

Beschränkung des Datenverkehrs auf einen Knoten

Es gibt Fälle, in denen die Beschränkung des Datenverkehrs auf zonaler Ebene nicht ausreicht. Neben der Kostenreduzierung müssen Sie möglicherweise auch die Netzwerklatenz zwischen bestimmten Anwendungen reduzieren, die häufig miteinander kommunizieren. Um eine optimale Netzwerkleistung zu erzielen und die Kosten zu senken, benötigen Sie eine Möglichkeit, den Datenverkehr auf einen bestimmten Knoten zu beschränken. Beispielsweise sollte Microservice A immer mit Microservice B auf Knoten 1 kommunizieren, selbst in hochverfügbaren (HA) -Setups. Wenn Microservice A auf Knoten 1 mit Microservice B auf Knoten 2 kommuniziert, kann sich dies negativ auf die gewünschte Leistung für Anwendungen dieser Art auswirken, insbesondere wenn sich Knoten 2 in einer separaten AZ befindet.

Verwendung der internen Verkehrsrichtlinie des Dienstes

Um den Pod-Netzwerkverkehr auf einen Knoten zu beschränken, können Sie die interne Verkehrsrichtlinie des Dienstes verwenden . Standardmäßig wird der an den Service eines Workloads gesendete Datenverkehr nach dem Zufallsprinzip auf die verschiedenen generierten Endpunkte verteilt. In einer HA-Architektur bedeutet das, dass der Datenverkehr von Microservice A an jedes Replikat von Microservice B auf einem beliebigen Knoten in den verschiedenen AZs weitergeleitet werden kann. Wenn die interne Verkehrsrichtlinie des Dienstes jedoch auf festgelegt istLocal, wird der Datenverkehr auf Endpunkte auf dem Knoten beschränkt, von dem der Datenverkehr stammt. Diese Richtlinie schreibt die ausschließliche Verwendung knotenlokaler Endpunkte vor. Das bedeutet, dass Ihre mit dem Netzwerkverkehr verbundenen Kosten für diesen Workload niedriger sein werden, als wenn die Verteilung clusterweit erfolgen würde. Außerdem wird die Latenz geringer sein, wodurch Ihre Anwendung leistungsfähiger wird.

Im Folgenden finden Sie einen Codeausschnitt zur Festlegung der internen Verkehrsrichtlinie für einen Dienst.

apiVersion: v1
kind: Service
metadata:
  name: orders-service
  namespace: ecommerce
spec:
  selector:
    app: orders
  type: ClusterIP
  ports:

* protocol: TCP
port: 3003
targetPort: 3003
  internalTrafficPolicy: Local

Um ein unerwartetes Verhalten Ihrer Anwendung aufgrund von Datenverkehrseinbußen zu vermeiden, sollten Sie die folgenden Ansätze in Betracht ziehen:

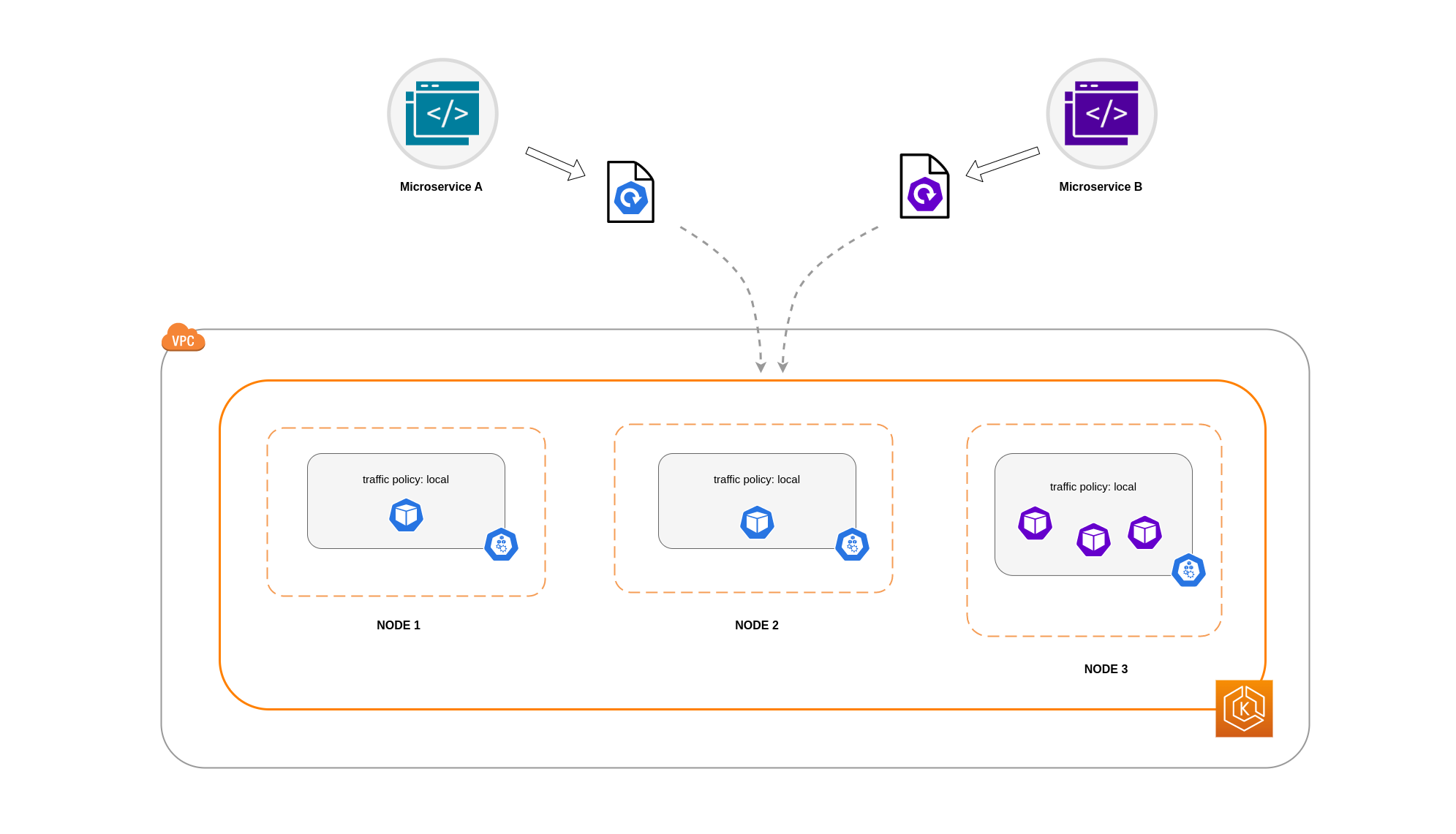

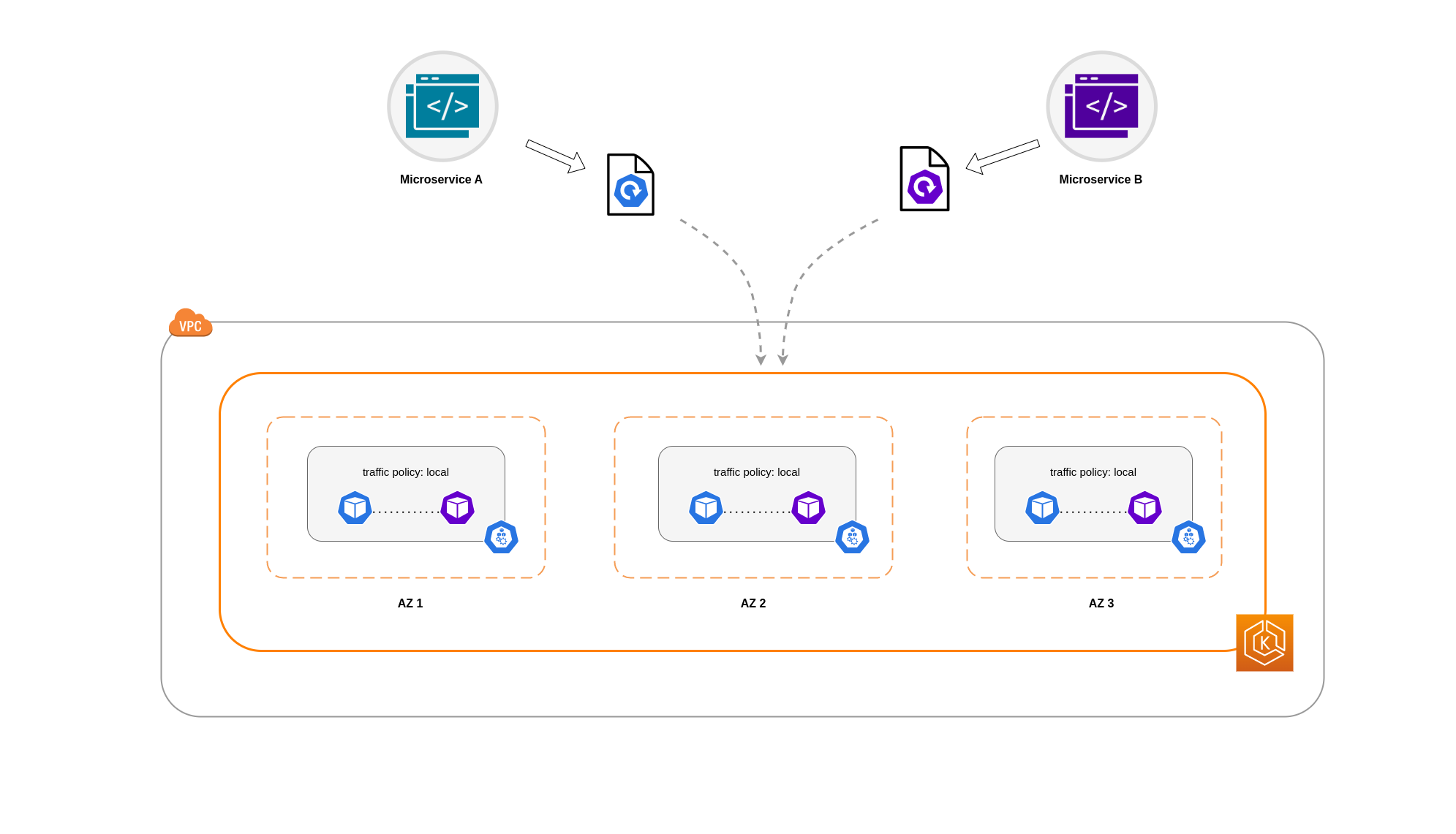

In diesem Beispiel haben Sie 2 Replikate von Microservice A und 3 Replikate von Microservice B. Wenn die Replikate von Microservice A auf Knoten 1 und 2 verteilt sind und Microservice B alle 3 Replikate auf Knoten 3 hat, können sie aufgrund der internen Datenverkehrsrichtlinie nicht kommunizieren. Local Wenn keine knotenlokalen Endpunkte verfügbar sind, wird der Datenverkehr unterbrochen.

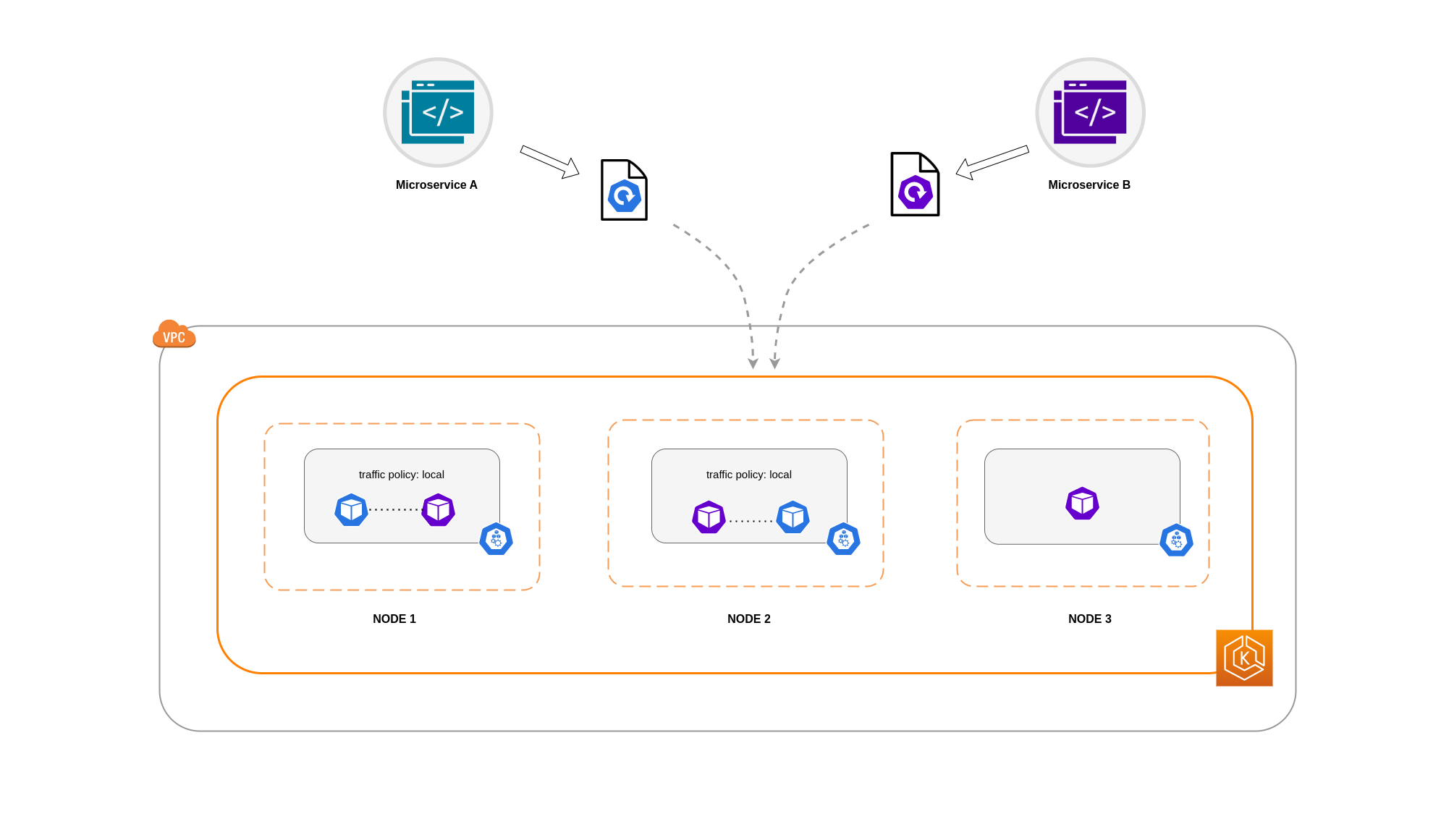

Wenn Microservice B 2 seiner 3 Replikate auf den Knoten 1 und 2 hat, findet eine Kommunikation zwischen den Peer-Anwendungen statt. Sie hätten jedoch immer noch ein isoliertes Replikat von Microservice B ohne Peer-Replikat, mit dem Sie kommunizieren könnten.

Verwendung der dienstinternen Verkehrsrichtlinie mit Einschränkungen der Topologieverteilung

Die Verwendung der internen Verkehrsrichtlinie in Verbindung mit Topologiestreuungsbeschränkungen kann hilfreich sein, um sicherzustellen, dass Sie über die richtige Anzahl von Replikaten für die Kommunikation zwischen Microservices auf verschiedenen Knoten verfügen.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: express-test
spec:
  replicas: 6
  selector:
    matchLabels:
      app: express-test
  template:
    metadata:
      labels:
        app: express-test
        tier: backend
    spec:
      topologySpreadConstraints:
      - maxSkew: 1
        topologyKey: "topology.kubernetes.io/zone"
        whenUnsatisfiable: ScheduleAnyway
        labelSelector:
          matchLabels:
            app: express-test

Verwendung der dienstinternen Verkehrsrichtlinie mit Pod-Affinitätsregeln

Ein anderer Ansatz besteht darin, bei der Verwendung der dienstinternen Verkehrsrichtlinie die Pod-Affinitätsregeln zu verwenden. Mit der Pod-Affinität können Sie den Scheduler so beeinflussen, dass er bestimmte Pods aufgrund ihrer häufigen Kommunikation am selben Standort aufteilt. Wenn Sie auf bestimmte Pods strenge Planungsbeschränkungen (requiredDuringSchedulingIgnoredDuringExecution) anwenden, erzielen Sie bessere Ergebnisse bei der Pod-Zusammenlegung, wenn der Scheduler Pods auf Knoten platziert.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: graphql
  namespace: ecommerce
  labels:
    app.kubernetes.io/version: "0.1.6"
    ...
    spec:
      serviceAccountName: graphql-service-account
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"

Kommunikation zwischen Load Balancer und Pod

EKS-Workloads werden in der Regel von einem Load Balancer unterstützt, der den Datenverkehr an die entsprechenden Pods in Ihrem EKS-Cluster verteilt. Ihre Architektur kann interne, nach and/or außen gerichtete Load Balancer umfassen. Abhängig von Ihrer Architektur und den Konfigurationen des Netzwerkverkehrs kann die Kommunikation zwischen Load Balancern und Pods einen erheblichen Beitrag zu den Datenübertragungsgebühren leisten.

Sie können den AWS Load Balancer Controller verwenden, um die Erstellung von ELB-Ressourcen (ALB und NLB) automatisch zu verwalten. Die Datenübertragungsgebühren, die bei solchen Konfigurationen anfallen, hängen vom Pfad ab, den der Netzwerkverkehr einschlägt. Der AWS Load Balancer Controller unterstützt zwei Modi für den Netzwerkverkehr, den Instance-Modus und den IP-Modus.

Wenn Sie den Instanzmodus verwenden, NodePort wird auf jedem Knoten in Ihrem EKS-Cluster ein geöffnet. Der Load Balancer leitet dann den Datenverkehr gleichmäßig über die Knoten weiter. Wenn auf einem Knoten der Ziel-Pod läuft, fallen keine Datenübertragungskosten an. Befindet sich der Ziel-Pod jedoch auf einem anderen Knoten und in einer anderen AZ als der, der den Verkehr NodePort empfängt, erfolgt ein zusätzlicher Netzwerksprung vom Kube-Proxy zum Ziel-Pod. In einem solchen Szenario fallen Gebühren für die AZ-übergreifende Datenübertragung an. Aufgrund der gleichmäßigen Verteilung des Datenverkehrs auf die Knoten ist es sehr wahrscheinlich, dass im Zusammenhang mit zonenübergreifenden Netzwerk-Traffic-Hops von Kube-Proxys zu den entsprechenden Ziel-Pods zusätzliche Datenübertragungsgebühren anfallen.

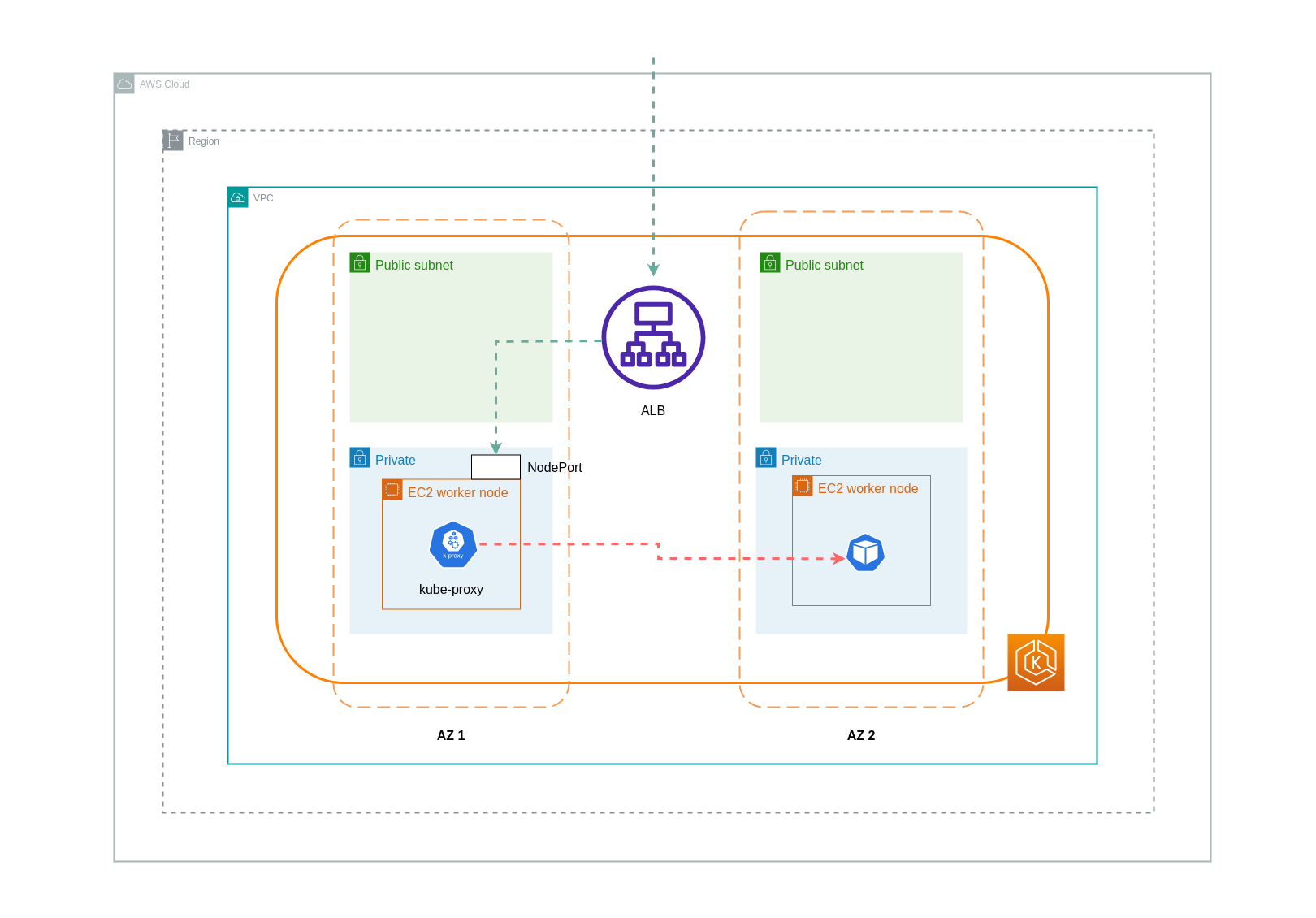

Das folgende Diagramm zeigt einen Netzwerkpfad für den Datenverkehr, der vom Load Balancer zum und anschließend vom zum NodePort Ziel-Pod auf einem separaten kube-proxy Knoten in einem anderen AZ fließt. Dies ist ein Beispiel für die Einstellung des Instanzmodus.

Bei Verwendung des IP-Modus wird der Netzwerkverkehr vom Load Balancer direkt zum Ziel-Pod weitergeleitet. Daher fallen bei diesem Ansatz keine Gebühren für die Datenübertragung an.

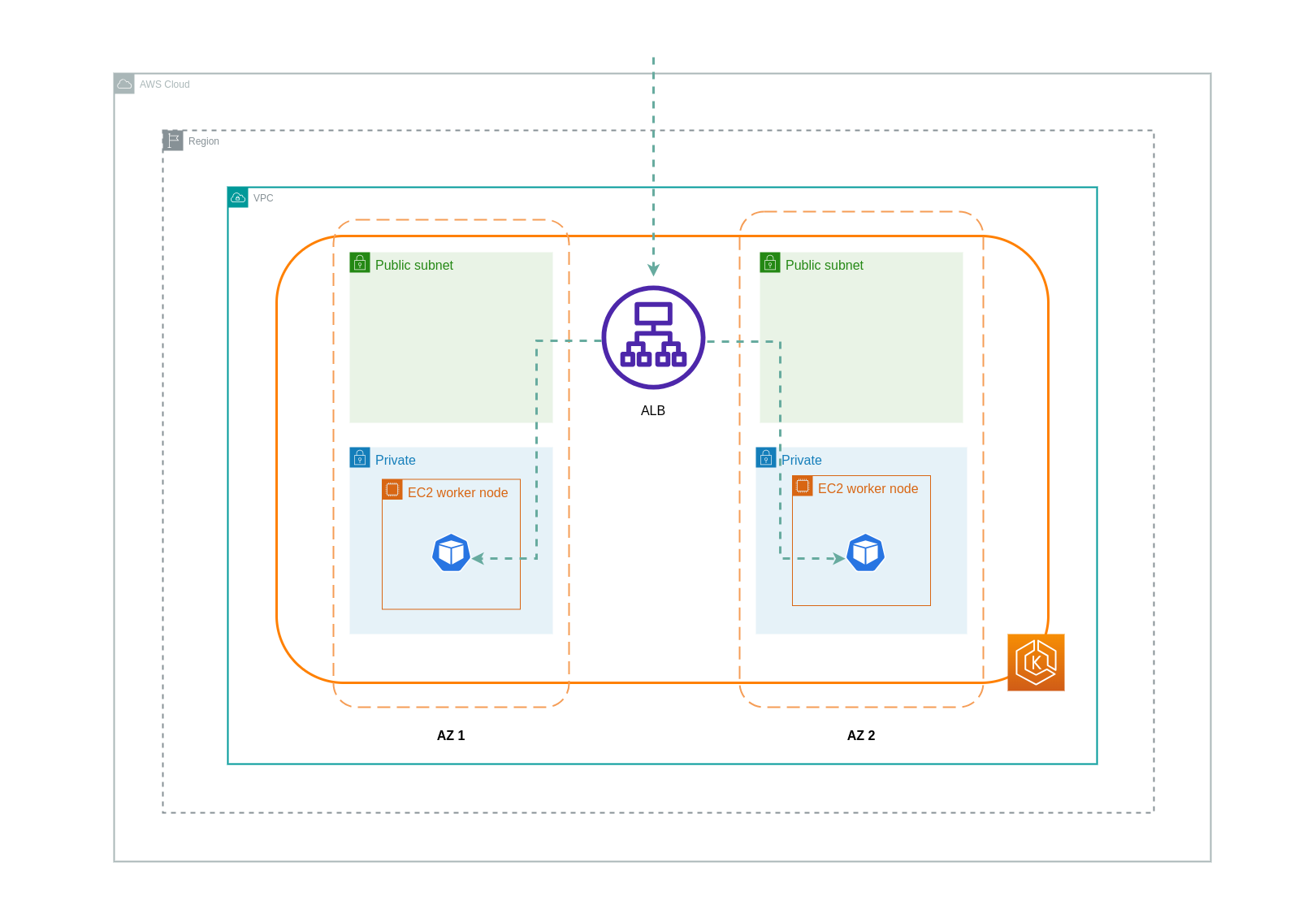

Das folgende Diagramm zeigt die Netzwerkpfade für den Datenverkehr, der vom Load Balancer zu den Pods im Netzwerk-IP-Modus fließt.

Datenübertragung aus Container Registry

Amazon ECR

Die Datenübertragung in das private Amazon ECR-Register ist kostenlos. In-region Für die Datenübertragung fallen keine Kosten an, aber für Datenübertragungen ins Internet und zwischen Regionen werden auf beiden Seiten der Übertragung die Tarife für Internet-Datenübertragungen berechnet.

Sie sollten die in ECRs integrierte Bildreplikationsfunktion verwenden, um die relevanten Container-Images in dieselbe Region wie Ihre Workloads zu replizieren. Auf diese Weise würde die Replikation einmal berechnet, und alle Image-Abrufe derselben Region (innerhalb einer Region) wären kostenlos.

Sie können die mit dem Abrufen von Bildern aus dem ECR (ausgehenden Datentransfer) verbundenen Datenübertragungskosten weiter reduzieren, indem Sie Schnittstellen-VPC-Endpunkte verwenden, um eine Verbindung zu den ECR-Repositorys in der Region herzustellen. Der alternative Ansatz, eine Verbindung zum öffentlichen AWS-Endpunkt von ECR herzustellen (über ein NAT-Gateway und ein Internet-Gateway), verursacht höhere Datenverarbeitungs- und Übertragungskosten. Im nächsten Abschnitt wird die Reduzierung der Datenübertragungskosten zwischen Ihren Workloads und den AWS-Services ausführlicher behandelt.

Wenn Sie Workloads mit besonders großen Images ausführen, können Sie Ihre eigenen benutzerdefinierten Amazon Machine Images (AMIs) mit vorab zwischengespeicherten Container-Images erstellen. Dadurch können die anfängliche Image-Abrufzeit und die potenziellen Kosten für die Datenübertragung von einer Container-Registry zu den EKS-Worker-Knoten reduziert werden.

Datenübertragung zu & AWS-Services im Internet

Es ist üblich, Kubernetes-Workloads über das Internet in andere AWS-Services oder Tools und Plattformen von Drittanbietern zu integrieren. Die zugrunde liegende Netzwerkinfrastruktur, die für die Weiterleitung des Datenverkehrs zum und vom jeweiligen Ziel verwendet wird, kann sich auf die Kosten auswirken, die beim Datenübertragungsprozess anfallen.

Verwendung von NAT-Gateways

NAT-Gateways sind Netzwerkkomponenten, die eine Netzwerkadressübersetzung (NAT) durchführen. Das folgende Diagramm zeigt Pods in einem EKS-Cluster, die mit anderen AWS-Services (Amazon ECR, DynamoDB und S3) und Plattformen von Drittanbietern kommunizieren. In diesem Beispiel werden die Pods in privaten Subnetzen in separaten AZs ausgeführt. Um Datenverkehr aus dem Internet zu senden und zu empfangen, wird ein NAT-Gateway im öffentlichen Subnetz einer AZ bereitgestellt, sodass alle Ressourcen mit privaten IP-Adressen eine einzige öffentliche IP-Adresse für den Zugriff auf das Internet gemeinsam nutzen können. Dieses NAT-Gateway wiederum kommuniziert mit der Internet-Gateway-Komponente, sodass Pakete an ihr endgültiges Ziel gesendet werden können.

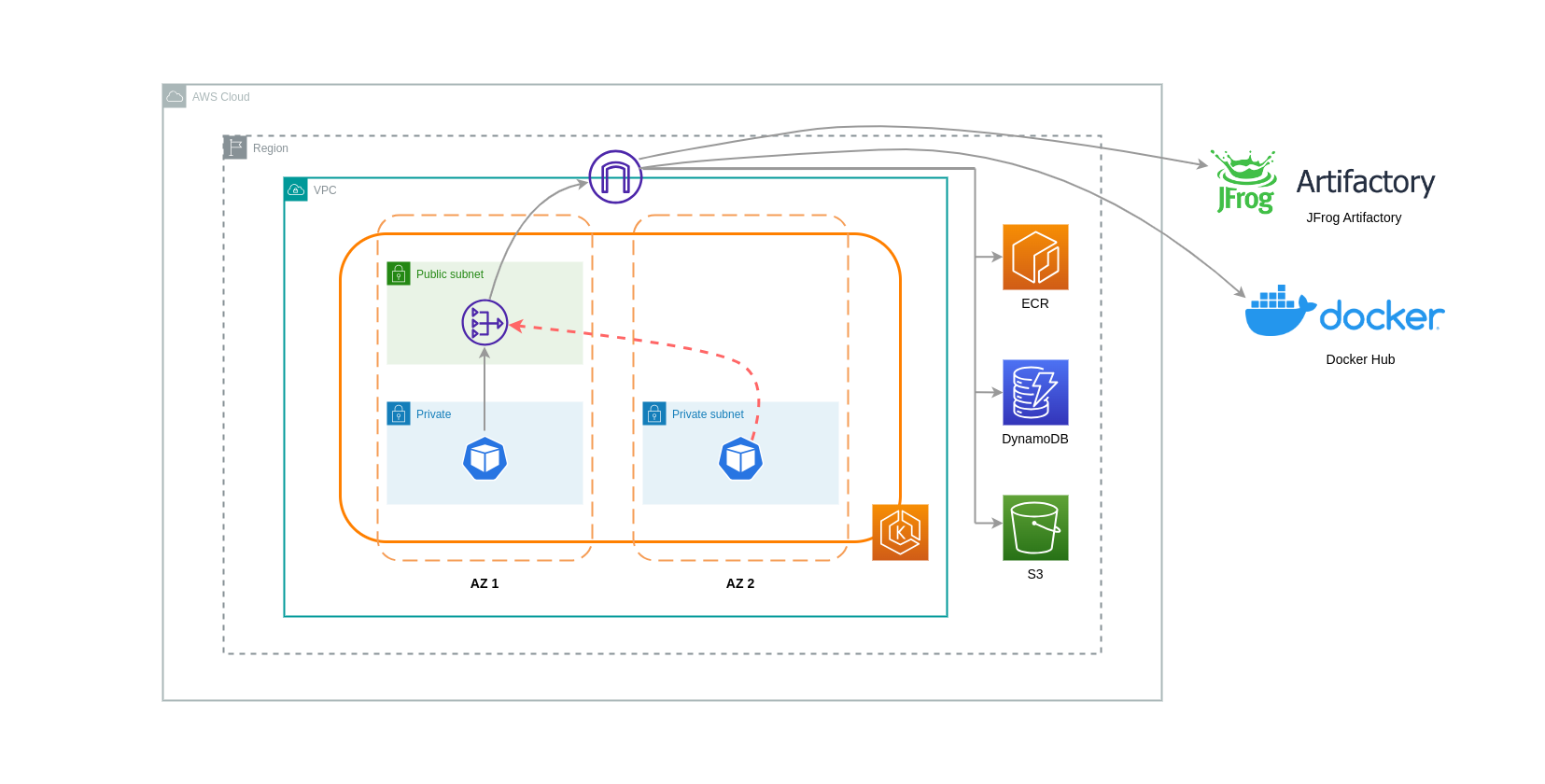

Wenn Sie NAT-Gateways für solche Anwendungsfälle verwenden, können Sie die Datenübertragungskosten minimieren, indem Sie in jeder AZ ein NAT-Gateway bereitstellen. Auf diese Weise wird der zum Internet geleitete Datenverkehr über das NAT-Gateway in derselben AZ geleitet, wodurch eine Datenübertragung zwischen den AZ vermieden wird. Obwohl Sie die Kosten für die Datenübertragung zwischen AZ sparen, hat diese Konfiguration zur Folge, dass Ihnen die Kosten für ein zusätzliches NAT-Gateway in Ihrer Architektur entstehen.

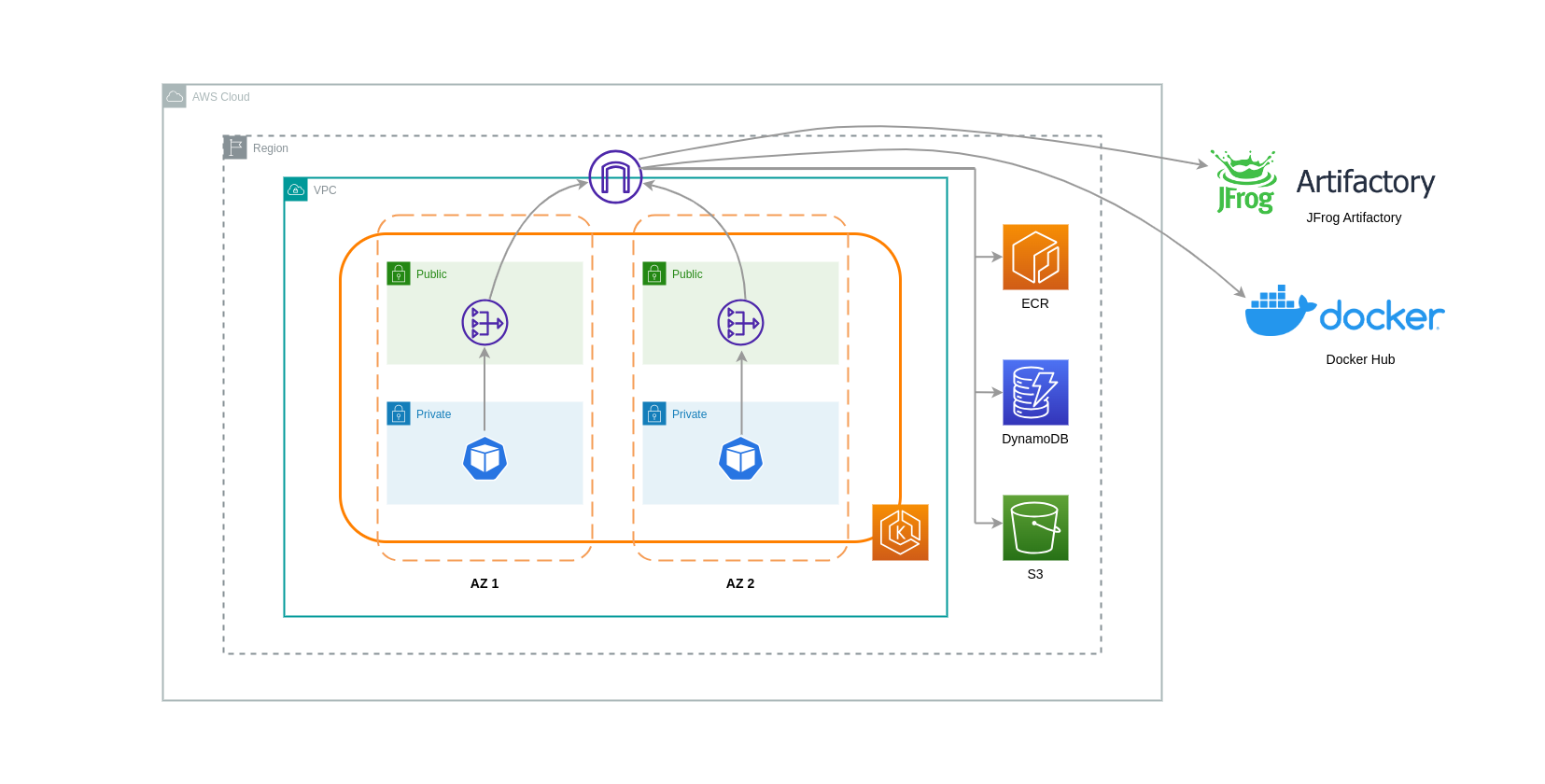

Dieser empfohlene Ansatz ist in der folgenden Abbildung dargestellt.

Verwenden eines VPC-Endpunkts

Um die Kosten in solchen Architekturen weiter zu senken, sollten Sie VPC-Endpunkte verwenden, um die Konnektivität zwischen Ihren Workloads und AWS-Services herzustellen. Mit VPC-Endpunkten können Sie von einer VPC aus auf AWS-Services zugreifen, ohne dass Pakete das Internet durchqueren. data/network Der gesamte Datenverkehr ist intern und verbleibt innerhalb des AWS-Netzwerks. Es gibt zwei Arten von VPC-Endpunkten: Schnittstellen-VPC-Endpunkte (von vielen AWS-Services unterstützt) und Gateway-VPC-Endpunkte (nur von S3 und DynamoDB unterstützt).

Gateway-VPC-Endpunkte

Mit Gateway-VPC-Endpunkten fallen keine Stunden- oder Datenübertragungskosten an. Bei der Verwendung von Gateway-VPC-Endpunkten ist zu beachten, dass sie nicht über VPC-Grenzen hinaus erweiterbar sind. Sie können nicht für VPC-Peering, VPN-Netzwerke oder über Direct Connect verwendet werden.

Schnittstelle: VPC-Endpunkte

Für VPC-Endpunkte fällt eine stündliche Gebühr an. Für die Datenverarbeitung über das zugrunde liegende ENI fällt eine zusätzliche Gebühr an. Beachten Sie, dass die Datenübertragung zwischen AZ nicht in Rechnung gestellt wird.

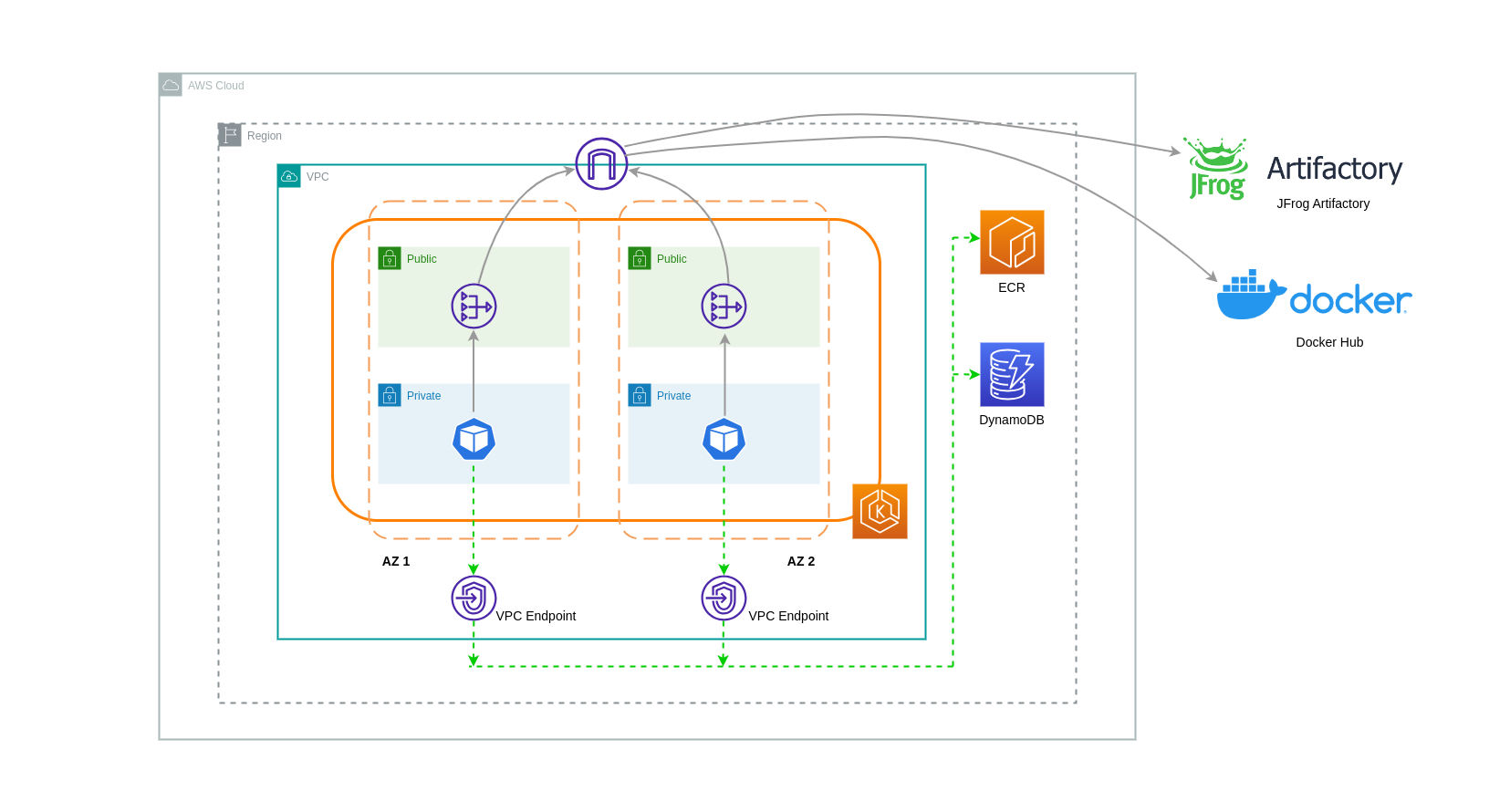

Das folgende Diagramm zeigt Pods, die über VPC-Endpunkte mit AWS-Services kommunizieren.

Datenübertragung zwischen VPCs

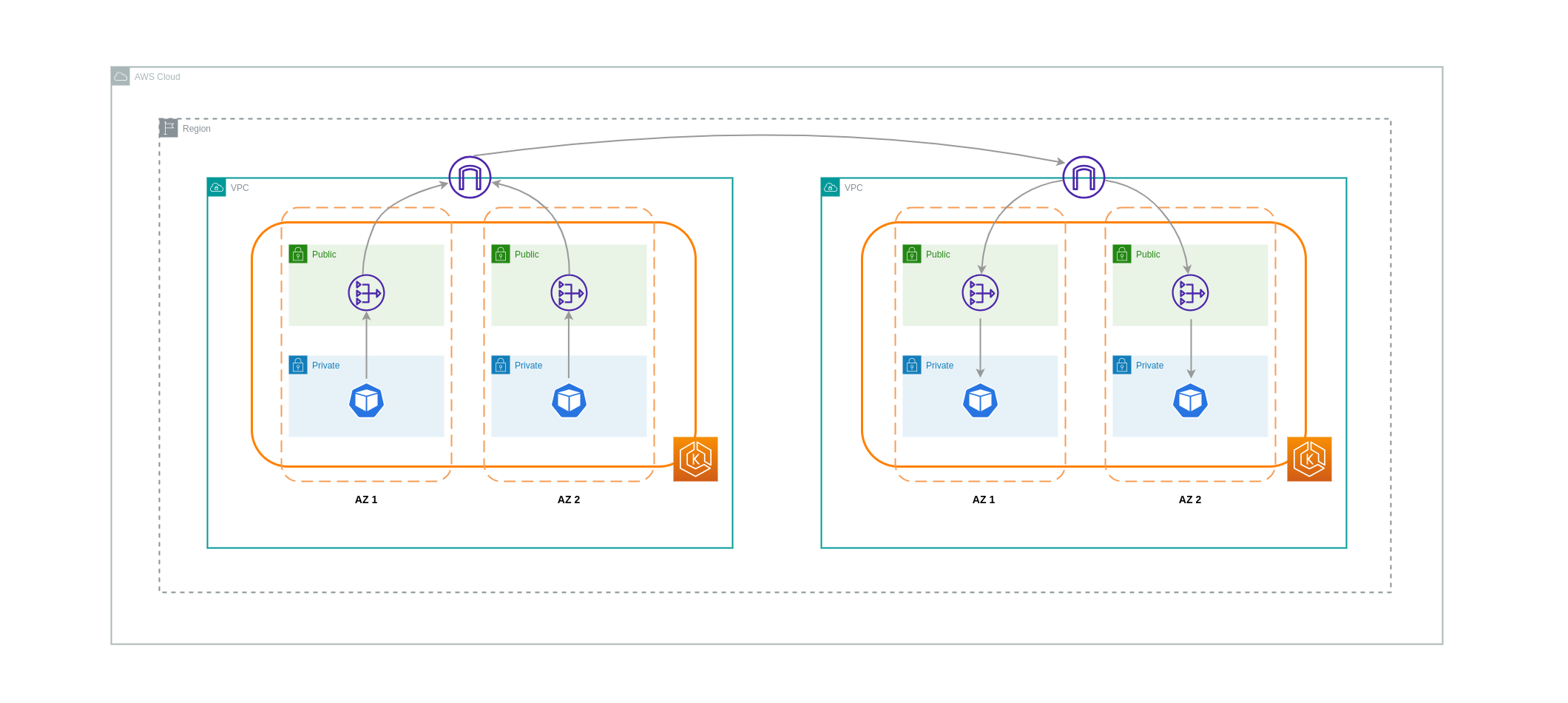

In einigen Fällen haben Sie möglicherweise Workloads in verschiedenen VPCs (innerhalb derselben AWS-Region), die miteinander kommunizieren müssen. Dies kann erreicht werden, indem der Datenverkehr über Internet-Gateways, die an die jeweiligen VPCs angeschlossen sind, das öffentliche Internet durchquert. Eine solche Kommunikation kann durch den Einsatz von Infrastrukturkomponenten wie EC2-Instances, NAT-Gateways oder NAT-Instances in öffentlichen Subnetzen ermöglicht werden. Bei einer Konfiguration, die diese Komponenten umfasst, fallen jedoch Gebühren für processing/transferring Daten an, die in die VPCs ein- und ausgehen. Wenn der Datenverkehr zu und von den einzelnen VPCs über AZs übertragen wird, fallen für die Datenübertragung zusätzliche Gebühren an. Das folgende Diagramm zeigt ein Setup, das NAT-Gateways und Internet-Gateways verwendet, um die Kommunikation zwischen Workloads in verschiedenen VPCs herzustellen.

VPC-Peering-Verbindungen

Um die Kosten für solche Anwendungsfälle zu senken, können Sie VPC-Peering verwenden. Bei einer VPC-Peering-Verbindung fallen keine Datenübertragungsgebühren für den Netzwerkverkehr an, der innerhalb derselben AZ bleibt. Wenn der Verkehr AZs überquert, fallen Kosten an. Nichtsdestotrotz wird der VPC-Peering-Ansatz für eine kostengünstige Kommunikation zwischen Workloads in separaten VPCs innerhalb derselben AWS-Region empfohlen. Es ist jedoch wichtig zu beachten, dass VPC-Peering in erster Linie für 1:1 -VPC-Konnektivität effektiv ist, da es keine transitiven Netzwerke ermöglicht.

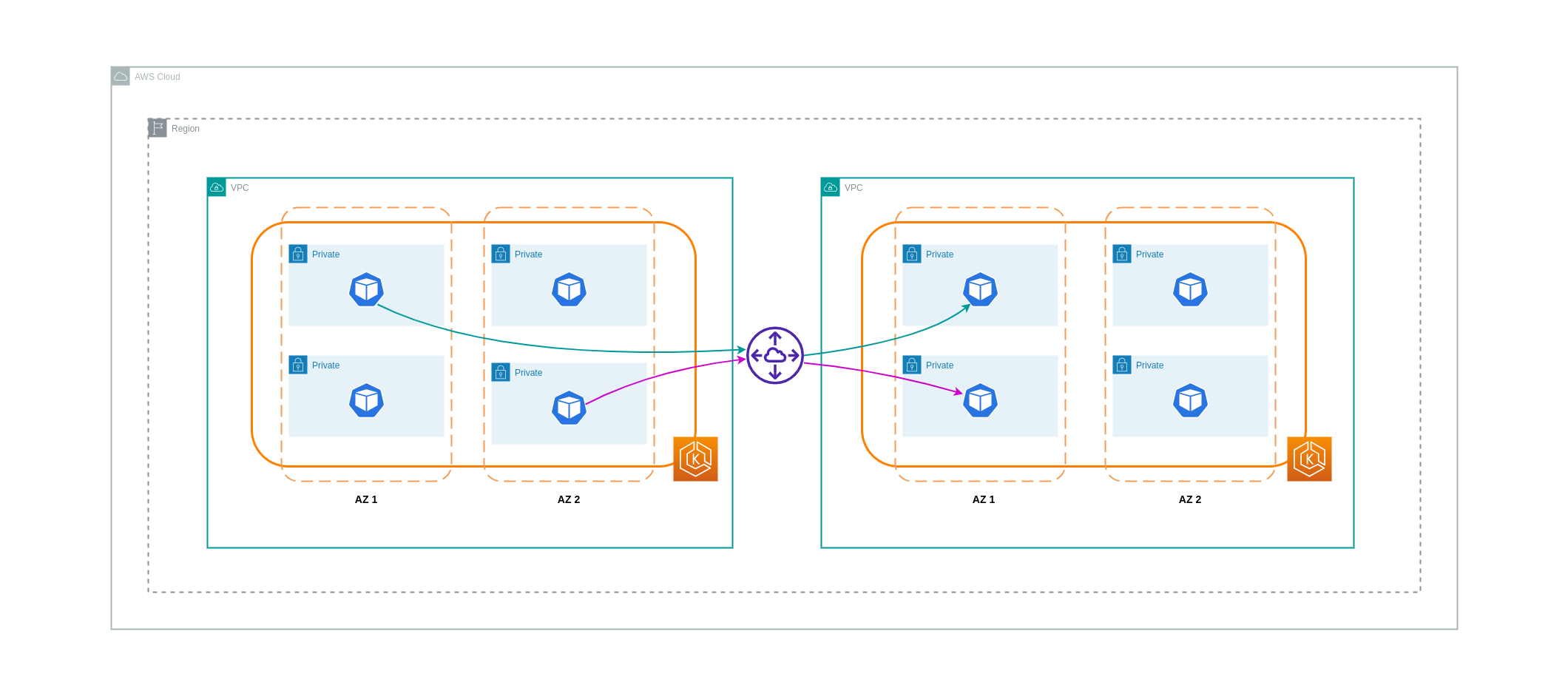

Das folgende Diagramm ist eine allgemeine Darstellung der Workload-Kommunikation über eine VPC-Peering-Verbindung.

Transitive Netzwerkverbindungen

Wie im vorherigen Abschnitt erwähnt, ermöglichen VPC-Peering-Verbindungen keine transitive Netzwerkkonnektivität. Wenn Sie 3 oder mehr VPCs mit transitiven Netzwerkanforderungen verbinden möchten, sollten Sie ein Transit Gateway (TGW) verwenden. Auf diese Weise können Sie die Grenzen des VPC-Peering oder den Betriebsaufwand überwinden, der mit mehreren VPC-Peering-Verbindungen zwischen mehreren VPCs verbunden ist. Die Abrechnung erfolgt auf Stundenbasis und die an das TGW gesendeten Daten. Für den Inter-AZ-Verkehr, der durch den TGW fließt, fallen keine Zielkosten an.

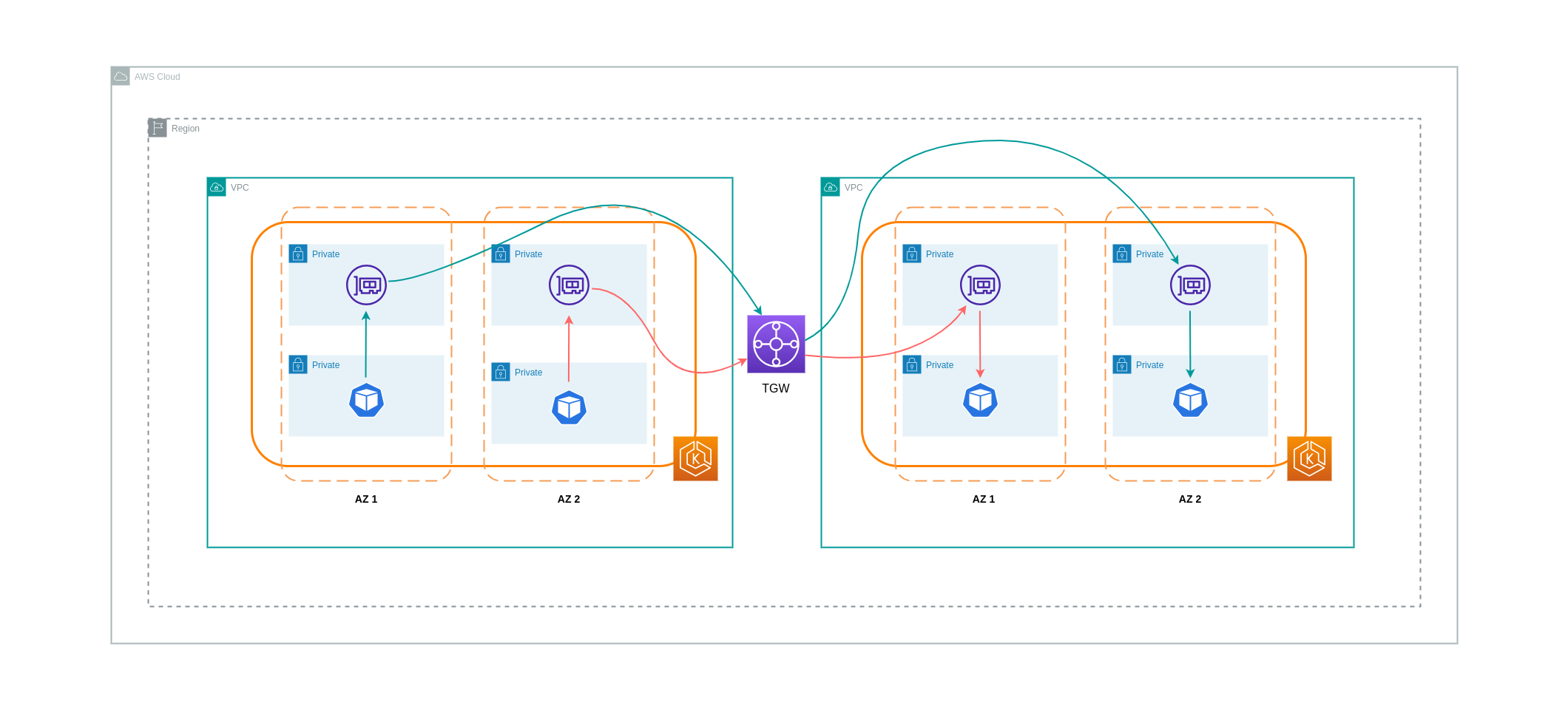

Das folgende Diagramm zeigt den Inter-AZ-Verkehr, der durch ein TGW zwischen Workloads in verschiedenen VPCs, aber innerhalb derselben AWS-Region fließt.

Verwenden eines Service Mesh

Service Meshes bieten leistungsstarke Netzwerkfunktionen, mit denen Sie die netzwerkbezogenen Kosten in Ihren EKS-Cluster-Umgebungen senken können. Sie sollten jedoch sorgfältig die betrieblichen Aufgaben und die Komplexität abwägen, die ein Service Mesh in Ihrer Umgebung mit sich bringt, wenn Sie eines einführen.

Beschränkung des Datenverkehrs auf Availability Zones

Verwendung der nach Orten gewichteten Verteilung von Istio

Mit Istio können Sie Netzwerkrichtlinien auf den Verkehr anwenden, nachdem das Routing erfolgt ist. Dies erfolgt mithilfe von Zielregeln wie z. B. der nach Orten gewichteten Verteilung. Mithilfe dieser Funktion können Sie das Gewicht (ausgedrückt als Prozentsatz) des Verkehrs, der an ein bestimmtes Ziel weitergeleitet werden kann, anhand seines Ursprungs steuern. Die Quelle dieses Datenverkehrs kann entweder von einem externen (oder öffentlich zugänglichen) Load Balancer oder von einem Pod innerhalb des Clusters selbst stammen. Wenn alle Pod-Endpunkte verfügbar sind, wird der Standort auf der Grundlage eines gewichteten Round-Robin-Load-Balancing-Algorithmus ausgewählt. Falls bestimmte Endpunkte fehlerhaft oder nicht verfügbar sind, wird die Lokalitätsgewichtung automatisch angepasst, um diese Änderung bei den verfügbaren Endpunkten widerzuspiegeln.

Die oben aufgeführten Istio-Zielregeln können auch angewendet werden, um den Datenverkehr von einem Load Balancer zu Pods in Ihrem EKS-Cluster zu verwalten. Lokalitätsgewichtete Verteilungsregeln können auf einen Dienst angewendet werden, der Datenverkehr von einem hochverfügbaren Load Balancer (insbesondere dem Ingress Gateway) empfängt. Mit diesen Regeln können Sie anhand seines zonalen Ursprungs — in diesem Fall des Load Balancers — steuern, wie viel Traffic wohin fließt. Bei richtiger Konfiguration fällt im Vergleich zu einem Load Balancer, der den Datenverkehr gleichmäßig oder zufällig auf Pod-Replikate in verschiedenen AZs verteilt, weniger zonenübergreifend an.

Unten finden Sie ein Codeblock-Beispiel für eine Zielregelressource in Istio. Wie unten zu sehen ist, spezifiziert diese Ressource gewichtete Konfigurationen für eingehenden Verkehr von 3 verschiedenen AZs in der eu-west-1 Region. Diese Konfigurationen legen fest, dass ein Großteil des eingehenden Datenverkehrs (in diesem Fall 70%) von einer bestimmten AZ an ein Ziel in derselben AZ weitergeleitet werden sollte, von der er stammt.

apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
  name: express-test-dr
spec:
  host: express-test.default.svc.cluster.local
  trafficPolicy:
    loadBalancer:                      +
      localityLbSetting:
        distribute:
        - from: eu-west-1/eu-west-1a/  +
          to:
            "eu-west-1/eu-west-1a/_": 70
            "eu-west-1/eu-west-1b/_": 20
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1b/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 70
            "eu-west-1/eu-west-1c/_": 10
        - from: eu-west-1/eu-west-1c/_  +
          to:
            "eu-west-1/eu-west-1a/_": 20
            "eu-west-1/eu-west-1b/_": 10
            "eu-west-1/eu-west-1c/*": 70**
    connectionPool:
      http:
        http2MaxRequests: 10
        maxRequestsPerConnection: 10
    outlierDetection:
      consecutiveGatewayErrors: 1
      interval: 1m
      baseEjectionTime: 30s

Das folgende Diagramm zeigt ein Szenario, in dem in der Region EU-West-1 ein hochverfügbarer Load Balancer vorhanden ist und die örtlich gewichtete Verteilung angewendet wird. Die Zielregelrichtlinie für dieses Diagramm ist so konfiguriert, dass 60% des Datenverkehrs von eu-west-1a an Pods in derselben AZ weitergeleitet werden, wohingegen 40% des Datenverkehrs von eu-west-1a an Pods in eu-west-1b gehen sollten.

Beschränkung des Datenverkehrs auf Verfügbarkeitszonen und Knoten

Verwendung der dienstinternen Verkehrsrichtlinie mit Istio

Um die Netzwerkkosten im Zusammenhang mit externem eingehendem Datenverkehr und internem Verkehr zwischen Pods zu senken, können Sie die Zielregeln von Istio mit der internen Datenverkehrsrichtlinie von Kubernetes Service kombinieren. Die Art und Weise, wie die Istio-Zielregeln mit der internen Verkehrsrichtlinie des Dienstes kombiniert werden, hängt weitgehend von drei Dingen ab:

Das folgende Diagramm zeigt, wie der Netzwerkfluss im Falle einer verschachtelten Anfrage aussehen würde und wie die oben genannten Richtlinien den Datenverkehr steuern würden.

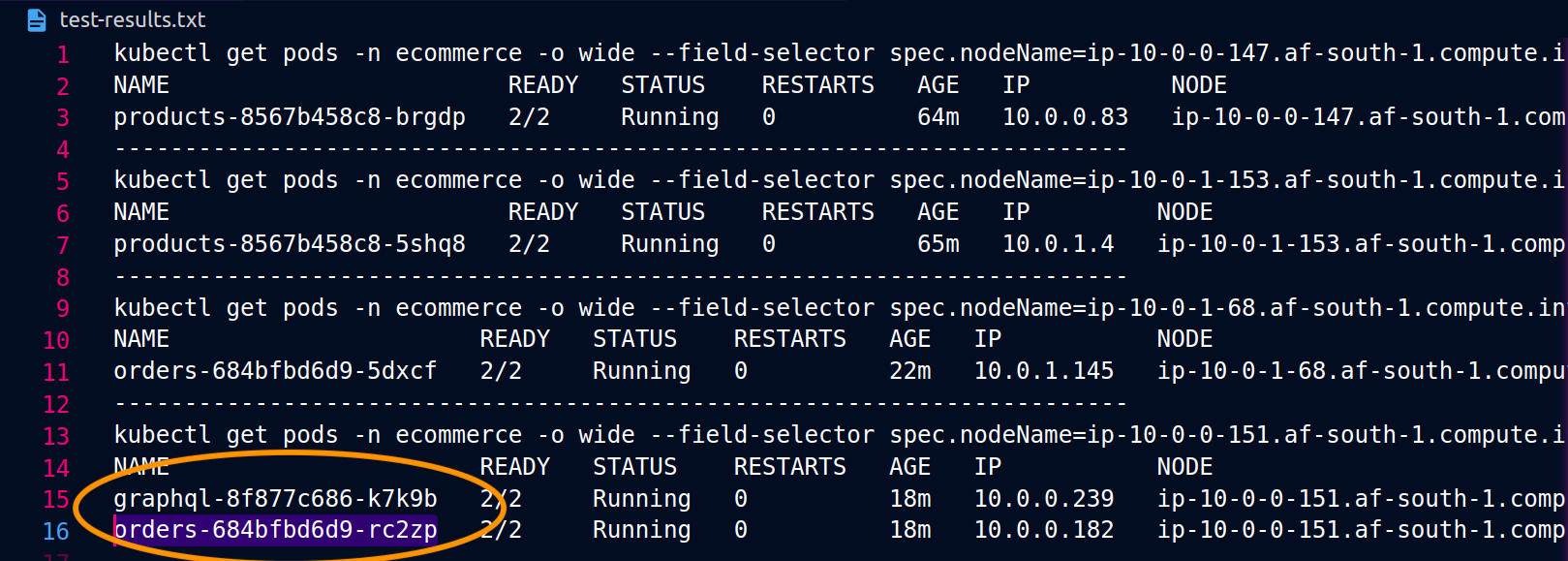

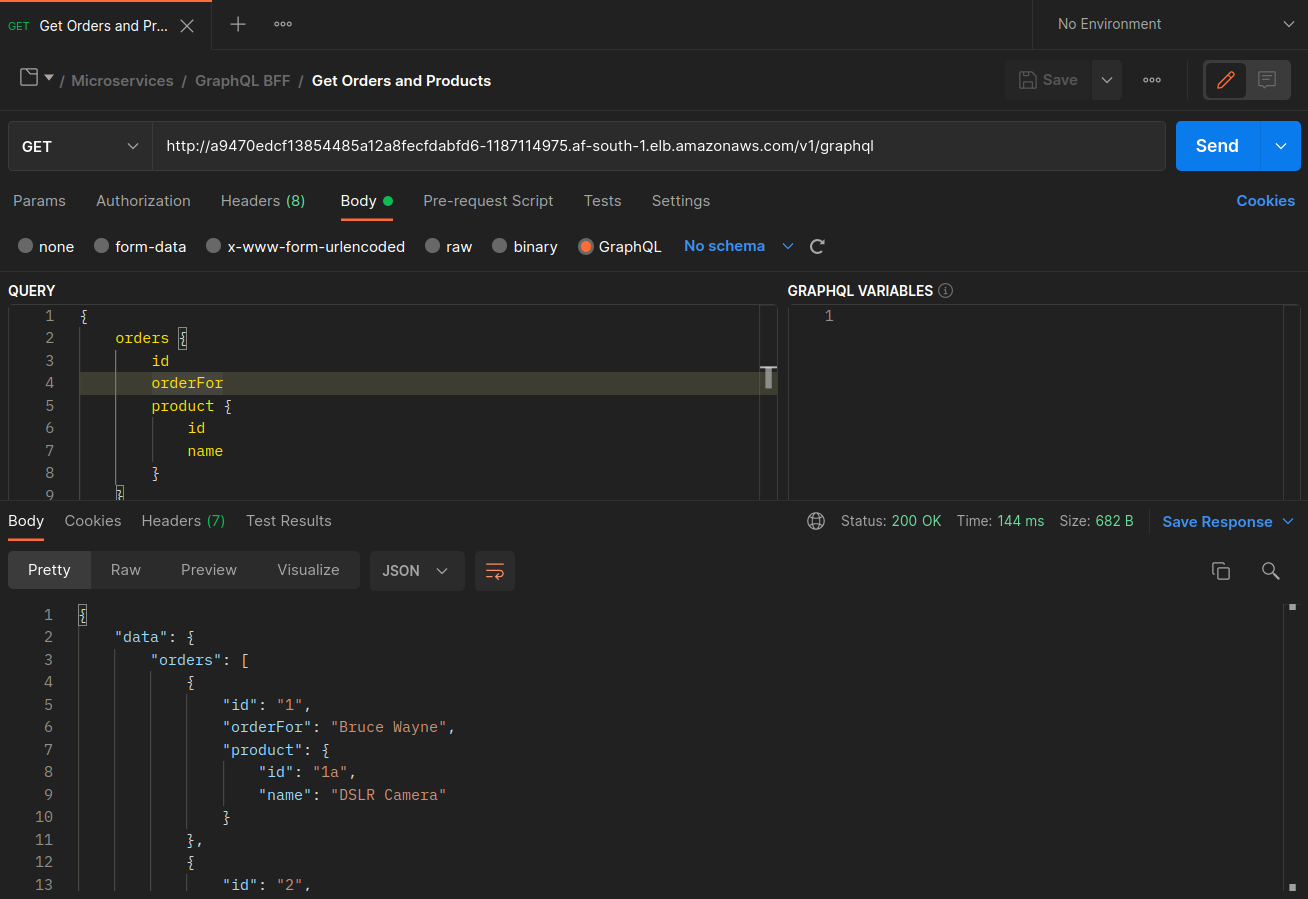

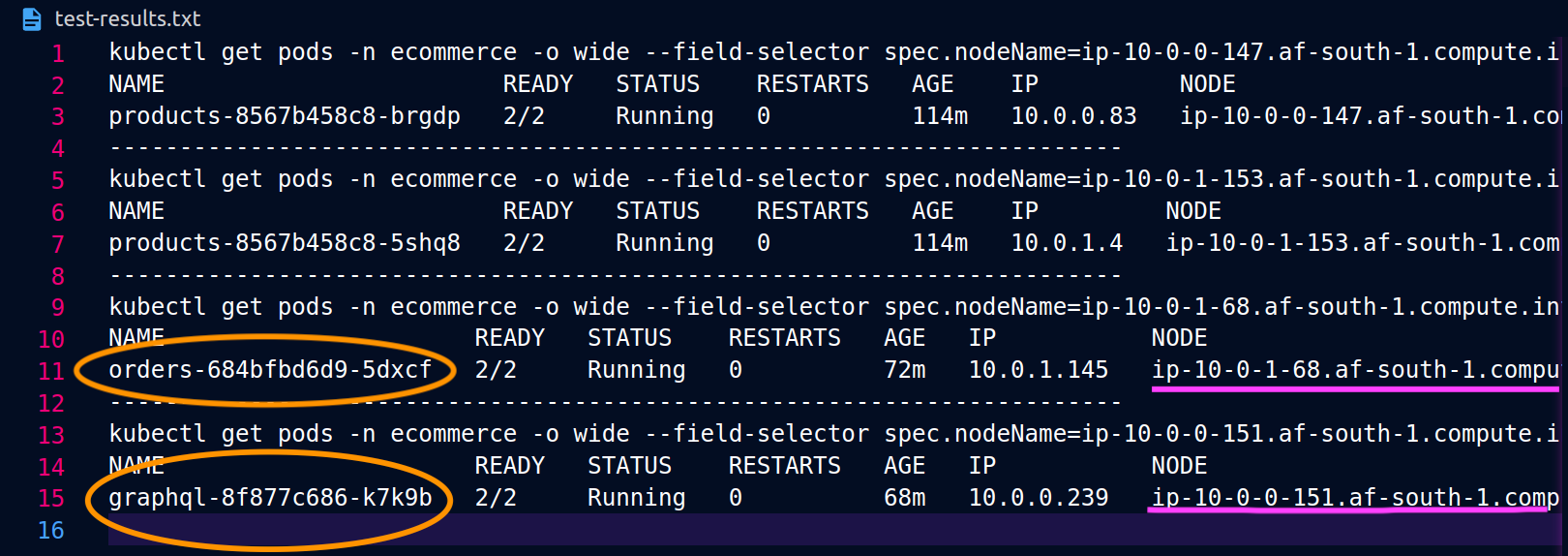

Die folgenden Screenshots stammen aus einem Live-Beispiel für diesen Ansatz. Die ersten Screenshots zeigen eine erfolgreiche externe Anforderung an eine graphql und eine erfolgreiche verschachtelte Anfrage von der graphql an ein gemeinsames orders Replikat auf dem Knoten. ip-10-0-0-151.af-south-1.compute.internal

Mit Istio können Sie die Statistiken aller Upstream-Cluster und Endpunkte überprüfen und exportieren, die Ihren Proxys bekannt sind. Dies kann dazu beitragen, ein Bild des Netzwerkflusses sowie des Verteilungsanteils eines Workloads auf die einzelnen Dienste zu erhalten. In Fortsetzung des gleichen Beispiels können die orders Endpunkte, die dem graphql Proxy bekannt sind, mit dem folgenden Befehl abgerufen werden:

kubectl exec -it deploy/graphql -n ecommerce -c istio-proxy -- curl localhost:15000/clusters | grep orders

...
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_error::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_success::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_timeout::0**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**rq_total::119**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**health_flags::healthy**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**region::af-south-1**
orders-service.ecommerce.svc.cluster.local::10.0.1.33:3003::**zone::af-south-1b**
...

In diesem Fall kennt der graphql Proxy nur den orders Endpunkt für das Replikat, mit dem er sich einen Knoten teilt. Wenn Sie die internalTrafficPolicy: Local Einstellung aus dem Orders Service entfernen und einen Befehl wie den oben genannten erneut ausführen, geben die Ergebnisse alle Endpunkte der Replikate zurück, die auf die verschiedenen Knoten verteilt sind. Wenn Sie die rq_total nach den jeweiligen Endpunkten untersuchen, werden Sie außerdem feststellen, dass der Anteil an der Netzwerkverteilung relativ gleichmäßig ist. Wenn die Endpunkte also Upstream-Diensten zugeordnet sind, die in verschiedenen AZs ausgeführt werden, führt diese zonenübergreifende Netzwerkverteilung zu höheren Kosten.

Wie in einem früheren Abschnitt weiter oben erwähnt, können Sie häufig kommunizierende Pods zusammenstellen, indem Sie die Pod-Affinität nutzen.

...
spec:
...
  template:
    metadata:
      labels:
        app: graphql
        role: api
        workload: ecommerce
    spec:
      affinity:
        podAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
          - labelSelector:
              matchExpressions:
              - key: app
                operator: In
                values:
                - orders
            topologyKey: "kubernetes.io/hostname"
      nodeSelector:
        managedBy: karpenter
        billing-team: ecommerce
...

Wenn die graphql und die orders Replikate nicht auf demselben Knoten (ip-10-0-0-151.af-south-1.compute.internal) koexistieren, graphql ist die erste Anfrage an erfolgreich, wie 200 response code im Postman-Screenshot unten vermerkt, wohingegen die zweite verschachtelte Anfrage von bis mit einem fehlschlägt. graphql orders 503 response code
