Maximieren Sie die Netzwerkbandbreite auf EC2 Amazon-Instances mit mehreren Netzwerkkarten

Viele Instance-Typen, die EFA unterstützen, verfügen auch über mehrere Netzwerkkarten. Weitere Informationen finden Sie unter Netzwerkkarten. Wenn Sie EFA mit einem dieser Instance-Typen verwenden möchten, empfehlen wir die folgende Grundkonfiguration:

  • Erstellen Sie für die primäre Netzwerkschnittstelle (Netzwerkkartenindex 0, Geräteindex 0) eine EFA-Schnittstelle (EFA mit ENA). Sie können eine Nur-EFA-Netzwerkschnittstelle nicht als primäre Netzwerkschnittstelle verwenden.

  • Verwenden Sie für jede weitere Netzwerkschnittstelle den nächsten ungenutzten Netzwerkkartenindex, Geräteindex 1 und entweder eine EFA (EFA mit ENA) oder eine Nur-EFA-Netzwerkschnittstelle, je nach Anwendungsfall, z. B. ENA-Bandbreitenanforderungen oder IP-Adressraum. Anwendungs-Fallbeispiele finden Sie unter EFA-Konfiguration für P5-Instances.

Anmerkung

P5-Instances erfordern, dass Netzwerkschnittstellen auf eine bestimmte Weise konfiguriert werden, um eine maximale Netzwerkbandbreite zu ermöglichen. Weitere Informationen finden Sie unter EFA-Konfiguration für P5-Instances.

Die folgenden Beispiele zeigen, wie eine Instance auf der Grundlage dieser Empfehlungen gestartet wird.

Instance launch
Um dies EFAs während des Instance-Starts mithilfe des Launch-Instance-Assistenten festzulegen

  1. Wählen Sie im Abschnitt Netzwerkeinstellungen die Option Bearbeiten aus.

  2. Erweiterte Netzwerkkonfiguration erweitert

  3. Wählen Sie für die primäre Netzwerkschnittstelle (Netzwerkschnittstelle 1) Netzwerkkartenindex = 0, Geräteindex = 0 und Schnittstellentyp = EFA mit ENA aus.

  4. Wählen Sie für jede weitere erforderliche Netzwerkschnittstelle die Option Netzwerkschnittstelle hinzufügen aus. Wählen Sie für Netzwerkkartenindex den nächsten ungenutzten Index aus und wählen Sie dann Geräteindex = 1 und Schnittstellentyp = EFA mit ENA oder Nur-EFA aus.

Um dies EFAs beim Start der Instanz mit dem Befehl run-instances anzugeben

Geben Sie für --network-interfaces die erforderliche Anzahl von Netzwerkschnittstellen an. Geben Sie für die primäre Netzwerkschnittstelle NetworkCardIndex=0, DeviceIndex=0 und InterfaceType=efa an. Geben Sie für alle weiteren Netzwerkschnittstellen für NetworkCardIndex den nächsten unbenutzten Index, DeviceIndex=1, InterfaceType=efa oder efa-only an.

Der folgende Ausschnitt eines Beispielbefehls zeigt eine Anfrage mit 32 EFA-Netzwerkschnittstellen und einem ENA-Gerät.

$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami-0abcdef1234567890 \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa|efa-only"
...
Launch templates
So fügen Sie EFAs es mithilfe der EC2 Amazon-Konsole zu einer Startvorlage hinzu

  1. Erweitern Sie unter Netzwerkeinstellungen Erweiterte Netzwerkkonfiguration.

  2. Wählen Sie für die primäre Netzwerkschnittstelle (Netzwerkschnittstelle 1) Netzwerkschnittstelle hinzufügen und dann Netzwerkkartenindex = 0, Geräteindex = 0 und Schnittstellentyp = EFA mit ENA aus.

  3. Wählen Sie Netzwerkschnittstelle hinzufügen aus, um weitere Netzwerkschnittstellen hinzuzufügen. Wählen Sie für Netzwerkkartenindex den nächsten ungenutzten Index aus und wählen Sie dann Geräteindex = 1 und Schnittstellentyp = EFA mit ENA oder Nur-EFA aus.

Um sie mit dem create-launch-templateBefehl EFAs zu einer Startvorlage hinzuzufügen

Geben Sie für NetworkInterfaces die erforderliche Anzahl von Netzwerkschnittstellen an. Geben Sie für die primäre Netzwerkschnittstelle NetworkCardIndex=0, DeviceIndex=0 und InterfaceType=efa an. Geben Sie für alle weiteren Netzwerkschnittstellen für NetworkCardIndex den nächsten unbenutzten Index, DeviceIndex=1, InterfaceType=efa oder efa-only an.

Der folgende Ausschnitt zeigt ein Beispiel mit 3 Netzwerkschnittstellen (von möglichen 32 Netzwerkschnittstellen).

"NetworkInterfaces":[
{
  "NetworkCardIndex":0,
  "DeviceIndex":0,
  "InterfaceType": "efa",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 1,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 2,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
},
{
  "NetworkCardIndex": 3,
  "DeviceIndex": 1,
  "InterfaceType": "efa|efa-only",
  "AssociatePublicIpAddress":false,
  "Groups":[
    "security_group_id"
  ],
  "DeleteOnTermination":true
}
...

EFA-Konfiguration für P5-Instances

P5-Instances haben eine gesamte Netzwerkbandbreitenkapazität von 3 200 Gbit/s, wovon bis zu 800 Gbit/s für IP-Netzwerkverkehr genutzt werden können. Da EFA- und IP-Netzwerkverkehr dieselben zugrunde liegenden Ressourcen gemeinsam nutzen, reduziert die Bandbreite, die von der einen verwendet wird, die Bandbreite, die der anderen zur Verfügung steht. Das bedeutet, dass Sie die Netzwerkbandbreite in beliebiger Kombination zwischen EFA-Verkehr und IP-Verkehr verteilen können, sofern die Gesamtbandbreite 3 200 Gbit/s und die IP-Bandbreite 800 Gbit/s nicht überschreitet. Wenn Sie beispielsweise 400 Gbit/s als IP-Bandbreite verwenden, können Sie gleichzeitig bis zu 2.800 Gbit/s EFA-Bandbreite erreichen.

Anwendungsfall 1: IP-Adressen speichern und potenzielle Linux-IP-Probleme vermeiden

Diese Konfiguration bietet bis zu 3 200 Gbit/s EFA-Netzwerkbandbreite und bis zu 100 Gbit/s IP-Netzwerkbandbreite mit einer privaten IP-Adresse. Diese Konfiguration trägt auch dazu bei, potenzielle Linux-IP-Probleme zu vermeiden, wie z. B. die unzulässige automatische Zuweisung öffentlicher IP-Adressen und IP-Routing-Herausforderungen (Probleme bei der Zuordnung von Host-Namen zu IP-Adressen und Nichtübereinstimmungen der Quell-IP-Adressen), die auftreten können, wenn eine Instance über mehrere Netzwerkschnittstellen verfügt.

  • Erstellen Sie für die primäre Netzwerkschnittstelle (Netzwerkkartenindex 0, Geräteindex 0) eine EFA-Netzwerkschnittstelle (EFA mit ENA).

  • Verwenden Sie für die übrigen Netzwerkschnittstellen (Netzwerkkartenindizes 1–31, Geräteindex 1) Nur-EFA-Netzwerkschnittstellen.

Anwendungsfall 2: Maximale EFA- und IP-Netzwerkbandbreite

Diese Konfiguration bietet bis zu 3 200 Gbit/s EFA-Netzwerkbandbreite und bis zu 800 Gbit/s IP-Netzwerkbandbreite mit 8 privaten IP-Adressen. Mit dieser Konfiguration können Sie öffentliche IP-Adressen nicht automatisch zuweisen. Sie können jedoch nach dem Start eine elastische IP-Adresse an die primäre Netzwerkschnittstelle anhängen (Netzwerkkartenindex=0, Geräteindex=0), um eine Internetverbindung herzustellen.

  • Erstellen Sie für die primäre Netzwerkschnittstelle (Netzwerkkartenindex 0, Geräteindex 0) eine EFA-Netzwerkschnittstelle (EFA mit ENA).

  • Führen Sie für die verbleibenden Schnittstellen die folgenden Schritte aus:

    • Geben Sie Nur-EFA-Netzwerkschnittstellen für die Netzwerkkartenindizes 1, 2 und 3 an und verwenden Sie den Geräteindex 1.

    • Geben Sie eine EFA-Netzwerkschnittstelle (EFA mit ENA) und drei reine EFA-Netzwerkschnittstellen in jeder der folgenden Netzwerkkarten-Index-Untergruppen an, und verwenden Sie für alle den Geräteindex 1:

      • [4,5,6,7]

      • [8,9,10,11]

      • [12,13,14,15]

      • [16,17,18,19]

      • [20,21,22,23]

      • [24,25,26,27]

      • [28,29,30,31]

Das folgende Beispiel veranschaulicht diese Konfiguration:

$ aws --region $REGION ec2 run-instances \
 --instance-type p5.48xlarge \
 --count 1 \
 --key-name key_pair_name \
 --image-id ami_id \
 --network-interfaces "NetworkCardIndex=0,DeviceIndex=0,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=1,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=2,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=3,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=4,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=5,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=6,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=7,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=8,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=9,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=10,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=11,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=12,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=13,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=14,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=15,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=16,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=17,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=18,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=19,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=20,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=21,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=22,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=23,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=24,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=25,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=26,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=27,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=28,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa" \
"NetworkCardIndex=29,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=30,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only" \
"NetworkCardIndex=31,DeviceIndex=1,Groups=security_group_id,SubnetId=subnet_id,InterfaceType=efa-only"
...

EFA-Konfiguration für P6e-00-Instances GB2

P6e- GB2 00-Instances können mit bis zu 17 Netzwerkkarten konfiguriert werden. Die folgende Abbildung zeigt das Layout der physischen Netzwerkschnittstellenkarte (NIC) für GB2 P6e-00-Instances zusammen mit der Zuordnung der Netzwerkkartenindizes (). NCIs

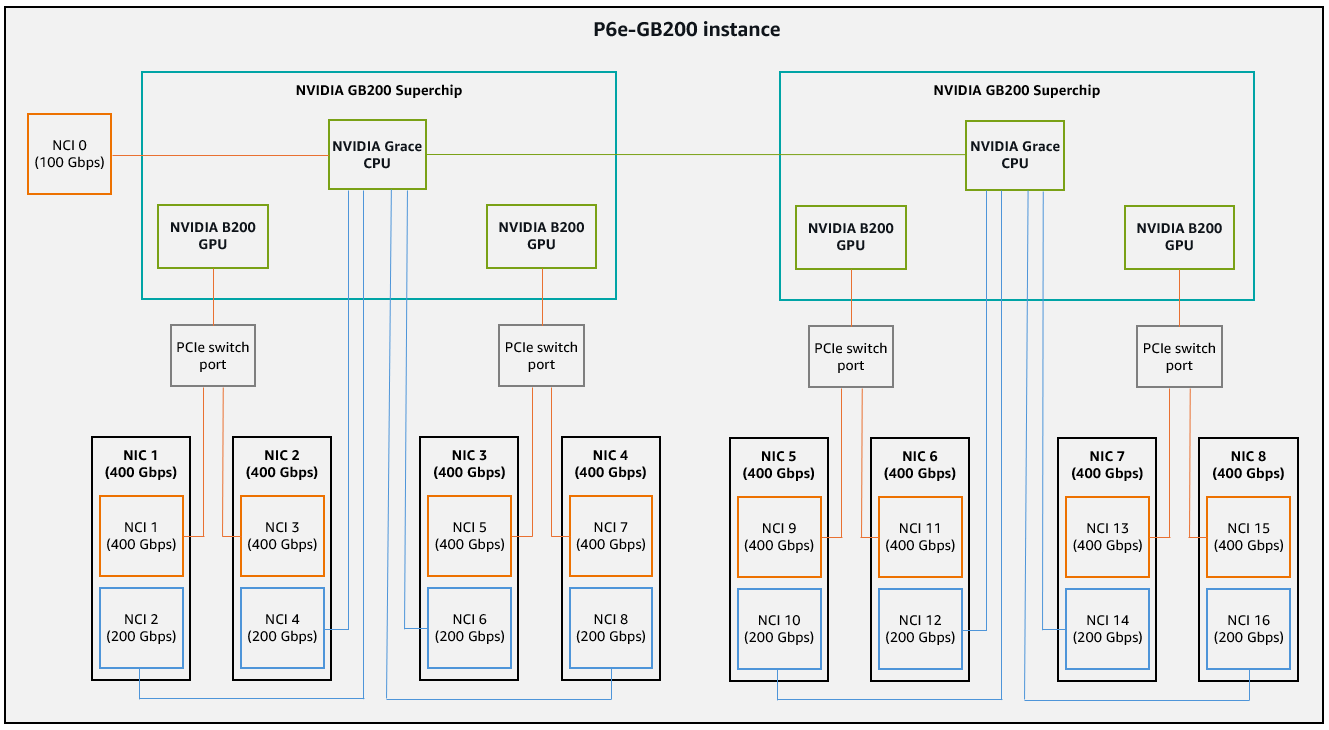

Zuordnung von physischen Netzwerkschnittstellenkarten (NIC) und Netzwerkkartenindex (NCI) für P6e-00-Instances. GB2

Das primäre NCI (Index 0) unterstützt bis zu 100 Gbit/s ENA-Bandbreite. NCIs mit den folgenden Indizes werden ausschließlich EFA-Netzwerkschnittstellen und eine EFA-Bandbreite von 400 Gbit/s unterstützt: [1, 3, 5, 7, 9, 11, 13, 15]. NCIs mit den folgenden Indizes werden bis zu 200 Gbit/s ENA- oder EFA-Bandbreite unterstützt: [2, 4, 6, 8, 10, 12, 14, 16].

Die folgenden Gruppen teilen NCIs sich eine zugrunde liegende physische Netzwerkkarte auf dem Host:

  • [1 und 2]

  • [3 und 4]

  • [5 und 6]

  • [7 und 8]

  • [9 und 10]

  • [11 und 12]

  • [13 und 14]

  • [15 und 16]

Jede physische Netzwerkkarte unterstützt eine Bandbreite von bis zu 400 Gbit/s. Da NCIs sich diese Gruppen dieselbe zugrunde liegende physische Netzwerkkarte teilen, reduziert die von einer Gruppe genutzte Bandbreite die Bandbreite, die der anderen zur Verfügung steht. Wenn NCI 2 beispielsweise 200 Gbit/s ENA-Bandbreite verwendet, kann NCI 1 bis zu 200 Gbit/s EFA-Bandbreite gleichzeitig verwenden.

Jede zugrunde liegende GPU auf dem Host kann Datenverkehr direkt über die folgenden Paare senden: NCIs

  • [1 und 3]

  • [5 und 7]

  • [9 und 11]

  • [13 und 15]

Jede GPU unterstützt bis zu 400 Gbit/s EFA-Bandbreite. Da sich die Netzwerkkarten in diesen Gruppen dieselbe GPU teilen, reduziert die von einer Karte genutzte Bandbreite die Bandbreite, die der anderen zur Verfügung steht. Wenn NCI 1 beispielsweise 200 Gbit/s EFA-Bandbreite verwendet, kann NCI 3 bis zu 200 Gbit/s EFA-Bandbreite gleichzeitig verwenden. Um eine maximale EFA-Leistung zu erzielen, empfehlen wir Ihnen daher, einen der folgenden Schritte durchzuführen, um eine EFA-Bandbreite von insgesamt 1.600 Gbit/s zu erreichen:

  • Fügen Sie nur einem NCI in jeder Gruppe eine reine EFA-Netzwerkschnittstelle hinzu, um 400 Gbit/s pro Netzwerkschnittstelle zu erreichen (4 EFA-Netzwerkschnittstellen x 400 Gbit/s).

  • Fügen Sie jedem NCI in jeder Gruppe eine reine EFA-Netzwerkschnittstelle hinzu, um 200 Gbit/s pro Netzwerkschnittstelle zu erreichen (8 EFA-Netzwerkschnittstellen x 200 Gbit/s).

Die folgende Konfiguration bietet beispielsweise bis zu 1.600 Gbit/s EFA-Bandbreite mit einer einzigen reinen EFA-Netzwerkschnittstelle in jeder NCI-Gruppe und bis zu 100 Gbit/s ENA-Netzwerkbandbreite, wenn nur die primäre NCI verwendet wird (Index 0).

  • Verwenden Sie für das primäre NCI (Netzwerkkartenindex 0, Geräteindex 0) eine ENA-Netzwerkschnittstelle.

  • Fügen Sie folgende Netzwerkschnittstellen nur für EFA hinzu:

    • NCI 1, Geräteindex 1

    • NCI 5, Geräteindex 1

    • NCI 9, Geräteindex 1

    • NCI 13, Geräteindex 1
