Aufteilung einer Vorlage in wiederverwendbare Teile mit verschachtelten Stapeln

Wenn Ihre Infrastruktur wächst, müssen Sie möglicherweise immer wieder identische Ressourcenkonfigurationen für mehrere Vorlagen erstellen. Um diese Redundanz zu vermeiden, können Sie diese gemeinsamen Konfigurationen in spezielle Vorlagen aufteilen. Dann können Sie die Ressource AWS::CloudFormation::Stack in anderen Vorlagen verwenden, um auf diese speziellen Vorlagen zu verweisen und so verschachtelte Stapel zu erstellen.

Nehmen wir zum Beispiel an, Sie haben eine Load Balancer-Konfiguration, die Sie für die meisten Ihrer Stacks verwenden. Anstatt dieselbe Konfigurationen zu kopieren und in Ihre Vorlagen einzufügen, können Sie eine dedizierte Vorlage für den Load Balancer erstellen. Dann können Sie diese Vorlage in anderen Vorlagen referenzieren, die dieselbe Load Balancer-Konfiguration benötigen.

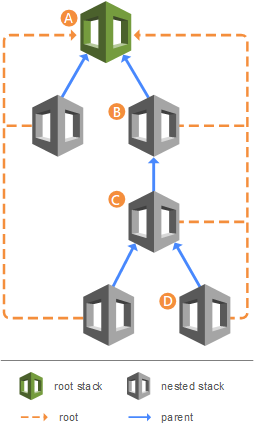

Verschachtelte Stapel können ihrerseits weitere verschachtelte Stapel enthalten, so dass eine Hierarchie von Stapeln entsteht, wie in der folgenden Abbildung dargestellt. Der-Wurzelstapel ist der oberste Stapel, zu dem letztlich alle verschachtelten Stapel gehören. Jeder verschachtelte Stapel hat einen unmittelbaren übergeordneten Stapel. Für die erste Ebene von verschachtelten Stapeln ist der Stammstapel auch der übergeordnete Stapel.

Vorher-Nachher-Beispiel für die Aufteilung einer Vorlage

Dieses Beispiel zeigt, wie Sie eine einzelne, große CloudFormation-Vorlage mit Hilfe von verschachtelten Vorlagen in ein strukturierteres und wiederverwendbares Design umstrukturieren können. Die Vorlage "Vor der Verschachtelung von Stapeln" zeigt zunächst alle in einer Datei definierten Ressourcen an. Das kann unübersichtlich und schwer zu verwalten werden, wenn die Anzahl der Ressourcen wächst. Die Vorlage "Nach Verschachtelung der Stapel" teilt die Ressourcen in kleinere, separate Vorlagen auf. Jeder verschachtelte Stapel verwaltet einen bestimmten Satz zusammengehöriger Ressourcen, wodurch die Gesamtstruktur übersichtlicher und leichter zu pflegen ist.

AWSTemplateFormatVersion: 2010-09-09
Parameters:
  InstanceType:
    Type: String
    Default: t2.micro
    Description: The EC2 instance type

  Environment:
    Type: String
    Default: Production
    Description: The deployment environment

Resources:
  MyEC2Instance:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-1234567890abcdef0
      InstanceType: !Ref InstanceType

  MyS3Bucket:
    Type: AWS::S3::Bucket

AWSTemplateFormatVersion: 2010-09-09
Resources:
  MyFirstNestedStack:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: https://s3.amazonaws.com/amzn-s3-demo-bucket/first-nested-stack.yaml
      Parameters:
        # Pass parameters to the nested stack if needed
        InstanceType: t3.micro

  MySecondNestedStack:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: https://s3.amazonaws.com/amzn-s3-demo-bucket/second-nested-stack.yaml
      Parameters:
        # Pass parameters to the nested stack if needed
        Environment: Testing
    DependsOn: MyFirstNestedStack

Beispiel für eine verschachtelte Stack-Architektur

Dieser Abschnitt demonstriert eine verschachtelte Stack-Architektur, die aus einem Top-Level-Stack besteht, der auf einen verschachtelten Stack verweist. Der verschachtelte Stack setzt eine Node.js Lambda-Funktion ein, erhält einen Parameterwert vom Stack der obersten Ebene und gibt eine Ausgabe zurück, die über den Stack der obersten Ebene exponiert wird.

Schritt 1: Erstellen Sie eine Vorlage für den verschachtelten Stack auf Ihrem lokalen System

Das folgende Beispiel zeigt das Format der verschachtelten Stapelvorlage.

YAML

AWSTemplateFormatVersion: 2010-09-09
Description: Nested stack template for Lambda function deployment
Parameters:
  MemorySize:
    Type: Number
    Default: 128
    MinValue: 128
    MaxValue: 10240
    Description: Lambda function memory allocation (128-10240 MB)
Resources:
  LambdaFunction:
    Type: AWS::Lambda::Function
    Properties:
      FunctionName: !Sub "${AWS::StackName}-Function"
      Runtime: nodejs18.x
      Handler: index.handler
      Role: !GetAtt LambdaExecutionRole.Arn
      Code:
        ZipFile: |
          exports.handler = async (event) => {
            return {
              statusCode: 200,
              body: JSON.stringify('Hello from Lambda!')
            };
          };
      MemorySize: !Ref MemorySize
  LambdaExecutionRole:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: '2012-10-17'
        Statement:
          - Effect: Allow
            Principal:
              Service: lambda.amazonaws.com
            Action: sts:AssumeRole
      ManagedPolicyArns:
        - 'arn:aws:iam::aws:policy/service-role/AWSLambdaBasicExecutionRole'
Outputs:
  LambdaArn:
    Description: ARN of the created Lambda function
    Value: !GetAtt LambdaFunction.Arn

Schritt 2: Erstellen Sie eine Vorlage für den Top-Level-Stack auf Ihrem lokalen System

Das folgende Beispiel zeigt das Format der Stack-Vorlage der obersten Ebene und der Ressource AWS::CloudFormation::Stack, die auf den Stack verweist, den Sie im vorherigen Schritt erstellt haben.

YAML

AWSTemplateFormatVersion: 2010-09-09
Description: Top-level stack template that deploys a nested stack
Resources:
  NestedStack:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: /path_to_template/nested-template.yaml
      Parameters:
        MemorySize: 256
Outputs:
  NestedStackLambdaArn:
    Description: ARN of the Lambda function from nested stack
    Value: !GetAtt NestedStack.Outputs.LambdaArn

Schritt 3: Paketieren und verteilen Sie die Vorlagen

Als nächstes können Sie den Befehl package verwenden, um die verschachtelte Vorlage in einen Amazon S3-Bucket hochzuladen.

aws cloudformation package \
  --s3-bucket amzn-s3-demo-bucket \
  --template /path_to_template/top-level-template.yaml \
  --output-template-file packaged-template.yaml \
  --output json

Der Befehl erzeugt eine neue Vorlage unter dem durch --output-template-fileangegebenen Pfad. Es ersetzt die Referenz TemplateURL durch den Amazon S3-Speicherort, wie unten gezeigt.

Resultierende Vorlage

AWSTemplateFormatVersion: 2010-09-09
Description: Top-level stack template that deploys a nested stack
Resources:
  NestedStack:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: https://s3.us-west-2.amazonaws.com/amzn-s3-demo-bucket/8b3bb7aa7abfc6e37e2d06b869484bed.template
      Parameters:
        MemorySize: 256
Outputs:
  NestedStackLambdaArn:
    Description: ARN of the Lambda function from nested stack
    Value:
      Fn::GetAtt:
      - NestedStack
      - Outputs.LambdaArn

Nachdem Sie den Befehl package ausgeführt haben, können Sie die verarbeitete Vorlage mit dem Befehl deploy bereitstellen. Bei verschachtelten Stapeln, die IAM-Ressourcen enthalten, müssen Sie die IAM-Fähigkeiten bestätigen, indem Sie die Option --capabilities einfügen.

aws cloudformation deploy \
  --template-file packaged-template.yaml \
  --stack-name stack-name \
  --capabilities CAPABILITY_NAMED_IAM

Ausführen von Stapeloperationen auf verschachtelten Stapeln

Wenn Sie mit verschachtelten Stapeln arbeiten, müssen Sie diese bei Operationen sorgfältig behandeln. Bestimmte Stack-Operationen, wie beispielsweise Stack-Aktualisierungen, sollten vom Root-Stack aus initiiert werden und nicht direkt auf den verschachtelten Stacks ausgeführt werden. Wenn Sie einen Stammstapel aktualisieren, werden nur verschachtelte Stapel mit Vorlagenänderungen aktualisiert.

Außerdem kann das Vorhandensein von verschachtelten Stapeln die Operationen auf dem Stammstapel beeinflussen. Wenn zum Beispiel ein verschachtelter Stack im Zustand UPDATE_ROLLBACK_IN_PROGRESS stecken bleibt, wartet der Root-Stack, bis dieser verschachtelte Stack sein Rollback beendet hat, bevor er fortfährt. Bevor Sie mit den Aktualisierungsvorgängen fortfahren, vergewissern Sie sich, dass Sie über IAM-Berechtigungen verfügen, um eine Stack-Aktualisierung abzubrechen, falls diese zurückgesetzt wird. Weitere Informationen finden Sie unter Steuern Sie den Zugriff auf CloudFormation mit AWS Identity and Access Management..

Verwenden Sie die folgenden Verfahren, um den Stammstapel und die verschachtelten Stapel zu finden.
