Zeitleiste einer CloudFormation Stack-Bereitstellung anzeigen

Das Diagramm der Stack-Bereitstellungszeitleiste bietet eine visuelle Darstellung einer Stack-Bereitstellungszeitleiste. Diese Ansicht zeigt die Bereitstellungsstatus für den Stack und jede seiner Ressourcen sowie die Zeitpunkte, zu denen sich jeder Status geändert hat. Der Status der Stapelbereitstellung wird durch eine entsprechende Farbe dargestellt.

Das Diagramm der Zeitleiste für die Stack-Bereitstellung verstehen

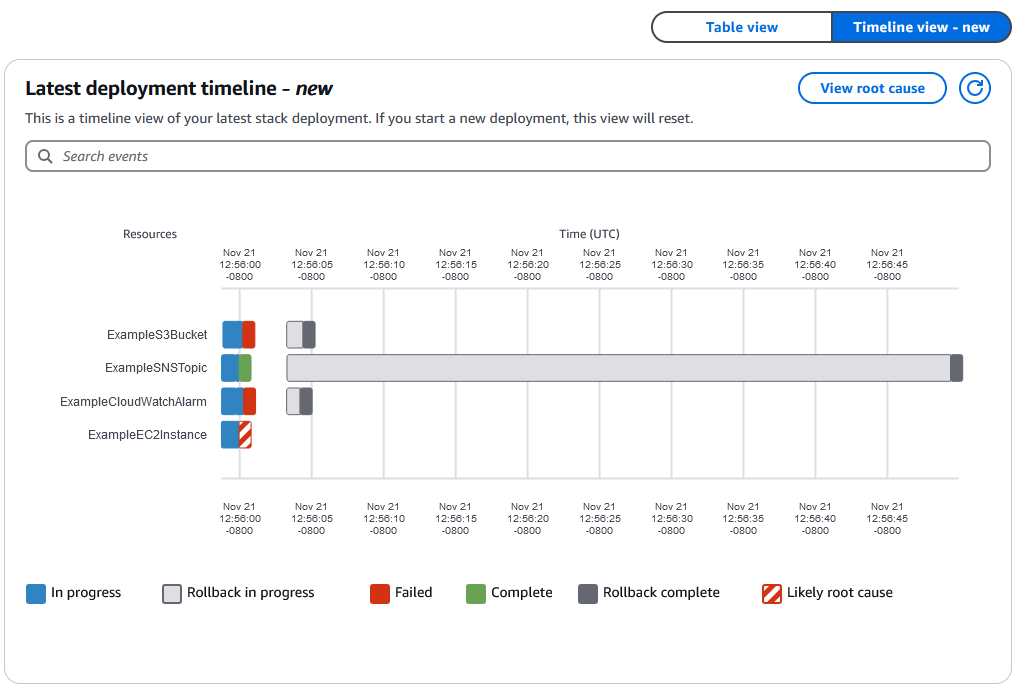

Das folgende Bild zeigt das Zeitdiagramm für eine Stack-Bereitstellung, die aufgrund einer Amazon EC2-Instanceressource, die nicht gestartet werden konnte, fehlgeschlagen ist.

Ein Zeitdiagramm zur Stack-Bereitstellung für eine fehlgeschlagene Stack-Bereitstellung.

Die Namen der Stack-Ressourcen finden Sie auf der linken Seite des Diagramms, und das Datum und die Uhrzeit im Verhältnis zu den Bereitstellungszeiten finden Sie oben im Diagramm.

Jede Ressource beginnt mit dem Status In Bearbeitung . Die Statusleiste ändert sich bei jeder erfolgreichen Verteilung in Complete . Die Statusleiste ändert sich zu Fehlgeschlagen wenn eine Ressource nicht bereitgestellt werden kann. Wenn die Bereitstellung einer Ressource fehlschlägt und auch die Stack-Bereitstellung fehlschlägt, erhält die Ressource, die für den Ausfall der Stack-Bereitstellung verantwortlich ist, den Status Likely root failure .

Nachdem der Stack-Bereitstellungsvorgang fehlgeschlagen ist, beginnt die erfolgreich bereitgestellte Ressource mit dem Rollback und wechselt in den Status Rollback in Bearbeitung . Die Status ändern sich zu Rollback abgeschlossen nachdem die Ressource das Rollback beendet hat.

Wenn Sie die einzelnen Ressourcen auswählen, erhalten Sie detailliertere Informationen über den Zeitplan für die Bereitstellung:

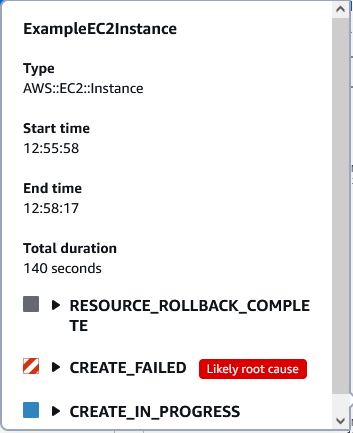

Ein Popover-Diagramm der Stack-Bereitstellungszeitleiste, das Details zur Bereitstellung der ausgewählten ausgefallenen Ressource anzeigt.

Wenn Sie eine Ressource auswählen, werden der Typ, die Startzeit, die Endzeitund die Gesamtdauer der Bereitstellung angezeigt. In den Dropdown-Menüs unten finden Sie außerdem die Startzeit, Endzeitund Dauer für jeden Einsatzstatus. Wenn die Bereitstellung der Ressource fehlgeschlagen ist, wird ein Fehlergrund angegeben.

Weitere Informationen zum Stack-Status finden Sie unter Stack-Statuscodes.

Anzeigen des Diagramms der Zeitachse für die Stack-Bereitstellung (Konsole)

So zeigen Sie ein Zeitdiagramm zur Stack-Bereitstellung an:

  1. Öffnen Sie die CloudFormation-Konsole unter https://console.aws.amazon.com/cloudformation.

  2. Wählen Sie in der Navigationsleiste am oberen Rand des Bildschirms den AWS-Region, in dem Sie den Stapel erstellt haben.

  3. Wählen Sie auf der Seite Stacks der CloudFormation-Konsole den Namen des Stacks. CloudFormation zeigt die Stack-Details für das ausgewählte Stack an.

  4. Wählen Sie die Registerkarte Ereignisse um die Stack-Ereignisse anzuzeigen, die CloudFormation für Ihren Stack generiert hat.

  5. Wählen Sie die Schaltfläche Zeitachsendiagramm um das Zeitachsendiagramm für Ihren Stapel anzuzeigen.
